Omega DP18-RC Manuel D'utilisation

An OMEGA Techn o l o gi es Co m p an y

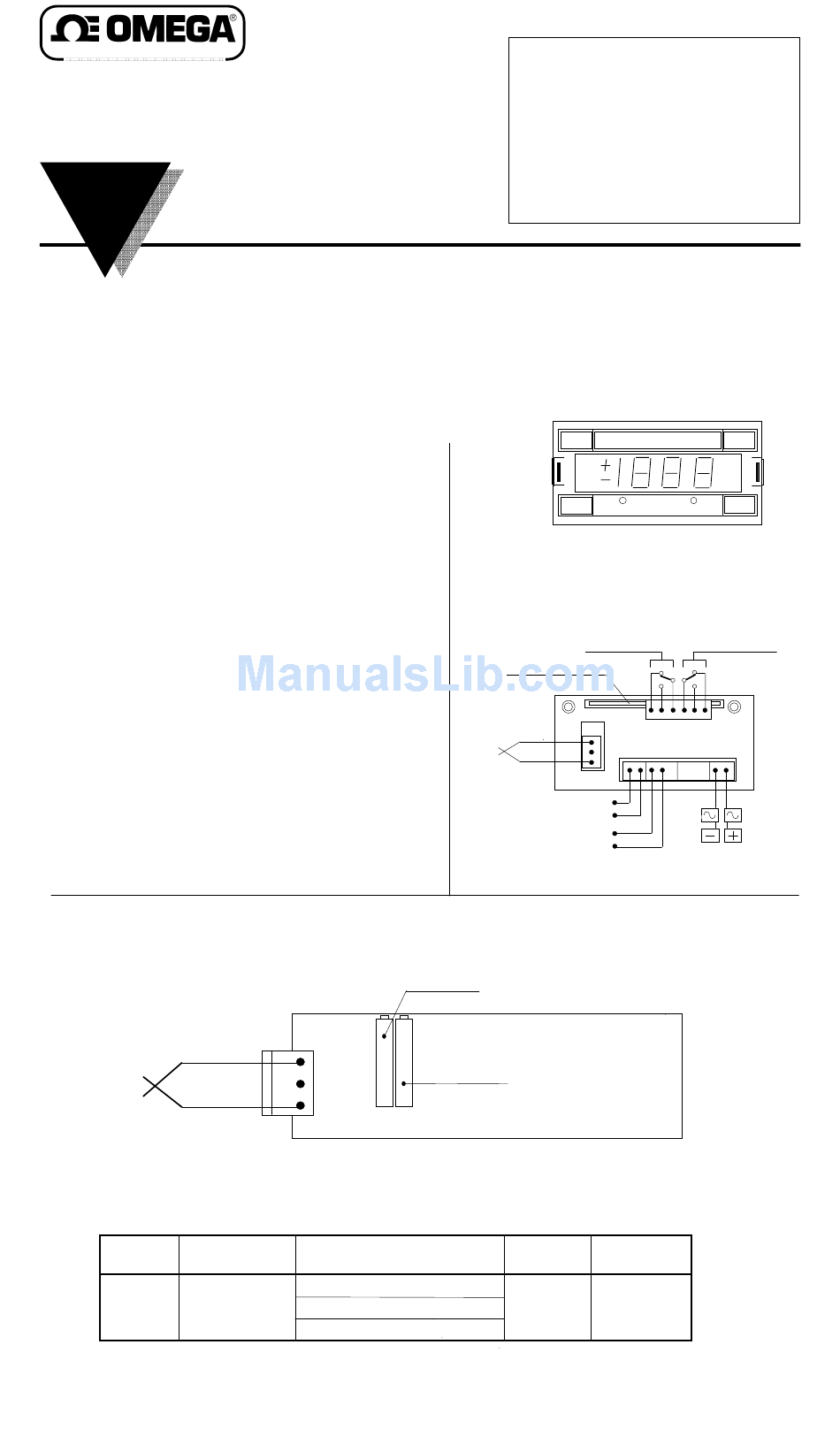

Série DP18
Modèle DP18-RC
Thermomètre à Thermocouple
FICHE
TECHNIQUE
INDICATEUR DE TEMPERATURE POUR THERMOCOUPLES "R" (Pt / Pt-13% Rhodium)
CET INDICATEUR NUMÉRIQUE DE TABLEAU POUR THERMOCOUPLE TYPE "R" COMPORTE UNE COMPENSATION DE SOUDURE
FROIDE ET UNE LINÉARISATION INTEGRÉES PERMETTANT L'AFFICHAGE DE LA MESURE DIRECTEMENT EN °C.
IL PEUT RECEVOIR DES CARTES SUPPLEMENTAIRES POUR SORTIES ANALOGIQUES ET DES CARTES SUR LA PARTIE SUPERIEURE
POUR SORTIES DE COMMUNICATIONS ET DE CONTROLE.
CARACTÉRISTIQUES
AFFICHAGE . . . . . . . . . . . . . . . . . . . . 3
HAUTEUR . . . . . . . . . . . . . . . . . . . . . . 14.2 mm.
SYMBOLES . . . . . . . . . . . . . . . . . . . . ± 1.8.8.8
VIRGULE DECIMALE . . . . . . . . . . . . . Sélection par cavaliers
CONFIGURATION ENTRÉE . . . . . . . . Bipolaire simple
ZÉRO . . . . . . . . . . . . . . . . . . . . . . . . . Automatique
RÉGLAGE ÉCHELLE . . . . . . . . . . . . . ± 5 %
CONVERTISSEUR . . . . . . . . . . . . . . . Double pente avec moyennage
POLARITÉ . . . . . . . . . . . . . . . . . . . . . . Automatique ±
TEMPS D'INTEGRATION SIGNAL . . . . 80 ms.
FRÉQUENCE DE LECTURE . . . . . . . . 3,12 / sec.
GAMMES . . . . . . . . . . . . . . . . . . . . . . Voir tableau de sélection (fig.3)
MAINTIEN . . . . . . . . . . . . . . . . . . . . . . En option
RÉJECTION MODE SÉRIE RMS . . . . 50 dB. 50/60 Hz.
PRÉCISION . . . . . . . . . . . . . . . . . . . . . Voir tableau de sélection (fig.3)
PRÉCHAUFFAGE . . . . . . . . . . . . . . . . 2 minutes (précision nominale)
COEFF.TEMPÉRATURE ÉCHELLE . . 150 ppm
COEFF. TEMPÉRATURE ZÉRO . . . . . 2.5 µV/°C.
TEMPÉRATURE DE SERVICE . . . . . . 0 à 50 °C (32 à 122 °F)
TEMPÉRATURE DE STOCKAGE . . . . -40 à 80 °C (-40 à 176 °F)
POIDS . . . . . . . . . . . . . . . . . . . . . . . . . 310 g
BOITIER . . . . . . . . . . . . . . . . . . . . . . . ABS, DIN 43700, couleur noire
ALIMENTATION STANDARD . . . . . . . 115 Vca ± 10 %, 50/60 Hz.
CONSOMMATION . . . . . . . . . . . . . . . . 5.5 VA en CA.
CONNEXIONS ELECTRIQUES . . . . . . Connecteurs à attache rapide
DÉVERMINAGE . . . . . . . . . . . . . . . . . 24 h.
FIG. 3
THERMOCOUPLE
+
-
MODELE THERMOCOUPLE
DP18-RC
M2111/1294
½
digits, 7 segments, LED rouge
C
B
A
É
PR CISION (± 1 COMPTAGE)
± 2% de
R ± 0.5% de +500 à +1000°C
± 0.2% de +1000 à +1750°C
CCD1294APC1B
FIG. 1
SPAN : REGLAGE ECHELLE MAX.
OFFSET : PAS EN SERVICE (DÉCALAGE)
LE RÉGLAGE SPAN EST ACCESSIBLE DERRIERE LE
BANDEAU DU BAS.
FIG. 2
Sortie numérique
isolée (option)
THERMOCOUPLE
+
-
SORTIE ANALOGIQUE
(OPTION)
MAINTIEN,
l'affichage quand
broches sont reliées
RÉGLAGE SPAN
(ÉCHELLE MAX.)
VUE COTÉ
COMPOSANTS
RÉGLAGE ZÉRO
CONDITIONNEUR DE SIGNAL
É
R SOLUTION
+250 à + 500°C
1 °C
VUE AVANT
SPAN OFFSET
VUE ARRIERE
Point consigne R1
Point consigne R2
(option)
(option)
D
C
10
B
A
+
-
verrouille
ces ALIMENTATION
voir étiquette de
l'instrument
COMPENSATION
TEMP.AMBIANTE
0 à +50 °C
1
