Zephyr Ravenna ZRV-E30AGC Use, Care And Installation Manual page 33

ATTENTION : Compte tenu du poids
et des dimensions de la hotte, au moins
deux installateurs sont nécessaires.

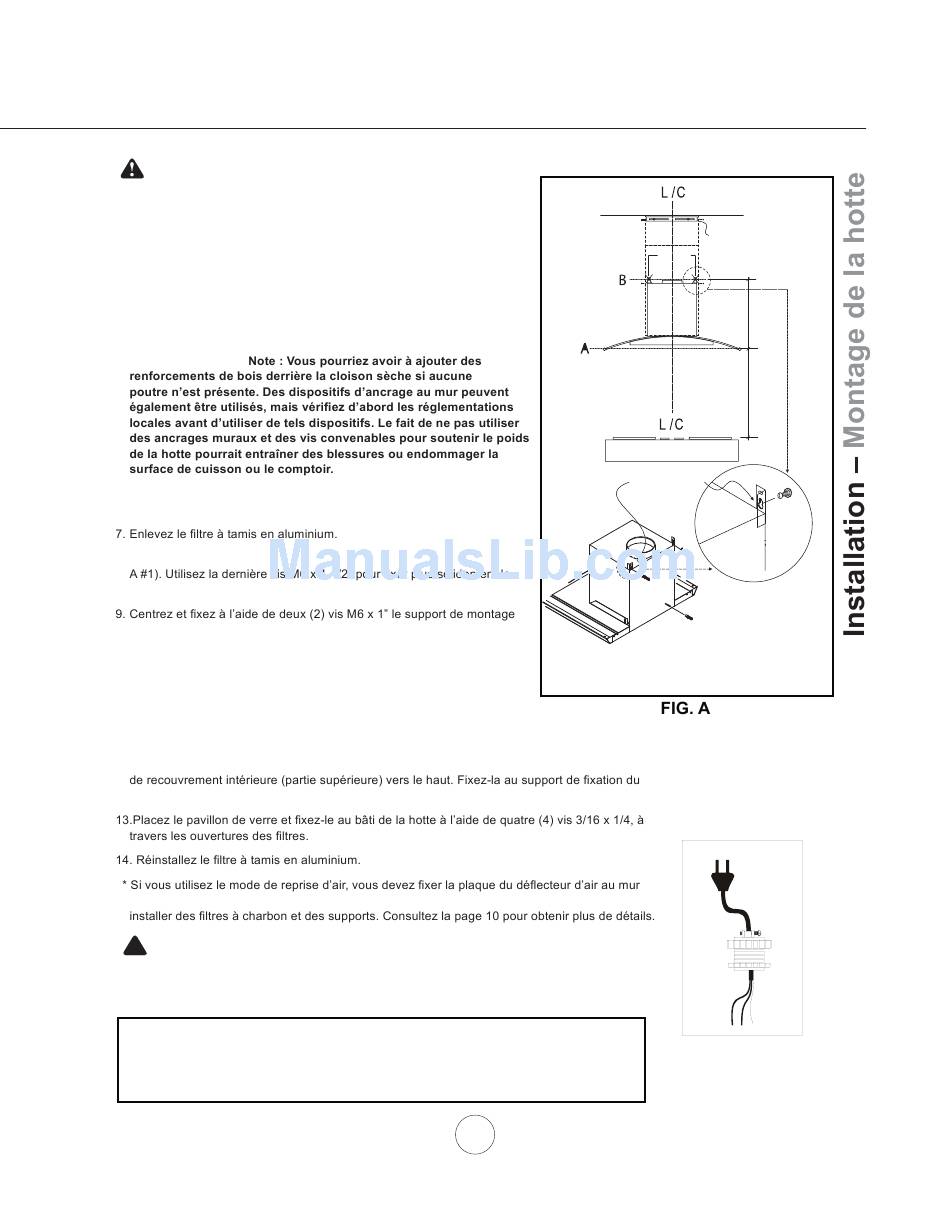

1. Prenez la mesure entre la surface de la cuisinière et la base de la hotte;
marquez la ligne A (min. 26" à partir du dessus de la cuisinière).
2. Marquez la ligne centrale avec exactitude.
3. Marquez la ligne de hauteur de montage B (à 15-7/8" de la ligne A).
4. Marquez la largeur de montage à partir de la L/C (8-15/16").
5. Fixez (2) vis M6 x 1-1/2" aux poutres de la ligne B. Ne tournez pas
les vis jusqu'au fond.
6. Enlevez les deux (2) vis qui retiennent la boîte de connexion au boîtier
du ventilateur. Enlevez la boîte de connexion.
8. Suspendez la hotte aux vis de montage et serrez-les à la main (FIG.
hotte au mur à partir de l'intérieur de la hotte (FIG. A #2).
du recouvrement de conduit au mur juste en dessous du plafond ou de
la retombée de plafond.
10.Procédez à l'installation des composantes électriques et du conduit.
Scellez le conduit avec du ruban à conduit en aluminium. Réinstallez la
boîte de connexion avec un raccord de câble et procédez à l'installation
des composantes électriques (FIG. B #2).
11.Allumez la hotte et assurez-vous qu'il n'y a pas de fuites autour du ruban à conduit.
12.Fixez les plaques de recouvrement coulissantes du conduit à la hotte et faites glisser la plaque
recouvrement de conduit à l'aide de deux (2) vis M3.5 x 8".
avant d'installer le conduit et les pièces de recouvrement du conduit. Vous aurez également à
!
AVERTISSEMENT : Le câblage électrique doit être réalisé par une
personne qualifiée en conformité avec tous les codes et toutes les normes
en vigueur. Cette hotte doit être mise à la terre convenablement. Coupez
l'alimentation électrique du panneau électrique avant de procéder au câblage.
Raccord de câble :
Un raccord de câble (non inclus) pourrait également être exigé par les normes
et réglementations locales. Informez-vous des exigences et des normes locales.
Achetez et installez le connecteur approprié si nécessaire
Les supports
sont préinstallés
9
Support pour le
recouvrement du conduit
8 15/16"
15 7/8"
26" min
1
2
Raccord de câble
