N'évacuez ou ne terminez JAMAIS l'échappement du conduit dans les espaces entre les murs, les vides
sanitaires, le plafond, le grenier, ou le garage. Tous les échappements doivent être dirigés à l'extérieur de la
maison, à moins que l'option de recirculation d'air ne soit utilisée.
N'utilisez que des conduits en métal pour cloison simple.
Fixez toutes les pièces du conduit avec des vis à tôle et isolez tous les joints avec du ruban adhésif en toile ou

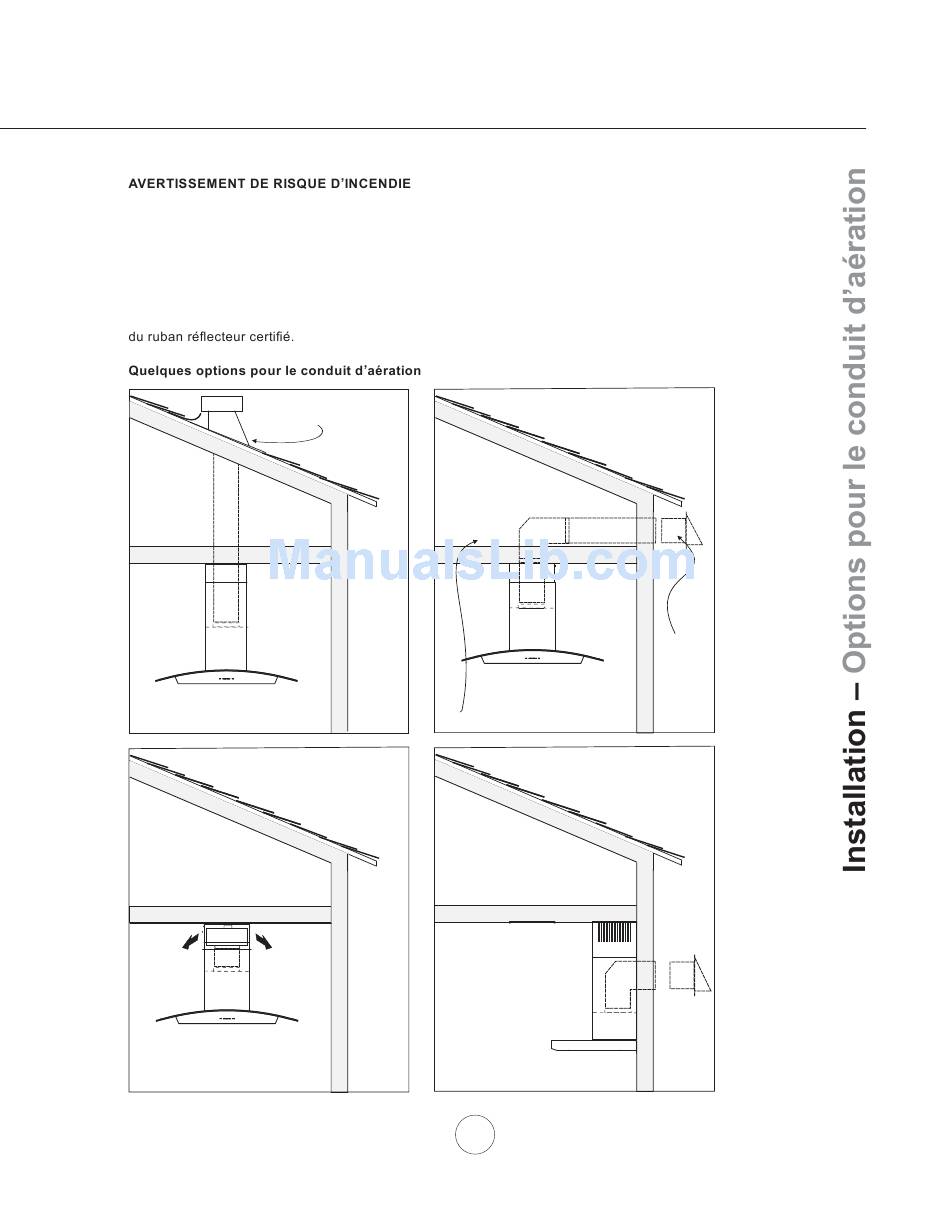

Pente de la toiture
avec solin et chapeau
(boîtier du
ventilateur)
Recirculation
d'air sans conduit
(boîtier du
ventilateur)
(boîtier du
ventilateur)
Bouche d'aération
de mur latéral avec
clapet antirefoulement
Retombée de plafond ou vide sanitaire
Bouche d'aération
de mur latéral avec
clapet antirefoulement
(boîtier du
ventilateur)
7
