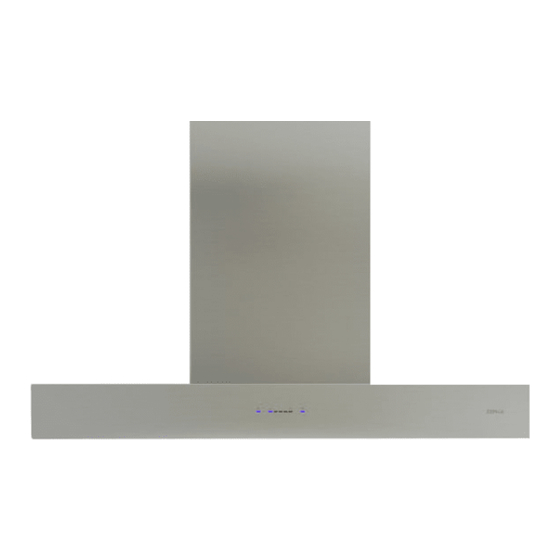

- Page 1 Roma Wall ZRO-E30CS ZRO-M90CS Model number: Serial Number: SEP13.0101 © Zephyr Corporation...
- Page 2 www.zephyronline.com...
- Page 3 SAFETY NOTICE ..............LIST OF MATERIALS ............INSTALLATION Ducting Calculation Sheet ........Mounting Height & Clearance ........ Ducting Options ............Hood Specifi cations ........... Mounting the Hood ............. Ductless Recirculating ..........FEATURES & CONTROLS ICON Touch Controls 11 - 12 ..........
- Page 4 www.zephyronline.com READ AND SAVE THESE INSTRUCTIONS WARNING TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, DO NOT USE THIS FAN WITH ANY SOLID-STATE CONTROL DEVICE. WARNING TO REDUCE THE RISK OF FIRE ELECTRIC SHOCK, OR INJURY TO PERSONS, OBSERVE THE FOLLOWING: a.
-
Page 5: Operation
WARNING TO REDUCE THE RISK OF FIRE, USE ONLY METAL DUCTWORK. CAUTION To reduce risk of fi re and to properly exhaust air outside - Do not vent exhaust air into spaces within walls, ceilings, attics, crawl spaces or garages. Not for use over an outdoor grill. -
Page 6: Hardware Package Contents
www.zephyronline.com MODELS: ZRO-E30CS, ZRO-M90CS PARTS SUPPLIED 1 - Hood with internal blower 1 - Duct cover wall bracket 1 - Duct cover assembly (top and bottom) 1 - Hardware package 1 - 6” round backdraft damper (pre-installed) 2 - 50W GU-10 halogen light bulbs (pre-installed) 2 - Aluminum mesh filters HARDWARE PACKAGE CONTENTS (4) M3.5 x 8... - Page 7 Equivalent number Equivalent number Duct pieces Duct pieces length x used T otal length x used T otal 3- 1/ 4” x 10” 1 Ft. 6”- 8” Round 30 Ft. Rect., wall cap straight with damper 7” Round, 1 Ft. 6”- 8”...
- Page 8 www.zephyronline.com ALWAYS, when possible, reduce the number of transitions and turns. If a long duct run is required, increase duct size from 6” to 7” or 8”. If turns or transitions are required: Install as far away from duct opening and as far apart between the two transitions as possible.
- Page 9 WARNING FIRE HAZARD NEVER exhaust air or terminate duct work into spaces between walls, crawl spaces, ceiling, attics or garages. All exhaust must be ducted to the outside, unless using the recirculating option. Use single wall rigid metal ductwork only. Fasten all connections with sheet metal screws and tape all joints w/ certifi...
- Page 10 www.zephyronline.com 11” ” STANDARD min. ducted - 27” min. recirc. - 31” max. - 50” Z1C-00RO EXTENSION min. ducted - 42” min. recirc. - 46” max. - 80” ” 1/16 , 35 ” 15/16” 7/16...
-
Page 11: Cable Lock
CAUTION: At least two installers are required due to the weight and size of the hood. 1. Measure from range top to hood bottom and mark line A. (26” minimum from range top) . 2. Plum and mark center line. ”... - Page 12 www.zephyronline.com Ductless recirculation is intended for applications where an exhaust duct work is not possible to be installed. When converted, the hood functions as a recirculating hood rather than an exhaust hood. Fumes and exhaust from cooking are drawn and fi ltered by a set of optional charcoal fi lters. The air is then purifi ed and re- circulated back within the home.
-
Page 13: Power Button Function
Power / Delay Off Adjust 5 Speed Levels Lights On/Dim/Off Display (speed level, delay off, filter clean/change) 1 POWER / DELAY OFF BUTTON Power Button Function Button will turn power on and off for entire hood (fan and lights). - Hood will remember the last speed and light level it was turned off at. (Example: Press Button to turn off hood when on fan speed 4 and high lights. -
Page 14: Display Indicators
www.zephyronline.com 3 LIGHTS BUTTON - Lights are two levels, High and Low. - From off, press one time for High. Press again for Low. Press again to power lights off. 4 DISPLAY INDICATORS Mesh Filter Clean Reminder (always enabled) - After 30 hours of fan usage, the button indicator will begin to slowly blink indicating it is time to clean the mesh filters. -
Page 15: Surface Maintenance
SURFACE MAINTENANCE: Clean periodically with hot soapy water and clean cotton cloth. Do not use corrosive or abrasive detergent or steel wool/scouring pads which will scratch and damage surface. For heavier soil use liquid degreaser. After cleaning it is recommended that you use non-abrasive stainless steel polish/cleaners, to polish and buff out the stainless luster and grain. -
Page 16: Replacing Light Bulbs
www.zephyronline.com REPLACING LIGHT BULBS CAUTION: Light bulb becomes extremely hot when turned on. DO NOT touch bulb until switched off and cooled. Touching hot bulbs could cause serious burns. Make sure all power is turned off and bulbs are not hot. Remove by turning bulb counter clockwise. - Page 17 TROUBLESHOOTING PROCEDURES FOR ZRO Issue Cause What to do After installation, 1. The power source is not turned ON. 1. Make sure the circuit breaker and the unit’s the unit doesn’t power is ON. work. 2. The power line and the cable locking connector 2.
-
Page 18: Halogen Light Bulbs
www.zephyronline.com MAX. USE ONLY TYPE MR16, GU10, 50 W. HALOGEN LIGHT BULBS. VOLTS MAX AMPS ZRO-E30CS, ZRO-M90CS CIRCUIT DIAGRAM Power consumption shown for default 600 CFM blower confi guration ACT 390 CFM - Fan Max. 320W @ 2.6A ACT 290 CFM - Fan Max. 303W @ 2.5A... - Page 19 Some local codes limit the maximum amount of CFM a range hood can move. ACT allows you to control the maximum blower CFM of hoods with of select Zephyr Ventilation range hoods without the need for expensive make up air kits. ACT enables the installer to easily set the maximum blower speed to one of two most commonly specifi...
- Page 20 www.zephyronline.com...
- Page 21 DESCRIPTION PART# Replacement Parts Light Bulb GU-10 50W (each) Z0B-0020 Aluminum Mesh Filter (each) 50200053 Optional Accessories Recirculating Kit ZRC-01RO Replacement Charcoal Filter (each) Z0F-C002 Extension Duct Cover Z1C-00RO Universal Make-Up Air Damper MUA006A To order parts, visit us online at http://store.zephyronline.com or call us at 1.888.880.8368...
-
Page 22: Limited Warranty
Zephyr Corporation (referred to herein as “we” or “us”) warrants to the original consumer purchaser (referred to herein as “you” or “your”) of Zephyr products (the “Products”) that such Products will be free from defects in materials or work- manship as follows:... - Page 23 Roma Wall ZRO-E30CS ZRO-M90CS Numéro de modèle : Numéro de série : SEP13.0101 © 2013 Zephyr Corporation...
- Page 24 www.zephyronline.com...
- Page 25 MISE EN GARDE DE SÉCURITÉ ......LISTE DU MATÉRIEL ............INSTALLATION Feuille de calcul pour le conduit ......Espace libre et hauteur de montage ....Options d’installation pour le conduit ....Spécifi cations de la hotte ......... Montage de la hotte ...........
- Page 26 www.zephyronline.com LISEZ ET CONSERVEZ CES INSTRUCTIONS AVERTISSEMENT POUR RÉDUIRE LES RISQUES D’INCENDIE OU DE DÉCHARGE ÉLECTRIQUE, N’UTILISEZ PAS CET APPAREIL AVEC UN TABLEAU DE COMMANDE À SEMI-CONDUCTEURS. AVERTISSEMENT POUR RÉDUIRE LES RISQUES D’INCENDIE, DE DÉCHARGE ÉLECTRIQUE OU DE BLESSURE, RESPECTEZ CES CONSIGNES : a.
-
Page 27: Exigences Électriques
ATTENTION POUR RÉDUIRE LES RISQUES D’INCENDIE, N’UTILISEZ QUE DES CONDUITS D’AÉRATION EN MÉTAL. ATTENTION Pour réduire les risques d’incendie et pour évacuer l’air convenablement, assurez-vous de canaliser l’air à l’extérieur de la maison. N’installez pas l’échappement du conduit dans les espaces entre les murs, le plafond, le grenier, les vides sanitaires ou le garage. - Page 28 www.zephyronline.com ZRO-E30CS, ZRO-M90CS ZRC-01RO...
- Page 29 Longueur x Longueur x Pièces de conduit Pièces de conduit Total Total Nombre utilisé Nombre utilisé 3-1/ 4” x 10” 1 pi 6” 30 pi rect., droit embout mural circ./registre 6” circ., droit 1 pi 6” 30 pi chapeau de toiture circ.
- Page 30 www.zephyronline.com adaptateurs sont nécessaires, installez-les le plus loin possible de l’ouverture et le plus éloigné possible l’un de l’autre. La hauteur de montage minimale ne devrait pas être moins de 26”. La hauteur de montage maximale ne devrait pas outrepasser 34”. Il est important d’installer la hotte à...
- Page 31 AVERTISSEMENT DE RISQUE D’INCENDIE N’évacuez ou ne terminez JAMAIS l’échappement du conduit dans les espaces entre les murs, les vides sanitaires, le plafond, le grenier, ou le garage. Tous les échappements doivent être dirigés à l’extérieur de la maison, à moins que l’option de reprise d’air ne soit utilisée. N’utilisez que des conduits en métal pour cloison simple.
- Page 32 www.zephyronline.com 11” ” STANDARD min. ducted - 27” min. recirc. - 31” max. - 50” Z1C-00RO EXTENSION min. ducted - 42” min. recirc. - 46” max. - 80” ” 1/16 , 35 ” 15/16” 7/16...
- Page 33 ATTENTION : Compte tenu du poids et des dimensions de la hotte, au moins deux installateurs sont nécessaires. 1. Prenez la mesure entre la surface de la cuisinière et la base de la hotte; marquez la ligne A (min. 26” à partir du dessus de la cuisinière). 2.
- Page 34 www.zephyronline.com La confi guration de reprise sans conduit a été conçue pour les applications où il est impossible d’installer un conduit d’aération. Lorsque transformée, la hotte fonctionne comme une hotte de reprise d’air plutôt que comme un système d’évacuation d’air. Les vapeurs et fumées de cuisson sont aspirées et fi ltrées par un ensemble optionnel de fi ltres à charbon.
- Page 35 Mise en marche/Arrêt à retardement Lumières : Allumer/Veilleuse/Éteindre Choix de 5 vitesses Afficheur (vitesse, arrêt à retardement, nettoyage/changement des filtres) 1 MISE EN MARCHE/ARRÊT À RETARDEMENT Fonction de la touche de mise en marche - La touche permet d’allumer et d’éteindre toutes les fonctions de la hotte (ventilateurs et lumières). - La hotte se rappelle la dernière vitesse et le dernier niveau d’éclairage utilisés.
- Page 36 www.zephyronline.com 3 TOUCHE DE CONTRÔLE DES LUMIÈRES - Il existe deux intensités : haute et basse. - Lorsque les lumières sont éteintes, appuyez une fois pour les allumer à haute intensité. Appuyez de nouveau pour les mettre en veilleuse. Appuyez encore une fois pour les éteindre. 4 AFFICHEUR Rappel de nettoyage des filtres à...
- Page 37 ENTRETIEN DES SURFACES Nettoyez régulièrement les surfaces de la hotte avec de l’eau savonneuse chaude et un chiffon de coton propre. N’utilisez pas de détergent abrasif ou corrosif, de laines d’acier ou de tampons à récurer; ils égratigneront et endommageront les surfaces. Pour les taches plus tenaces, utilisez du produit dégraissant liquide.
-
Page 38: Remplacement Des Ampoules
Les ampoules de remplacement sont disponibles dans les magasins spécialisés en éclairage. Procurez-vous des ampoules halogènes GU-10 50W. Consultez la page 19 du présent guide pour obtenir les numéros de pièces Zephyr. - Page 39 PROCÉDURES DE DÉPANNAGE POUR LA HOTTE ZRO Problème Cause Solution Après 1. Le bloc d’alimentation n’est pas allumé 1. Assurez-vous que l’alimentation du disjoncteur l’installation, et de l’appareil est allumée l’appareil ne 2. La ligne électrique et le raccord de câble ne sont 2.
- Page 40 www.zephyronline.com MAX. UTILISER SEUL TYPE MR16, GU10, 50 W. LES AMPOULES HALOGENES AMPERES VOLTS MAXIMUM ZRO-E30CS, ZRO-M90CS SCHEMA DE CIRCUIT BLANC ROUGE JUANE GRIS BRUN BLEU BLANC NOIR VERT JUANE JUANE BLANC Consommation énergétique avec la confi guration par défaut du ventilateur à 600 pi3/min ACT 390 pi3/min —...
- Page 41 Certains codes et règlements limitent la quantité maximale de pi3/min qu’une hotte peut extraire. La ACT permet de contrôler la quantité maximale de pi3/min qu’évacuent un éventail de hottes Zephyr, éliminant la nécessité d’acheter un dispositif d’air d’appoint dispendieux. La ACT permet à l’installateur d’ajuster facilement la vitesse maximale du ventilateur à...
- Page 42 www.zephyronline.com...
- Page 43 DESCRIPTION DE PIÈCE Pièces de remplacement Ampoule GU10 50W (chaque) Z0B-0020 Filtre à tamis en aluminium (chaque) 50200053 Accessoires optionnels Ensemble de reprise d’air ZRC-01RO Filtres à charbon de remplacement (chaque) Z0F-C002 Ensemble de prolongement de recouvrement, de conduit Z1C-00RO Pour commander des pièces, visitez-nous en ligne au www.zephyronline.com ou communiquez avec nous par téléphone au 1-888-880-8368...
-
Page 44: Garantie Limitée
Zephyr Corporation (désigné aux présentes sous le nom de « nous ») garantit au premier acheteur (désigné aux présen- tes sous le nom de « vous » ou « votre ») de produits Zephyr (les « Produits ») que lesdits produits sont exempts de défauts de fabrication ou de main-d’œuvre selon les conditions suivantes :...
