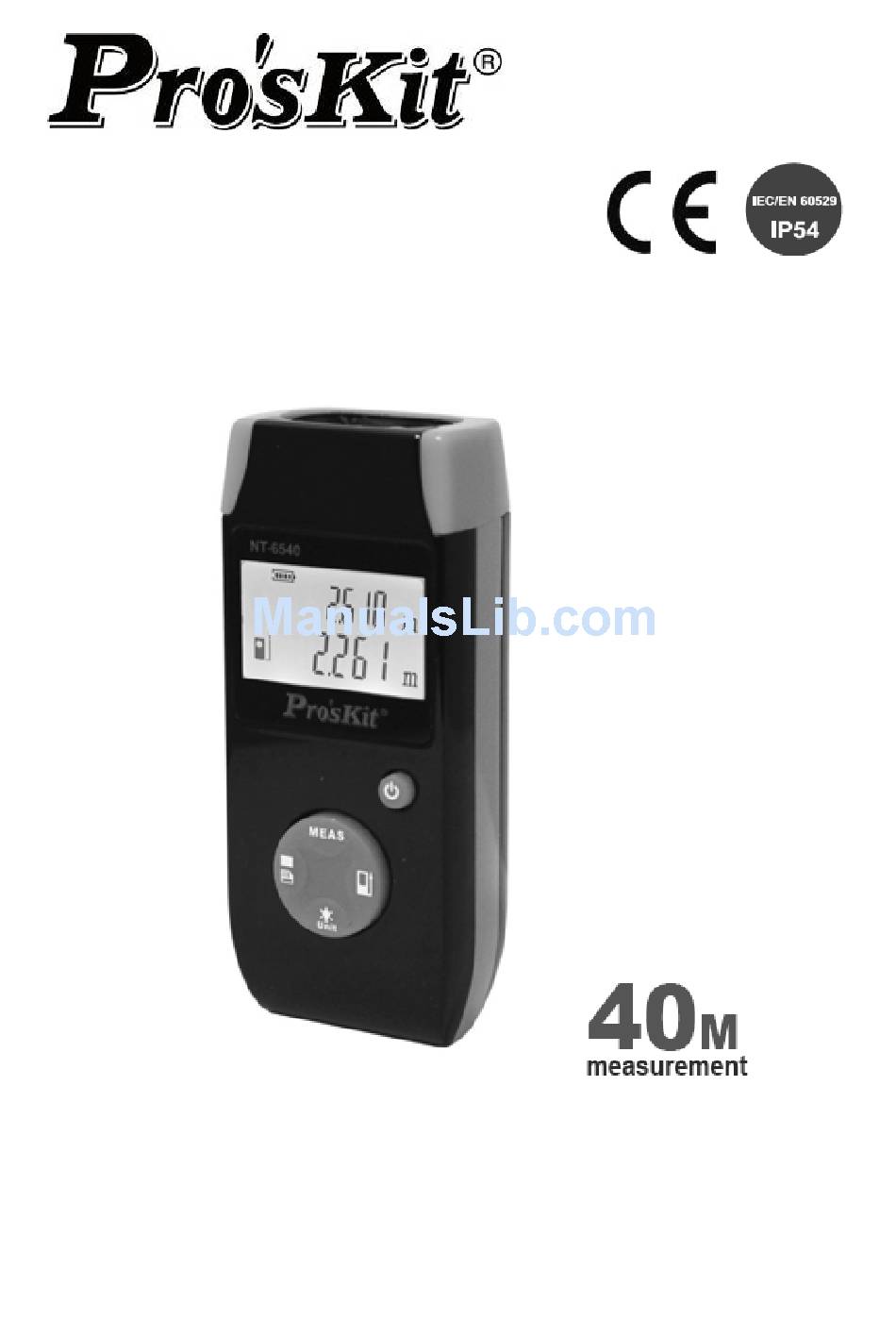

- Page 1 NT-6540 Laser Distance Measurer User Manual Edition ©2013 Copyright by Prokit’s Industries Co., Ltd...
- Page 2 Thanks for buying Pro’sKit NT-6540 Laser Distance Measurer (40M). Please read these instructions carefully before using the product. SAFETY INSTRUMENT Permitted use • Measuring distances • Computing functions, e. g. areas. • Indirect Measuring with Pythagorean Theorem. Prohibited use • Using the instrument without instruction •...
- Page 3 Laser classification The NT-6540 produced a visible laser beam which emerges from the front of the instrument. Laser Class 2 products: Do not stare into the laser beam or direct it towards other people unnecessarily. Eye protection is normally afforded by aversion responses including the blink reflex.
- Page 4 INTRODUCTION Keypad Measuring Reference setting Unit change/LCD back light Area/Pythagorean/Historical data recalls Device on/Off/Clear Technical Data Part Number NT-6540 Range 0.1 ~ 40m Accuracy ±2mm Unit m/in/ft/ft+in Continuous measurement Area calculations Display 2 Line display Display back light Historical recodes...
-
Page 5: Operation And Setting
Operating temperature 0°C ~ +40°C Storage temperature -10°C ~ +60°C Auto laser switch-off After 20 seconds Auto instrument switch-off After 180 seconds Dimension 100 x 43 x 28mm Weight 60g(without Battery) Remark [1] Applies for 100 % target reflectivity (white painted wall), low background illumination, 25 °C. - Page 6 Long press to switch off the device when it’s on. 2. Clear Press once to cancel the last action or clear the historical data, while taking measurements. 3. Measuring Press to activate the laser. Press again to trigger the distance measurement. The measured value is displayed immediately.
- Page 7 NT-6540 镭射測距儀 感謝您購買和使用 Pro＇sKit NT-6540 鐳射測距儀 (40M)， 使用前請仔細閱讀說明書，閱讀後請妥善保存，以備查閱。 安全使用指南 指定的使用範圍 •測量距離 ‧計算面積 ‧利用畢氏(勾股)定理間接測量 禁用範圍 ‧ 在未閱讀本手冊的情況下啟動本儀器 ‧ 在儀器指定的使用範圍之外使用 ‧ 破壞安全系統，取掉說明或危險標誌 ‧ 用工具（如螺絲刀）打開本儀器 ‧ 更新或改造本儀器 ‧ 盜竊後使用 ‧ 使用未經寶工實業股份有限公司認可的，其他廠家的附 件 ‧ 在腳架上，登梯子時，測量空轉的機器或未設保護設施 6...
- Page 8 的設備附近測量，不負責任的操作 ‧ 直接瞄準太陽 ‧ 故意或在黑暗中晃照第三者 ‧ 在未設安全設施的地方測量（如在馬路上測量等） 鐳射等級 NT-6540 設有可見鐳射，並從儀器的前端發射。 本產品屬於二級鐳射產品。 二級鐳射產品： 不要直視鐳射光束，在不必要的情況下不要瞄準他人。眼睛會本能 地通過轉視或眨眼等行為來保護眼睛。 警告： 通過光學鏡片（如：目鏡，望遠鏡等）直視鐳射光束，會對 眼睛造成危害。 預防措施： 不要通過光學鏡片直視鐳射光束。 小心： 用眼睛直視鐳射光束會對眼睛造成危害。 預防措施： 不要直視鐳射光束 。 注意使镭射光束在眼睛的上或下方射過。 （特別是在將儀器固定在機械設備上等情況下） 。 7...
- Page 9 產品簡介 按鍵功能 單次/連續測量 基準設置 單位/背光設置 面積計算/畢氏定理/測量/瀏覽歷 史資料 儀器打開/關閉/清除資料 技術參數 量程 0.1~ 40 米 精度 ±2mm 單位 m/in/ft/ ft+in 連續測量 有 面積測量 有 間接測量 有(一次) 顯示幕 2 行段碼顯示 顯示幕背光 有 歷史記錄 10 組 蜂鳴器 有 電池類型 Type AAA x 2pcs (1.5V) 連續...
- Page 10 操作溫度範圍 0°C ~ +40°C 存儲溫度 -10°C ~ +60°C 防塵和水濺 IP54 自動關閉鐳射 20 秒 自動關機 180 秒 機器尺寸 100 x 43 x 28mm 重量 60g 不含電池 備註 [1] 適用於 100 ％ 目標反射率（白色牆面） ，低背景照明強度，25 °C 。 °C [2] 適用於 10 ％ 至 500 ％ 目標反射率，高背景照明強度，-10 到...
- Page 11 操作說明 1) 開啟和關閉：按 開啟儀器，長按 關閉儀器。 2) 清除： 當測量時，最後一個指令或者資料被取消。 3) 測量：按 鍵，啟動鐳射。再按此鍵，觸發測量。測量結 果立即顯示在顯示幕上。 4) 面積測量 ： 按 鍵一次 ， 圖示 將顯示在顯示幕內 。 按 鍵分別測量長、寬，面積結果將顯示在螢幕上。 5) 間接測量：連按 鍵兩次，圖示 將顯示在顯示幕內，按 鍵分別測量斜邊與直角邊的長度，另一直角邊將會顯示在螢 幕上。 6) 查看歷史儲存值：長按 按鍵，最後 10 個測量或計算資料逆 序顯示出來。按 與 可以上翻閱，按鍵 退出歷史記錄。 10...
- Page 12 PROKIT’S INDUSTRIES CO., LTD. http://www.prokits.com.tw E-mail:pk@mail.prokits.com.tw ©2013 Copyright by Prokit’s Industries Co., Ltd(C). 11...
