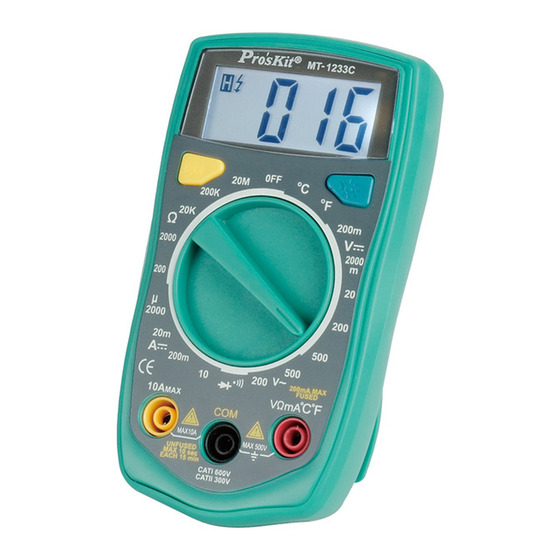

ProsKit MT-1233C User Manual

3-1/2 digital multimeter
Hide thumbs

Advertisement

Table of Contents

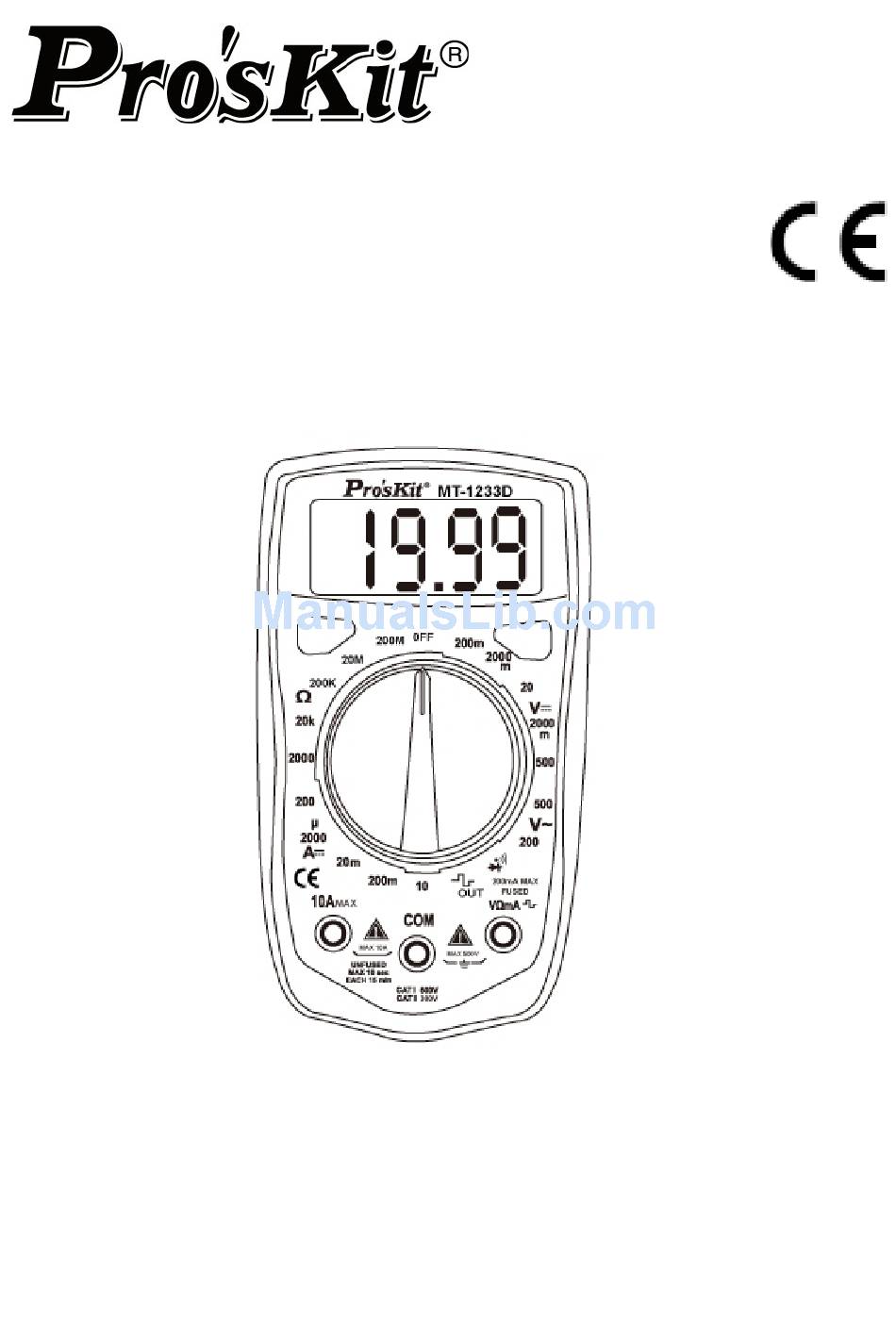

MT-1233C/MT-1233D
3-1/2 Digital Multimeter
User's Manual
st
,
1
Edition
2013
©2013 Copyright by Prokit's Industries Co., Ltd.
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MT-1233C and is the answer not in the manual?

Questions and answers

Related Manuals for ProsKit MT-1233C

Summary of Contents for ProsKit MT-1233C

  • Page 1 MT-1233C/MT-1233D 3-1/2 Digital Multimeter User’s Manual Edition 2013 ©2013 Copyright by Prokit’s Industries Co., Ltd.

  • Page 2: Safety Information

    INTRODUCTION Warning To avoid electric shock or personal injury, read "Safety Information" and is Warning and Precautions" before using the Meter Safety information  This series meter Comply with IEC 1010-1 CAT I 600V / CAT II 300V overvoltage standards. See specifications ...

  • Page 3: Warning And Precautions

    Table 1. International Electrical Symbols AC (Alternating Current) DC (Direct Current) AC or DC Battery Safety information* Refer to the manual Earth ground Fuse Conforms to European Union directive Double insulated WARNING AND PRECAUTIONS To avoid possible electric shock or personal injury, and to avoid possible damage to the meter or to the equipment under test, comply with the following practices:...
  • Page 4  Do not use the meter if it operates abnormally. Protection may be impaired. When in doubt, have the meter serviced.  Do not operate the meter around explosive gas, vapor, or dust.  Do not apply more than the rated voltage, as marked on the meter between terminals or between any terminal and earth ground.

  • Page 5: General Specifications

    with the battery door or portions of the cover removed or loosened.  To avoid false readings, which could lead to possible  Safety Compliance: IEC 61010-1, 2000 CAT I 600V overvoltage standards Do not measure voltages above 500V in Category installations Overvoltage installations categories per IEC 61010-1, 2000: The meter is designed to protect against transients in these categories:...

  • Page 6: Front Panel Description

     Storage temperature: -10℃～50℃, 0-75% RH.  Power: Single standard 1.5V battery AAAx2  Dimensions: 130L*72W*28H mm  Weight approx: 130g (not including battery) FRONT PANEL DESCRIPTION 1. LCD Display 2. DATA HOLD button 3. BACK LIGHT button 4. FUNCTION AND RANGE SWITCH This switch is used to select the function and desired range as well as to turn on the instrument.
  • Page 7 DC VOLTAGE Range Resolution Accuracy 200mV 100uV 2000mV ±0.8%+3d 10mV 200V 100mV 500V ±(1.0%+3d) OVERLOAD PROTECTION: 220V rms AC for 200mV range and 500V DC or 500V rms for all ranges. AC VOLTAGE Range Resolution Accuracy 200V 100mV ±1.2%+5d 500V RESPONSE: Average responding, calibrated in rms of a sine wave.
  • Page 8 DC CURRENT Range Resolution Accuracy 2000uA 1 uA ±(1.2%+5d) 20mA 10 uA 200mA 100 uA 10mA ±(2.5%+5d) OVERLOAD PROTECTION: 200mA 250V fuse (10A range unused). MEASURING VOLTAGE DROP: 200mV AUDIBLE CONTINUITY RANGE DESCRIPTION Built-in buzzer sounds if resistance is less then 30±20Ω OVERLOAD PROTECTION: 5 second maximum 220V rms.

  • Page 9: Resolution Accuracy

    ±(1.0%+5d) 200MΩ 100KΩ ±[1.0%(rdg -l0)+10d] MAXIMUM OPEN CIRCUIT VOLTAGE: 2.3V. OVERLOAD PROTECTION: 5 seconds maximum 220Vrms. WARNING: DO NOT input any voltage at resistance range for safety! TEMPERATURE (MT-1233C only) RANGE RESOLUTION ACCURACY -40℃~150℃ ±(1.0%+3d) 1℃ 150℃~1000℃ ±(1.5%+15d) -40℉~302℉ ±(1.0%+4d) 1℉...

  • Page 10: Dc & Ac Voltage Measurement

    OPERATING INSTRUCTIONS WARNING  To avoid electrical shock hazard and/or damage of the Instrument, do not measure voltages that might exceed 600V above earth ground.  Before the use of instrument, inspect test leads, connectors and probes for cracks, breaks, cracks in the insulation.

  • Page 11: Dc Current Measurement

    DC CURRENT MEASUREMENT 1. Red lead lo "VΩmA". Black lead to "COM”(for measurements between 200mA and 10A connect red lead to "10A” jack with fully depressed.) 2. RANGE switch to desired DCA position. 3. Open the circuit to be measured and connected test leads INSERIES with the load in with current is to measure.

  • Page 12: Temperature Measurement

    4. The forward voltage drop in mV will be displayed. If the diode is reversed, figure "1" will be shown. TEMPERATURE MEASUREMENT (MT-1233C only) 1. Connect the K type thermoelectric couple to "VΩmA" and "COM" jacks. 2. RANGE switch to TEMP position.

  • Page 13: Maintenance

    MAINTENANCE Beyond replacing batteries and fuses, do not attempt to repair or service your Meter unless you are qualified to do so and have the relevant calibration, performance test and service instruments. The recommended calibration cycle is 12 months. To clean the terminals a) Push the Meter OFF and remove test leads.

  • Page 14: Battery And Fuse Replacement

    5) Replace the case bottom and reinstall the three screws, never operate the meter unless the case bottom is fully dosed. ACCESSORIES  User’s manual Set of test leads(CAT I 600V work)   K type thermoelectric couple (MT-1233C only)

  • Page 15: Service And Parts

    SERVICE AND PARTS If the Meter fails, check the batteries and fuses first, and then review this manual to make sure that you are operating the Meter correctly...
  • Page 16 一、 概述 MT-1233C/D 儀錶是—種功能齊全，性能穩定，結構新 穎，安全可靠的小型掌上型 3 1/2 位元數位萬用表，可 用於測量交直流電壓、直流電流、電阻、二極體正向 壓降，有些還可以測量溫度和線路通斷，是廣大用戶 隨身攜帶的理想維修工具。本使用說明書包括有關的 安全資訊和警告提示等，請仔細閱讀有關內容，並嚴 格遵守所有的警告和注意事項。 二、 裝箱部件 1．使用說明書 1 本 2．測試錶棒 1 副 3．溫度探頭（僅限於 MT-1233C） 1 個 三、 安全操作準則 請注意“警告標識及警告字句＂。警告表示對使用者 構成危險。對儀錶或被測設備可能造成損壞的情況或 行動。MT-1233C/D 系列儀錶嚴格遵循電子測量儀器安 全要求以及安全標準 IEC61010 進行設計和生產，符合 雙重絕緣、過電壓標準(CAT I 600V、CAT II 300V)和污 染等級 2 的安全標準。請遵循手冊的使用說明使用儀...
  • Page 17 1．使用前應檢查錶棒絕緣層應完好，無破損及斷線。 如發現錶棒線或儀錶殼體的絕緣已明顯損壞 ，或者 您認為儀錶已無法正常工作，請勿再使用儀錶。 2．在使用錶棒時，必須始終確保您的手指放在錶棒手 指保護環之後。 3．不要在儀錶終端及按地之間施加 500V 以上的電 壓，以防電擊和損壞儀錶。 4．被測電壓高於直流 60V 和交流 42V rms 的場合，應 小心謹慎，防止電擊危險。 5．儀錶後蓋沒有蓋好前，嚴禁使用儀錶，否則有電擊 的危險。 6．被測信號不允許超過規定的極限值，以防電擊和損 壞儀錶。 7．嚴禁量程開關在測量中改變檔位，以防損壞儀錶。 8．不允許使用 10A 測試端子或用電流檔去測量電壓。 9．必須用同類標稱規格快速熔斷保險絲更換已損壞的 保險絲，確保安全。 10．請勿隨意改變儀錶內部接線，以免損壞儀錶和危 及安全。 11．當液晶顯示器顯示“ ＂符號時，應及時更換 電池，以確保測量準確度。 12．不要在高溫，高濕和強電磁場環境中使用儀錶， 尤其不要在潮濕環境中存放儀錶，受潮後的儀 錶，其性能可能變差。...
  • Page 18 13．維護保養請使用濕布和溫和的清潔劑清潔儀錶外 殼，不要使用研磨劑或溶劑。 四、 電氣符號 電量 警告 接地 不足 保險絲 (交流） (直流) 雙重絕 蜂鳴器 二極體 緣 AC 或 五、 綜合指標  電壓輸入端子和地之間的最高電壓：500Vrms  10A 端子：無保險絲  mA 端子：F200mA/250V 保險絲  量程選擇：手動  背光功能：手動點亮，延時熄滅  最大顯示：1999，每秒約更新 3 次  極性顯示；自動顯示，負極性顯示“-＂符號  過量程顯示：“1＂ ...
  • Page 19  工作溫度：0℃~40℃ （32℉~104℉） 儲存溫度：-10℃~50℃C （14℉~122℉）  外形尺寸：約為 130L*72W*28/H 毫米  重量：約重 130 克（不包括電池） 六、外表結構 1．液晶顯示屏 2．數據保持開關 3．背光按鍵開關 4．量程旋鈕 5．電壓,電流,電阻, 溫度測量輸入端 6．10A 電流輸入端 7．公共輸入端 七、按鍵功能 1．資料保持顯示：按下“HOLD＂鍵，儀錶液晶顯示 幕上保持顯示當前測量值，再次按鍵則取消此功 能。 2．背光控制：按下背光按鍵即可點亮液晶屏的背光 燈，點亮後約延時 10 秒左右即熄滅。...
  • Page 20 八、 測量操作說明 1．直流電壓及交流電壓測量 a)將紅錶棒插入“VΩmA＂，黑錶棒插入“COM＂ 插孔。 b)將功能量程開關置於直流電壓檔位，並將錶棒並 聯到待測電源或負載上。 c)從液晶顯示幕讀取測量結果。 注意：不要測量高於 500V 的電壓，雖然有可能讀 得讀數，但也可能會損壞內部電路及傷害到您。在測 量之前如不知被測量電壓值的範圍時，應將最程開關 置於最高量程檔，根據讀數需要逐步調低測量量程。 當液晶顯示幕只在高位顯示“1＂時，說明已超量程， 須調高最程。在每一個量程檔，儀錶的輸入阻抗均為 10MΩ，這種負載效應在測量高阻電路時會引起測量 誤差，如果被測電路阻抗≤10KΩ，誤差可以忽略 （0.1% 或更低） 。 2．直流電流測量 a)將紅錶棒插入“VΩmA＂或 l0A 插孔，黑錶棒插 入“COM＂插孔。 b)將功能量程開關置於直流電流檔位，並將錶棒串 聯到待測電源或電路中。 c)從顯示器上讀取測量結果。 注意：如果不知被測電流值的範圍時，應將量程開 關置於高量程檔，根據讀數需要，逐步調低。在 mA 輸入插孔，輸入超載會將內置保險絲熔斷，須及時予 以更換，保險絲尺寸為：Φ5×20mm，電氣規格 F200mA /250V; 10A 輸入插孔，內部沒有設置保險絲，為了安 全使用，每次測最時間應 ≤ 10 秒，間隔時間 ≥ 15 分鐘。...
  • Page 21 3．電阻測量 a)將紅錶棒插入“VΩmA＂插孔，黑錶棒捅入 “COM＂插孔。 b)將功能量程開關置於電阻測量檔位，並將錶棒並 聯到待測電阻上。 c)從顯示器上讀取測量結果。 注意：檢測線上電阻時，為了避免儀錶受損，須確 認被測電路已關掉電源，同時電容已放完電，方能進 行測量 。 在 200Ω 檔測量時 ， 測試錶棒引線會帶來 0.5Ω 左右的測量誤差，為了獲得更精確的讀數，可以將讀 數減去紅、黑兩支表和短路的讀數值，作為最終讀數 值。 4．二極體和通斷測量 a)將紅錶棒插入“VΩmA＂插孔，黑錶棒插入 “COM＂插孔． b)將功能量程開關置於二極體測量檔位元，井將紅 錶棒連接到被測二極體的正極，黑錶棒連接到被 測二極體的負極。 c)從顯示器上讀取測量結果。 d)將錶棒連接到待測線路的兩端，如果兩端之間電 阻值低於約 50Ω 時，內置蜂鳴器發聲。 注意：為了避免儀錶損壞，線上測試二極體彰，應 先確認電路已被切斷電源，電容已放完電。用二極體 檔可以測量二極體及其它半導體器件 PN 結的電壓 降，對—個結構正常的矽半導體，正向壓降的讀數應...
  • Page 22 該是 0.6V 左右；反向顯“1＂即為開路，此時黑錶棒 對應的極為“+＂，紅錶棒對應的極為“-＂。 5．溫度測量（僅 MT-1233C） a)將溫度探頭的輸出端（正、負極）分別插入 “VΩmA＂與“COM＂插孔。 b)將功能量程開關置於溫度測量檔位，並將溫度探 頭的測溫端置於待測物面上或內部。 c)從顯示器上讀取測量結果。 注意：隨機所附溫度探頭為 K 型熱電偶，此類熱電 偶的極限溫度為 250℃。如果要測量更高的溫度，， 須另選購其他型號的溫度探頭。無溫度探頭插入儀錶 時，液晶屏顯示的值為儀錶內部溫度值。不要輸入高 於直流 60V 或交流 30V 的電壓，避免損壞儀錶及傷害 到您。 6．方波試驗信號輸出（僅 MT-1233D） 將功能量程開關置於方波檔 ， 則儀錶從“VΩmA＂ 與“COM＂端之間輸出方波信號。 注意：方波試驗信號其諧波較為豐富，可作為建議 信號源修理音響設備等。頻率約為 50Hz，在接 1MΩ 負載情況下，輸出幅度大於 3V。為了避免儀錶損壞， 嚴禁輸出端（紅錶棒）接觸 10V 以上的電壓。...
  • Page 23 九、 技術指標 準確度：±（a%讀數+字數） ，保證期為 1 年 環境溫度為：23℃±5℃，相當濕度＜75% 1． 直流電壓 量程 分辨力 MT-1233C MT-1233D 200mV 100uV 2000mV ±（0.8%+3d） 10mV 200V 100mV 500V ±（1.0%+3d） 輸入阻抗：所有量程為 10MΩ 超載保護：對於 200mV 量程為 250V 直流或交流，其 餘量程為 500V 直流或交流。 2． 交流電壓 量程 分辨力 MT-1233C MT-1233D 200V 100mV ±（1.2%+5d）...
  • Page 24 3． 直流電流 量程 分辨力 MT-1233C MT-1233D 2000uA ±(1.2%+5d) 20mA 10uA 200mA 100uA 10mA ±(2.5%+5d) 超載保護：F200mA/250v 保險絲 10A 量程無保險絲，測量時間要求 ≤ 10 秒，間隔時間 ≥ I5 分鐘。 4． 電阻 量程 分辨力 MT-1233C MT-1233D 200Ω 0.1Ω ±(1.5%+5d) 2000Ω 1Ω ±(1.0%+3d) 20 KΩ 10Ω 200KΩ...
  • Page 25 5． 溫度（僅 MT-1233C） 量程 分辨力 準確度 -40℃~150℃ ±(1.0%+3d) 1℃ 150℃~1000℃ ±(1.5%+15d) -40℉~302℉ ±(1.0%+4d) 1℉ 302℉~1832℉ ±(1.5%+15d) 溫度感測器：國際標準 K 型（鎳鉻一鎳矽）熱電偶 警 告：為了安全在此量程禁止輸入電壓值！ 6． 方波輸出(僅 MT-1233D) 量程 說 明 輸出約 50Hz 方波試驗信號， 輸出電阻約 50KΩ 警 告：為了安全在此量程禁止輸入電壓值！ 7． 二極體、通斷測試 功能 量程 備註 二極體...
  • Page 26 十、 更換電池 如果液晶顯示幕上出現“ ＂符號，表示電池需要 更換，請按以下步驟操作： 1． 錶棒離開被測電路，從輸入插孔中拿掉錶棒，並 將儀錶上的旋鈕開關撥到“OFF＂檔位以關閉儀 錶電源 2． 用螺絲刀擰開背面電池門的螺絲，將其移走 3． 取出舊電池，更換新的電池（AAA 1.5×2） 4． 重新安裝好電池門，並鎖好螺絲。 十一、保養和維護 警告：  在打開儀錶後蓋之前，應確認電源已關閉和錶棒已 離開被測電路。  清潔儀錶只能使用濕布和少量洗滌劑，切忌用化學 溶劑擦拭表殼。  如發現儀錶有任何異常，應立即停止使用並送維 修。  在有需要對儀錶進行校驗或維修時，請由有資格的 專業維修人員或指定的維修部門維修。...
  • Page 27 十二、故障排除 如果您的儀錶不能正常工作，下面的方法可以幫助您 快速解決一 般問題。如果故障仍排除不了，請與維修中心或經銷 商聯繫。 故障現象 檢查部位及方法 沒顯示 電源未接通 換電池 換保險絲 符號出現 換電池 顯示誤差大 換電池  本說明書如有改變，恕不通知；  本說明書的內容被認為是正確的，若用戶發現有錯 誤、遺漏等，請與生產廠家聯繫。  本公司不承擔由於用戶錯誤操作所引起的事故和 危害。  本說明書所講述的功能，不作為將產品用做特殊用 途的理由。...
