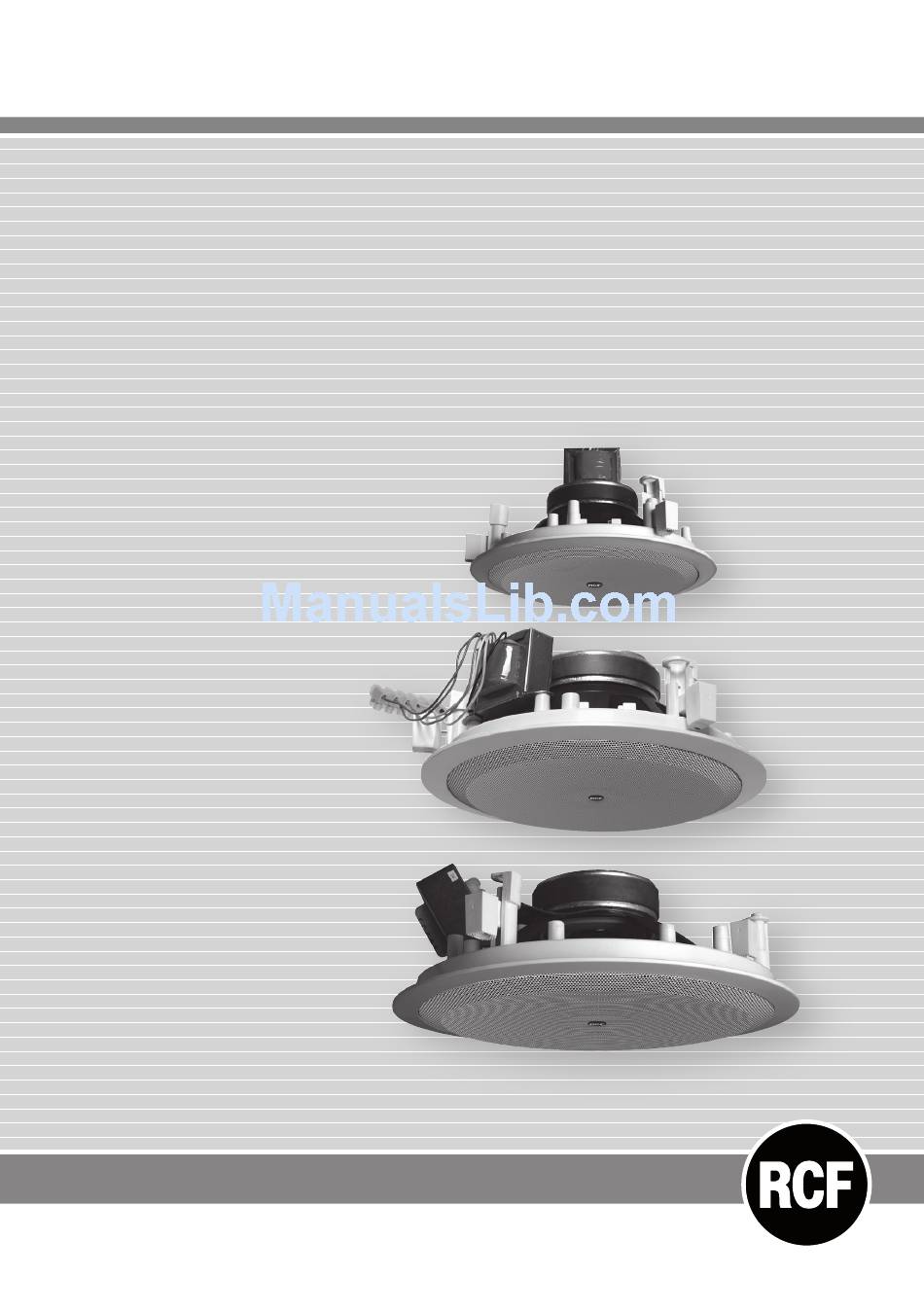

- Page 1 PL40 - PL6X - PL8X DIFFUSORI A PLAFONIERA PER CONTROSOFFITTATURE FLUSH-MOUNTING SPEAKERS FOR FALSE CEILINGS User manual Manuale d’uso the rules of sound...
-
Page 2: Avvertenze Per La Sicurezza
RCF S.p.A. L’installazione e l’utilizzo errati del prodotto esimono la da ogni responsabilità. - Page 3 Verificare inoltre l’idoneità del supporto (parete, soffitto, struttura ecc.) e dei componenti utilizzati per il fissaggio (tasselli, viti, staffe non fornite da RCF ecc.) che devono garantire la sicurezza dell’impianto / installazione nel tempo, anche considerando, ad esempio, vibrazioni meccaniche normalmente generate da un trasduttore.
- Page 4 Se il diffusore viene utilizzato in ambienti particolarmente freddi, pilotarlo con un segnale a basso livello per 5-10 minuti, prima di utilizzarlo alla massima potenza. RCF S.p.A. Vi ringrazia per l’acquisto di questo prodotto, realizzato in modo da garantirne l’affidabilità e prestazioni elevate.
- Page 5 è necessario uno spazio libero in profondità di 90 mm (3.46”) PL8X 75 mm (2.87”) PL6X 110 mm almeno (4.33”) PL40 per il diffusore Ø 224 mm (8.82”) PL8X 182 mm Praticare un foro del diametro (1.17”)
- Page 6 COLLEGAMENTI Per evitare il rischio di shock elettrici, non collegare il diffusore con l’amplificatore acceso. Prima di far funzionare il diffusore verificare attentamente la correttezza dei collegamenti, per evitare che cortocircuiti accidentali possano dare luogo a scintille elettriche. Il diffusore può essere collegato a linee audio a tensione costante a 70 V o 100 V.
- Page 7 • la tensione d’ingresso selezionata sul diffusore deve corrispondere con la tensione selezionata sull’uscita dell’amplificatore. • la somma delle potenze di utilizzo di tutti i diffusori collegati alla linea audio non deve superare quella dell’amplificatore. • per garantire una corretta riproduzione audio effettuare un collegamento “in fase”, che consiste nel fare corrispondere le polarità...
- Page 8 SPECIFICHE TECNICHE - PL8X SISTEMA ACUSTICO Trasduttori Altoparlante 8” con tweeter coassiale. Potenza nominale/massima 20/40W Gamma di frequenza: 60 Hz – 20 kHz Angolo di copertura in funzione dell’intelligibilità vocale (-6dB): 80° Fattore di direttività Q (DI): 11 (10) Sensibilità : 93 dB a 1 W 1 m Massima pressione sonora (SPL): 109 dB 1m alla potenza massima...
- Page 9 SPECIFICHE TECNICHE - PL6X SISTEMA ACUSTICO Trasduttori Altoparlante 6” con tweeter coassiale Potenza nominale/massima 12/24 W Gamma di frequenza: 70 Hz – 20 kHz Angolo di copertura in funzione dell’intelligibilità vocale (-6dB): 100° Fattore di direttività Q (DI): 9 (9,5) Sensibilità...
- Page 10 SPECIFICHE TECNICHE - PL40 SISTEMA ACUSTICO Trasduttori altoparlante 3,5” gamma estesa Potenza nominale/massima 8/16 W Gamma di frequenza: 90 Hz - 20kHz Angolo di copertura in funzione dell’intelligibilità vocale: 120° Fattore di direttività Q (DI): 8 (9) Sensibilità : 88 dB...
-
Page 11: Important Notes
RCF S.p.A. will not assume any responsibility for the incorrect installation and / or use of this product. - Page 12 Also check the suitability of the support surface to which the product is anchored (wall, ceiling, structure, etc.), and the components used for attachment (screw anchors, screws, brackets not supplied by RCF etc.), which must guarantee the security of the system / installation over time, also considering, for example, the mechanical vibrations normally generated by transducers.
-
Page 13: Operating Precautions
• If the speaker is used in particulary cold places, drive it with a low signal for 5-10 minutes before using it at maximum power. RCF S.p.A. would like to thank you for having purchased this product, which has been designed to guarantee reliability and high performance. - Page 14 90 mm (3.46”) for PL8X and 75 mm (2.87”) for PL6X depth is necessary 110 mm (4.33”) for the PL40 speaker. Ø 224 mm (8.82”) PL8X 182 mm (1.17”)
- Page 15 CONNECTIONS To prevent the risk of electric shock, do not connect the speaker with the amplifier switched on. Before using the speaker, carefully check that all the connections have been made correctly to make sure there are no accidental short circuits that could cause electrical sparks.
-
Page 16: Input Cables
• The input voltage selected on the speaker must correspond with the voltage selected on the amplifier. • The sum of the operating power values of all the speakers connected to the audio line must not exceed that of the amplifier. •... -
Page 17: Physical Characteristics
SPECIFICATIONS - PL8X ACOUSTIC SYSTEM Transducers 8” woofer with coaxial tweeter Nominal/maximum power 20/40W Frequency range: 60 Hz – 20 kHz Dispersion angle as function of vocal intelligibility (-6dB): 80° Directivity factor Q (DI): 11 (10) Sensitivity : 93 dB a 1 W 1 m SPL at program power: 109 dB 1m at program power Impedance:... - Page 18 SPECIFICATIONS - PL6X ACOUSTIC SYSTEM Transducers 6” woofer with coaxial tweeter Nominal/maximum power 12/24 W Frequency range: 70 Hz – 20 kHz Dispersion angle as function of vocal intelligibility (-6dB): 100° Directivity factor Q (DI): 9 (9,5) Sensitivity : 92 dB a 1 W 1 m SPL at program power: 106 dB 1m at program power Impedance:...
- Page 19 SPECIFICATIONS - PL40 ACOUSTIC SYSTEM Transducers 3.5” full range speaker Nominal/maximum power 8/16 W Frequency range: 90 Hz - 20kHz Dispersion angle as function of vocal intelligibility: 120° Directivity factor Q (DI): 8 (9) Sensitivity : 88 dB 100 dB 1m at program power...
- Page 20 Except possible errors and omissions. RCF S.p.A. reserves the right to make modifications without prior notice. the rules of sound RCF SpA: Via Raffaello, 13 - 42100 Reggio Emilia > Italy tel. +39 0522 274411 - fax +39 0522 274484 - e-mail: rcfservice@rcf.it...
