Summary of Contents for PROEL HP-X 4600

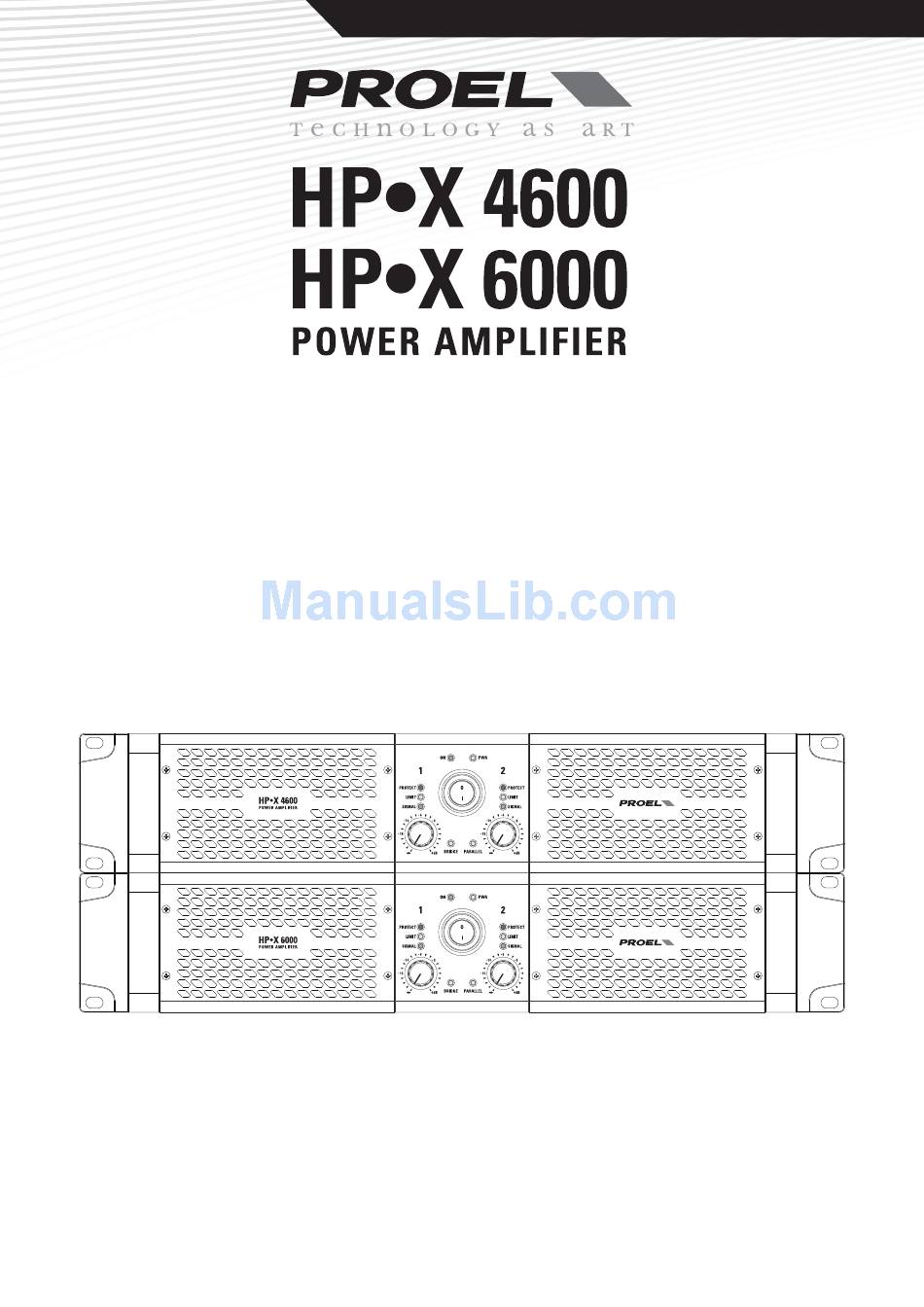

- Page 1 USER’S MANUAL MANUALE UTENTE www.proel.com...
-
Page 2: Fcc Compliance Notice
PROEL. PROEL reserves the right to make any aesthetic, functional or design modifi cation to any of its products without any prior notice. -
Page 3: Table Of Contents
INDEX INDICE FCC COMPLIANCE NOTICE ......2 SPECIFICHE TECNICHE ......3 TECHNICAL SPECIFICATIONS . -
Page 4: Setup And Rack Mounting (Fig. 1 / 2)
2 wires Fire-resistant 4 wires Fire-resistant HPC624 HPC644 HPC624FR 17.5 HPC620 HPC640 HPC520 HPC540 HPC610 HPC510 HPC605 this is a short extraction of the wide assortment of cables available from PROEL, please visit our website at www.proelgroup.com FIG. 1 / 2... -
Page 5: Connections
H H PX4600 HPX6000 of PROEL loudspeakers. These con altoparlanti PROEL. Questa è 2x NEOS122PX 2x NEOS152PX are a few portion of the speaker una porzione degli altoparlanti in 2x NEOS118PX products in catalogue at the moment catalogo al momento della stampa. -
Page 6: Control Panel (Fig.4)
CONTROL PANEL (FIG.4) PANNELLO DI CONTROLLO (FIG.4) REAR PANEL (FIG.5) PANNELLO POSTERIORE (FIG.5) FIG. 3 / 4... -
Page 7: Configuration Examples (Fig.6/7/8)
CONFIGURATION EXAMPLES (FIG.6/7/8) ESEMPI CONFIGURAZIONI (FIG.6/7/8) STEREO STANDARD SETUP FIG.6 4 or 8 ohm loudspeakers BRIDGE SETUP FIG.7 8 ohm or 4 ohm * loudspeaker SUB-SYSTEM FULL RANGE SETUP 8 ohm FIG.8 satellite 4 ohm system sub+sat 8 ohm subwoofer FIG. -
Page 8: Safety And Precautions
SAFETY AND PRECAUTIONS • CAUTION: Before using this product read carefully the following safety instructions. Take a look of this manual entirely and preserve it for future reference. When using any electric product, basic precautions should always be taken, including the following: –... -
Page 9: Ce Conformity
This warranty does not extend to damage resulting from improper installation, misuse, neglect or abuse. Proel S.p.A. will verify damage on returned units, and when the unit has been properly used and warranty is still valid, then the unit will be replaced or repaired. Proel S.p.A. is not responsible for any "direct damage"... -
Page 10: General Information
Therefore we suggest to use only rack stands with front and back cover completely removed (Proel KR10AD as example for fi xed installation or Proel CR series for touring use). In this case amplifi ers may be stacked directly on top of each other (no space needed between units), starting from the bottom of the rack. -
Page 11: Rear Panel (Fig.5)
If the breaker reset button is down this means that it is open. After troubleshooting, raise up the reset button to restore the power supply. If a trip occurs again or the reset button doesn't stay up, please contact the nearest PROEL service center. 18. Specifi cation Label... - Page 12 Pin 3 = - negative or "cold" This is the input of Channel 1 amplifi er in STEREO mode, or the input of both channel amplifi ers 1 and 2 in PARALLEL mode, or the only input in BRIDGE mode. NOTE: Whenever possible, use always balanced cables.
-
Page 13: Advanced Features
• BLACK - connected to NEGATIVE output of Channel 2; This is the amplifi ed output of the signal applied to channel 2 input if the amplifi er is set in STEREO mode or the signal applied to channel 1 input if the amplifi er is set in PARALLEL mode. Always connect a loudspeaker with a minimum impedance of 2 ohm or more. -
Page 14: Avvertenze Per La Sicurezza
– Il prodotto non funziona normalmente esibendo una marcato cambio di prestazioni. – Il prodotto perde sostanze liquide o gassose o ha l’involucro danneggiato. • Non intervenire sul prodotto. Rivolgersi a un centro di assistenza autorizzato Proel. PROBLEMATICHE COMUNI Assenza di alimentazione •... -
Page 15: Conformità Ce
• Controllare periodicamente che le aperture di raffredamento non siano ostruite da accumuli di polvere, provvedere alla rimozione della polvere mediante un pennello o aria compressa. • Gli amplifi catori della Proel sono costruiti in CLASSE I e prevedono sempre il collegamento mediante presa di corrente con terminale di terra di protezione (terzo terminale di terra). -
Page 16: Informazioni Generali
(per esempio i Proel KR10AD per le installazioni fi sse o i Proel serie CR per l'uso in tour): in questo caso gli amplifi catori possono essere impilati direttamente l'uno sopra l'altro senza spazi liberi, partendo dal basso del rack. -
Page 17: Pannello Posteriore
Se la leva non mantiene la posizione in alto signifi ca che il problema non è stato risolto: in tal caso contattare il servizio di assistenza PROEL più vicino. - Page 18 19. Ingresso XLR Canale 1 Questo è un connettore che accetta un XLR maschio da praticamente tutti gli apparecchi con un livello di uscita linea bilanciato o sbilanciato. Le terminazioni dell' ingresso XLR sono: Pin 1 = schermo o massa Pin 2 = + positivo o "caldo"...
-
Page 19: Funzioni Avanzate
28. Uscita BINDING POST Canale 2 Accetta una coppia di cavi (vedi i cavi suggeriti a pag.4 e le connessioni a pag.5). • terminale ROSSO + collegato all'uscita positiva del canale 2; • terminale NERO - collegato all'uscita negativa del canale 2; Questa è... - Page 20 PROEL S.p.A. (World Headquarters - Factory) Via alla Ruenia, 37/43 64027 Sant’Omero (TE) - ITALY Tel. +39 0861 81241 Fax +39 0861 887862 REV. 19/12 CODE 96MAN0058 www.proel.com...
