Summary of Contents for PROEL HPD2004

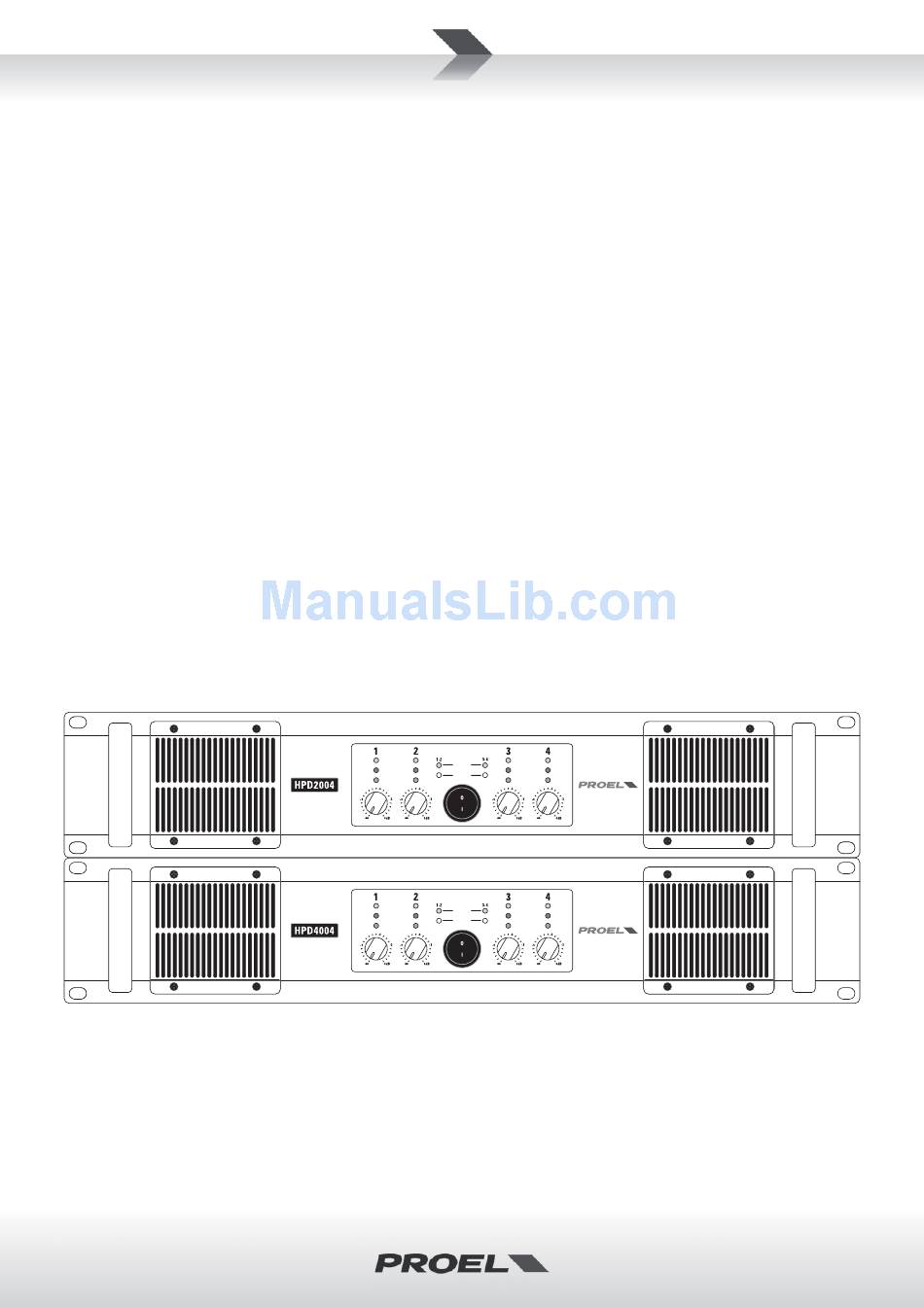

- Page 1 HPD2004 HPD4004 4 channel power amplifi er USER MANUAL MANUALE D'USO PROTECT PROTECT BRIDGE LIMIT LIMIT SIGNAL SIGNAL PROTECT PROTECT BRIDGE LIMIT LIMIT SIGNAL SIGNAL...
- Page 2 PROEL. PROEL reserves the right to make any aesthe c, func onal or design modifi ca on to any of its products without any prior no ce.
-
Page 3: Table Of Contents
ISTRUZIONI ........17 TECHNICAL SPECIFICATIONS SPECIFICHE TECNICHE MODEL HPD2004 HPD4004 MODELLO HPD2004... -
Page 4: Setup And Rack Mounting (Fig. 1 / 2)
4 wires 2 wires Fire-resistant 150 50 HPC624 HPC644 HPC624FRS 17.5 100 35 HPC620 HPC640 HPC620FRS HPC610 HPC610FRS HPC600 this is a short extrac on of the wide assortment of cables available from PROEL, please visit our website at www.proelgroup.com... -
Page 5: Connections
Jack (sbilanciato) *note: connect both cold and ground to make cable from balanced to unbalanced *nota: conne ere insieme cold e ground per cavi da bilanciato a sbilanciato PROEL code - NL4FX Codice PROEL - NL4FX SPEAKER POWER OUTPUTS POWER OUTPUT - uscite altoparlan... -
Page 6: Dimensions (Fig.4)
DIMENSIONS (FIG.4) DIMENSIONI (FIG.4) 43,4 cm 17,0 inch 8,9 cm 3.5 inch 48,3 cm 19.0 inch 36,7 cm 14.5 inch 4,2 cm 1.65 inch FRONT PANEL (FIG.4) PANNELLO FRONTALE (FIG.4) PROTECT PROTECT BRIDGE LIMIT LIMIT SIGNAL SIGNAL... -
Page 7: Rear Panel (Fig.5)
REAR PANEL (FIG.5) PANNELLO POSTERIORE (FIG.5) EXAMPLE A ESEMPIO A set as STEREO for 4 indipendent channels set as PARALLEL for 2 channel pairs driven from a L/R audio channels 4Ω minimum 4Ω minimum 4Ω minimum 4Ω minimum... -
Page 8: Example B
EXAMPLE B ESEMPIO B 1+ 2+ 1+ 2+ woofer 1 woofer 2 woofer 1 woofer 2 set as PARALLEL for 2 double subwoofer driven from a L/R audio channels set as BI-AMP for 100Hz 24dB/oct. low pass filter double subwoofer double subwoofer 4Ω... -
Page 9: Example D
EXAMPLE D ESEMPIO D set as BRIDGE for 2 subwoofer driven from a L/R audio channels set as BI-AMP for 100Hz 24dB/oct. low pass filter subwoofer subwoofer 8Ω minimum 8Ω minimum EXAMPLE E ESEMPIO E set as PARALLEL for 2 channel pairs driven from a L/R audio channels set as BI-AMP for 100Hz 24dB/oct. -
Page 10: Safety And Precautions
SAFETY AND PRECAUTIONS • CAUTION: before using this product read carefully the following safety instruc ons. Take a look of this manual en rely and preserve it for future reference. When using any electric product, basic precau ons should always be taken, including the following: –... -
Page 11: Ce Conformity
This warranty does not extend to damage resul ng from improper installa on, misuse, neglect or abuse. Proel S.p.A. will verify damage on returned units, and when the unit has been properly used and warranty is s ll valid, then the unit will be replaced or repaired. Proel S.p.A. is not responsible for any "direct damage"... -
Page 12: General Information
Thank you for having chosen a PROEL product. HPD2004 and HPD4004 are 4-channel amplifi ers employing PROEL DA modules, a new genera on of digitally controlled Class D power amplifi ers with Switch Mode Power Supply (SMPS) featuring an innova ve technology. - Page 13 11. GAIN Allows the selec on of the amplifi er gain. For HPD2004: when se ng a sensi vity of 0dBu (0.775Vrms) the gain is 35dB (56x), when se ng a gain of 32dB (40x) the sensi vity is +3dBu (1.09Vrms).
- Page 14 If you connect a standard 2 wire cable (1+/1-), you run to the speaker the amplifi ed output of the signal applied to channel 1/3 input. If you connect a standard 4 wire cable (1+/1-/2+/2-), you run to the speaker: •...
-
Page 15: Avvertenze Per La Sicurezza
– Il prodo o non funziona normalmente esibendo una marcato cambio di prestazioni. – Il prodo o perde sostanze liquide o gassose o ha l’involucro danneggiato. • Non intervenire sul prodo o. Rivolgersi a un centro di assistenza autorizzato Proel. PROBLEMATICHE COMUNI Assenza di •... -
Page 16: Conformità Ce
• Controllare periodicamente che le aperture di raff redamento non siano ostruite da accumuli di polvere, provvedere alla rimozione della polvere mediante un pennello o aria compressa. • Gli amplifi catori HPD2004 e HPD4004 della Proel sono costrui in CLASSE I e prevedono sempre il collegamento mediante presa di corrente con terminale di terra di protezione (terzo terminale di terra). -
Page 17: Informazioni Generali
Grazie per aver scelto un prodo o PROEL. HPD2004 e HPD4004 sono amplifi catori a 4 canali che u lizzano i moduli DA, una nuova generazione di amplifi catori di potenza in Classe D a controllo digitale con alimentazione Switching (SMPS), dota di una tecnologia innova va. - Page 18 11. GAIN Perme e la selezione del guadagno dell'amplifi catore: Per HPD2004: impostando una sensibilità di 0dBu (0.775Vrms) il guadagno è 35dB (56x), impostando un guadagno di 32dB (40x) la sua sensibilità è +3dBu (1.09Vrms). Per HPD4004: impostando una sensibilità di 0dBu (0.775Vrms) il guadagno è 38dB (80x), impostando un guadagno di 32dB (40x) la sua sensibilità...
- Page 19 • PIN 1- collegato all'uscita NEGATIVA del canale 1/3; • PIN 2+ collegato all'uscita POSITIVA del canale 2/4; • PIN 2- collegato all'uscita NEGATIVA del canale 2/4; Se si collega un cavo standard a due fi li (1+/1-), si invia all'altoparlante il segnale amplifi cato del canale 1/3. Se si collega un cavo standard a 4 fi...
- Page 20 PROEL S.p.A. (World Headquarter) Via alla Ruenia 37/43 64027 Sant’Omero (TE) - ITALY Tel: +39 0861 81241 Fax: +39 0861 887862 www.proel.com REV. 45/13 CODE 96MAN0083...
