2-2. Vue de la face arrière
1. Port de communication RS-232
2. Port de communication USB
3. Connecteur de fonction d'arrêt
d'urgence (connecteur EPO)
4. Port de partage de courant (disponible
seulement sur le modèle Parallèle)
5. Port parallèle (disponible seulement sur
le modèle Parallèle)
6. Slot intelligent
7. Ventilateur du chargeur
8. Ventilateur circuit puissance
9. Commutateur de by-pass manuel pour
entretien
10. Disjoncteur d'entrée
11. Prises de sortie : pour connexion des
charges essentielles directement sur
prises IEC
12. Disjoncteur de sortie
(pour les prises de sortie)
13. Bornier des entrées/sorties
(voir le schéma 2 pour plus de détails)
14. Bornier de batteries externes
15. Bornier de sortie 1 pour connexion des
charges essentielles
16. Bornier de sortie 2 programmable pour
connexion des charges non
essentielles
17. Bornier d'alimentation secteur
INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com
9
Hot Line Tel : +33 (0)2 40 76 15 82 – fax : +33(0)2 40 94 29 51 – hotline@infosec.fr – 07 11 AA 59 203 09

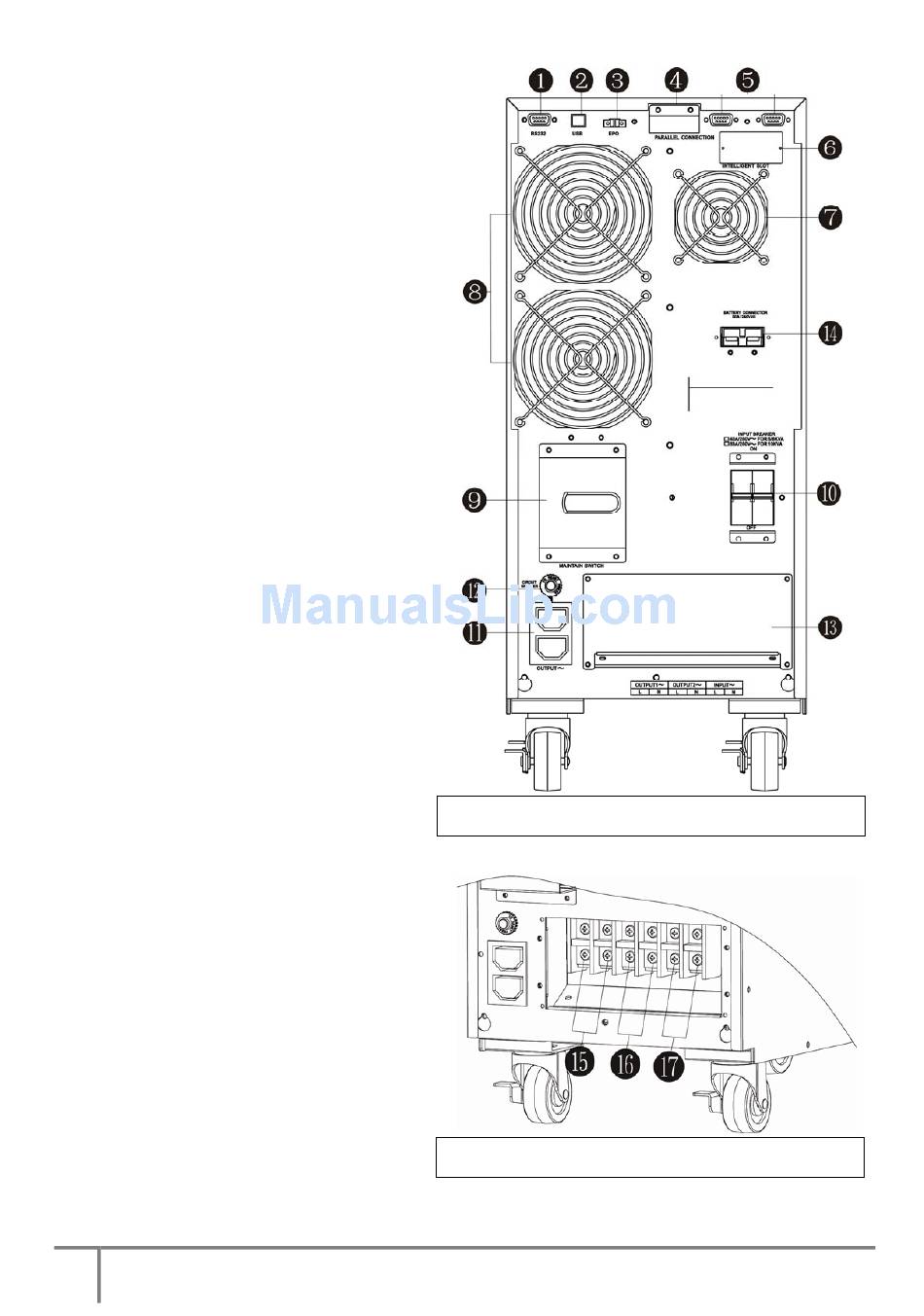

Schéma 1 : Vue d'ensemble de la face arrière
Schéma 2 : Bornier des entrée/sorties
