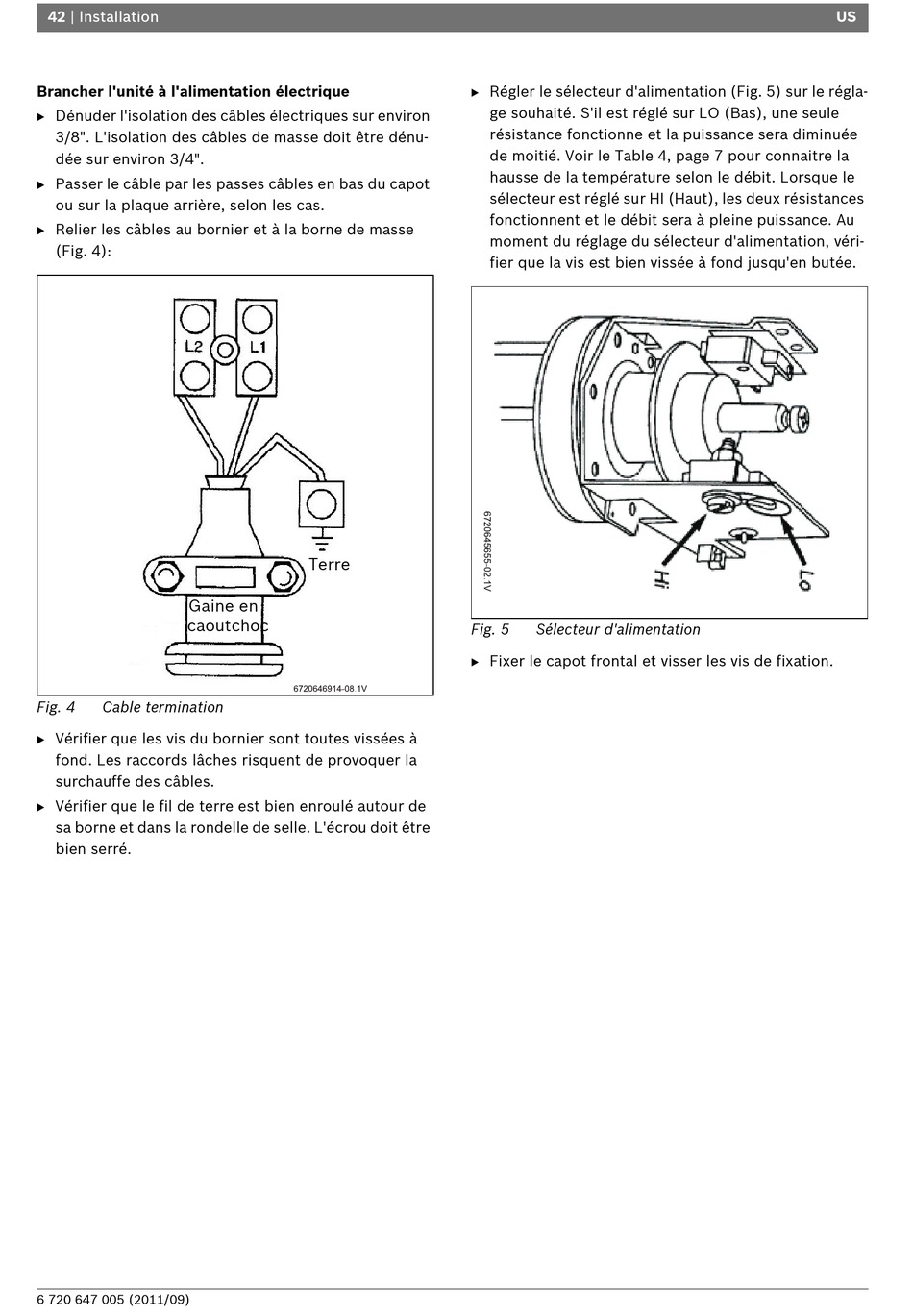

42 | Installation
Brancher l'unité à l'alimentation électrique
B Dénuder l'isolation des câbles électriques sur environ
3/8". L'isolation des câbles de masse doit être dénu-
dée sur environ 3/4".
B Passer le câble par les passes câbles en bas du capot
ou sur la plaque arrière, selon les cas.
B Relier les câbles au bornier et à la borne de masse
(Fig. 4):
Gaine en
caoutchoc
Fig. 4
Cable termination
B Vérifier que les vis du bornier sont toutes vissées à
fond. Les raccords lâches risquent de provoquer la
surchauffe des câbles.
B Vérifier que le fil de terre est bien enroulé autour de
sa borne et dans la rondelle de selle. L'écrou doit être
bien serré.
6 720 647 005 (2011/09)
B Régler le sélecteur d'alimentation (Fig. 5) sur le régla-
Terre
Fig. 5
B Fixer le capot frontal et visser les vis de fixation.
ge souhaité. S'il est réglé sur LO (Bas), une seule
résistance fonctionne et la puissance sera diminuée
de moitié. Voir le Table 4, page 7 pour connaitre la
hausse de la température selon le débit. Lorsque le
sélecteur est réglé sur HI (Haut), les deux résistances
fonctionnent et le débit sera à pleine puissance. Au
moment du réglage du sélecteur d'alimentation, véri-
fier que la vis est bien vissée à fond jusqu'en butée.
Sélecteur d'alimentation
US
