Page 2
EASTERN TOOLS & EQUIPMENT INC Tele: (888)908-6200 Web Site: easterntools.com PREFACE Thank you for purchasing products from EASTERNTOOLS & EQUIPMENT, INC. We appreciate your business. The following manual is only a guide to assist you and is not a complete or comprehensive manual of all aspects of maintaining and repairing your generator.
EASTERN TOOLS & EQUIPMENT INC Tele: (888)908-6200 Web Site: easterntools.com TABLE OF CONTENTS Page TECHNICAL SPECIFICATIONS AND DATA EQUIPMENT DESCRIPTION & KNOWING YOUR GENERATOR SAFETY PRECAUTIONS Danger Electric shock and short circuit Prevention from accidental burns Refueling precautions Engine safety precautions Generator safety PREPARATION BEFORE OPERATION Engine oil...
EASTERN TOOLS & EQUIPMENT INC Tele: (888)908-6200 Web Site: easterntools.com TECHNICAL SPECIFICATIONS AND DATA TG17M41 Engine Type 4-stroke, Air-cooled, OHV 119 cc Displacement 12.14 cu in 60×42 mm Bore × Stroke 2.36×1.65 in 2.94 KVA @ 3600 r/min Engine Rated Power...

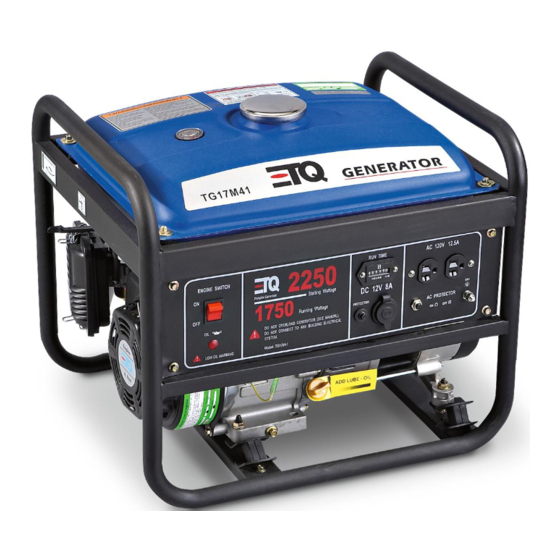

EASTERN TOOLS & EQUIPMENT INC Tele: (888)908-6200 Web Site: easterntools.com EQUIPMENT DESCRIPTION & KNOWING YOUR GENERATOR Please read this manual and follow the procedures covered in this manual. Become familiar with the generators functions, applications, and limitations. Below is a diagram of the locations of the various controls and functions of the generator (14) (14) (13)
EASTERN TOOLS & EQUIPMENT INC Tele: (888)908-6200 Web Site: easterntools.com SAFETY PRECAUTIONS ELECTRIC SHOCK AND SHORT CIRCUIT In order to ensure safety for the consumer, Be sure to notify the utility company when using please carefully follow instructions on being the generator for backup power.
EASTERN TOOLS & EQUIPMENT INC Tele: (888)908-6200 Web Site: easterntools.com devices are in the "OFF" position before disconnecting. Operate the generator on level surfaces only. Inclined surfaces reduce the effective lubrication of the engine. Do not expose the generator to excessive moisture, dust, dirt, or corrosive vapors.
EASTERN TOOLS & EQUIPMENT INC Tele: (888)908-6200 Web Site: easterntools.com GASOLINE • • Add unleaded gasoline and never fill the fuel If the air filter is dirty, remove and clean the tank indoors. Also, be sure to install the fuel element.
EASTERN TOOLS & EQUIPMENT INC Tele: (888)908-6200 Web Site: easterntools.com GROUNDING THE GENERATOR OPERATING THE GENERATOR The National Electric Code requires that the STARTING THE ENGINE frame of generator and the external electrically Before starting the engine, verify that the engine conductive parts of the generator be connected oil is full, gasoline is full, and air Filter is in place.
EASTERN TOOLS & EQUIPMENT INC Tele: (888)908-6200 Web Site: easterntools.com • within the generators operating capacity. Please Pull the recoil starter grip lightly until resistance is felt, then pull hard(Figure 4). refer to the following Table 1 for wattage / •...
EASTERN TOOLS & EQUIPMENT INC Tele: (888)908-6200 Web Site: easterntools.com Security system AM / FM clock radio ½ HP Garage door opener 40 Gallon electric water 4000 heater DIY / Job Site Halogen work light 1000 Figure 2. 1/3 HP Airless sprayer 1200 Reciprocating Saw ½...
EASTERN TOOLS & EQUIPMENT INC Tele: (888)908-6200 Web Site: easterntools.com RECEPTACLES This generator is equipped with the following Receptacles NEMA 5-20R: 125 Volt, 20 Amp Duplex Receptacle Note: Please be sure to use electrical cords that support the amount of wattage being used. The electrical cords should be able to handle 20 Amps of current at 125 Volts.
EASTERN TOOLS & EQUIPMENT INC Tele: (888)908-6200 Web Site: easterntools.com MAINTENANCE Below is a routine maintenance schedule. (1): These items should be serviced by a dealer. (2): Every 3 years.
EASTERN TOOLS & EQUIPMENT INC Tele: (888)908-6200 Web Site: easterntools.com CLEANING THE GENERATOR Generator maintenance consists of keeping the unit clean and dry. Be sure to store the unit in a clean and dry environment, where it will not be exposed to excessive dust, dirt, moisture or any corrosive vapors.
EASTERN TOOLS & EQUIPMENT INC Tele: (888)908-6200 Web Site: easterntools.com STORAGE Figure 3. The generator should be started at least once every week. If this cannot be done and you must store the unit more than 30 days, please follow the following guidelines.
EASTERN TOOLS & EQUIPMENT INC Tele: (888)908-6200 Web Site: easterntools.com TROUBLESHOOTING IMPORTANT: If trouble persists please call our customer help line at (888) 908-6200 M-F 8-5 Central Time. Problem Cause Solution Engine switch is set Set engine switch to "on" position. to "off".
EASTERN TOOLS & EQUIPMENT INC Tele: (888)908-6200 Web Site: easterntools.com CRANKSHAFT, PISTON & TIE-ROD NUMBER PART NUMBER DESCRIPTION 13011-160-00 PISTON RING (A) 13012-160-00 PISTON RING (B) 13014-160-00 SIDE RING 13013-160-00 WAVE RING 13010-160-00 RING SET,PISTON (STD) 90551-168-00 CLIP PISTON PIN 13mm 13101-160-00 PIN,PISTON 13111-160-00...
EASTERN TOOLS & EQUIPMENT INC Tele: (888)908-6200 Web Site: easterntools.com IGNITION COIL NUMBER PART NUMBER DESCRIPTION 90121-06025-00 BOLT,FLANGE 6X25 30515-168-00 IG COIL ASSY 36101-168-00 CORD, STOP SWITCH 30700-168-00 CAP ASSY,NOISE SUPPRESSOR REGULATING CONTROL SYSTEM NUMBER PART NUMBER DESCRIPTION 16551-168-00 ARM,GOVERRNOR 16555-160-00 ROD,GOVERRNOR 16562-160-00...
Page 29
EASTERN TOOLS & EQUIPMENT INC Tele: (888)908-6200 Web Site: easterntools.com Eastern Tools & Equipment, Inc. will repair or replace, free of charge, any part or parts of the generator that are defective in material or workmanship or both. Transportation charges on parts submitted for repair or replacement under this Warranty must be borne by purchaser.
Page 30
EASTERN TOOLS & EQUIPMENT INC Tele: (888)908-6200 Web Site: easterntools.com Normal wear: Engines and generators, like all mechanical devices, need periodic parts service and replacement to perform well. Warranty will not cover repair when normal use has exhausted the life of a part of an engine. Improper maintenance: The life of an engine or your equipment depends upon the conditions under which it operates, and the care it receives.
Page 31
EASTERN TOOLS & EQUIPMENT INC Tele: (888)908-6200 Web Site: easterntools.com nonroad engine. In California, new small nonroad engines must be designed, built and equipped to meet the State’s stringent and anti-smog standards. Eastern Tools & Equipment, Inc. must warrant the emission control system on your small nonroad engine for the periods of time listed above listed above provided there has been no abuse, neglect or improper maintenance of your small nonroad engine.
EASTERN TOOLS & EQUIPMENT INC Tele: (888)908-6200 Web Site: easterntools.com PRODUCT REGISTRATION For more efficient customer service, please fill out the information below and mail to Eastern Tools & Equipment, Inc. Product Warranty and Registration Division. Model No._________________ Engine Serial No.____________ Purchase Date ____/____/_____ Purchased from: [ ] Retail Location...
Page 33
EASTERN TOOLS & EQUIPMENT INC Tele: (888)908-6200 Web Site: easterntools.com EASTERN TOOLS & EQUIPMENT, INC. TEL:1-909-390-8989 FAX:1-909-390-6068 For sales, call toll free 1-888-696-2345 WEB SITE.http://easterntools.com...
Page 34
EASTERN TOOLS & EQUIPMENT INC Tele: (888)908-6200 Web Site: easterntools.com Guide du propriétaire – Modèle TG17M41...
Page 35
EASTERN TOOLS & EQUIPMENT, INC. Tél. : 1-888-908-6200 site Web : easterntools.com PRÉFACE Merci d'avoir acheté des produits chez EASTERN TOOLS & EQUIPMENT, INC. Nous apprécions faire affaire avec vous. Le présent guide a uniquement pour but de vous assister et n'est pas un manuel complet ou exhaustif touchant tous les aspects de l'entretien et de la réparation de votre génératrice.
Page 36
EASTERN TOOLS & EQUIPMENT, INC. Tél. : 1-888-908-6200 site Web : easterntools.com TABLE DES MATIÈRES Page CARACTÉRISTIQUES ET DONNÉES TECHNIQUES DESCRIPTION ET CONNAISSANCE DE VOTRE GÉNÉRATRICE CONSIGNES DE SÉCURITÉ Danger Chocs électriques et court-circuits Prévention contre les brûlures accidentelles Précautions au remplissage Consignes de sécurité...
EASTERN TOOLS & EQUIPMENT, INC. Tél. : 1-888-908-6200 site Web : easterntools.com CARACTÉRISTIQUES ET DONNÉES TECHNIQUES TG17M41 Type de moteur Quatre-temps, refroidi par air, soupapes en tête 119 cc Cylindrée 12,14 pi cu 60×42 mm Alésage × Course 2,36×1,65 po...
EASTERN TOOLS & EQUIPMENT, INC. Tél. : 1-888-908-6200 site Web : easterntools.com DESCRIPTION ET CONNAISSANCE DE VOTRE GÉNÉRATRICE Veuillez lire le présent guide et suivre les procédures qu'il renferme. Familiarisez-vous avec les fonctions, les applications et les limitations de cette génératrice. Voici un schéma des emplacements de différentes commandes et fonctions de la génératrice.
EASTERN TOOLS & EQUIPMENT, INC. Tél. : 1-888-908-6200 site Web : easterntools.com CONSIGNES DE SÉCURITÉ CHOCS ÉLECTRIQUES ET COURT-CIRCUITS Afin d'assurer la sécurité du consommateur, veuillez suivre attentivement les instructions à Assurez-vous de notifier la compagnie de propos des précautions à rendre avec les service public lorsque vous utilisez la génératrices.
EASTERN TOOLS & EQUIPMENT, INC. Tél. : 1-888-908-6200 site Web : easterntools.com laisser celle-ci se refroidir durant au minimum 2 minutes avant d'enlever le bouchon d'essence. LA SÉCURITÉ AVEC LES GÉNÉRATRICES Desserrer le bouchon d'essence lentement pour Ne jamais surcharger votre génératrice car ceci libérer la pression du réservoir.
EASTERN TOOLS & EQUIPMENT, INC. Tél. : 1-888-908-6200 site Web : easterntools.com 1. VISCOSITÉ UNIQUE • Ne PAS remplir le réservoir exagérément. 2. VISCOSITÉ MULTIPLE Laisser toujours de la place pour l'expansion du carburant. Ne jamais remplir le réservoir à essence lorsque le moteur est en marche ou lorsqu'il est chaud.
EASTERN TOOLS & EQUIPMENT, INC. Tél. : 1-888-908-6200 site Web : easterntools.com mise à la terre de votre génératrice. Remarque : il est fortement recommandé de mettre votre génératrice à la terre. Ceci aide à éviter les chocs électriques s'il existe une condition de mise à...
EASTERN TOOLS & EQUIPMENT, INC. Tél. : 1-888-908-6200 site Web : easterntools.com • Pousser la tige de l'étrangleur à la position "OPEN" sur une courte distance à la fois durant plusieurs secondes pendant que le Figure 3. Interrupteur moteur sous tension moteur se réchauffe.
EASTERN TOOLS & EQUIPMENT, INC. Tél. : 1-888-908-6200 site Web : easterntools.com génératrice. Veuillez vous référer au tableau 1 Plaque chauffante 2500 pour la puissance et l'intensité nominales. En Salle familiale outre, afin de prolonger la durée utile de votre Lecteur DVD / CD génératrice, ajouter les charges de façon séquentielle et allouer à...
Page 45
EASTERN TOOLS & EQUIPMENT, INC. Tél. : 1-888-908-6200 site Web : easterntools.com • Laisser le moteur tourner librement durant plusieurs minutes pour stabiliser les températures internes du moteur et de la génératrice. • Placer l'interrupteur moteur à la position "OFF" (Figure 2). Figure 2.
EASTERN TOOLS & EQUIPMENT, INC. Tél. : 1-888-908-6200 site Web : easterntools.com PRISES DE COURANT Cette génératrice est dotée des prises de courant suivantes : Prise de courant double NEMA 5-20R : 125 volts, 20 A Remarque : veuillez vous assurer d'utiliser des cordons électriques pouvant accepter la puissance utilisée.
EASTERN TOOLS & EQUIPMENT, INC. Tél. : 1-888-908-6200 site Web : easterntools.com ENTRETIEN Vous trouverez ci-dessous un échéancier d'entretien périodique. Changer Vérifier Nettoyer Vérifier-réajuster mois Aux 3 mois Aux 6 mois Tous les ans Huile moteur Filtre à air Filtre à carburant Niveau d’électrolyte...
EASTERN TOOLS & EQUIPMENT, INC. Tél. : 1-888-908-6200 site Web : easterntools.com • Vérifier s'il y a décoloration. La couleur NETTOYAGE DE LA GÉNÉRATRICE standard est une teinte havane (tan). • L'entretien de la génératrice consiste à garder Vérifier l'écartement des électrodes l'appareil propre et sec.
EASTERN TOOLS & EQUIPMENT, INC. Tél. : 1-888-908-6200 site Web : easterntools.com ENTREPOSAGE Figure 3. La génératrice devrait être démarrée au minimum une fois par semaine. S'il est impossible de le faire et que vous devez entreposer l'unité durant plus de 30 jours, veuillez suivre les directives ci-après.
EASTERN TOOLS & EQUIPMENT, INC. Tél. : 1-888-908-6200 site Web : easterntools.com DÉPANNAGE IMPORTANT : Si le problème persiste, appeler notre service d'assistance téléphonique au (888) 908-6200 de 8 h à 17 h, HNC. Problème Cause Solution Interrupteur moteur réglé à la position Placer l'interrupteur moteur à...
EASTERN TOOLS & EQUIPMENT, INC. Tél. : 1-888-908-6200 site Web : easterntools.com CARTER NUMÉRO Nº DE PIÈCE DESCRIPTION QTÉ 12000-160-00 CARTER 16541-160-00 BRAS, RÉGULATEUR DE VITESSE 94251-08000-00 GOUPILLE DE VERROUILLAGE 8 MM 94101-168-00 RONDELLE PLATE 16506-168-00 ENS. RÉGULATEUR DE VITESSE 94101-168-00 RONDELLE PLATE 95701-06016-00...
EASTERN TOOLS & EQUIPMENT, INC. Tél. : 1-888-908-6200 site Web : easterntools.com TIGE-POUSSOIR ET CULBUTEUR DE SOUPAPE NUMÉRO Nº DE PIÈCE DESCRIPTION QTÉ 12209-168-00 JOINT, TIGE DE SOUPAPE 14100-160-00 ENS. ARBRE À CAME 14410-160-00 TIGE-POUSSOIR 14431-168-00 BRAS, CULBUTEUR DE SOUPAPE 14441-163-00 POUSSOIR DE SOUPAPE 8×30,5 14451-168-00...
EASTERN TOOLS & EQUIPMENT, INC. Tél. : 1-888-908-6200 site Web : easterntools.com ENSEMBLE DE COUVERCLE DE CARTER NUMÉRO Nº DE PIÈCE DESCRIPTION QTÉ 11300-E60-00 ENS. COUVERCLE DE CARTER 91201-160-00 JOINT D'HUILE 96100-168-00 ROULEMENT À BILLES RADIAL 6205 11381-160-00 GARNITURE, COUVERCLE DE BOÎTIER 94301-08014-00 GOUJON DE GUIDAGE, 8X14 15600-168-00...
EASTERN TOOLS & EQUIPMENT, INC. Tél. : 1-888-908-6200 site Web : easterntools.com VILEBREQUIN, PISTON ET BIELLE NUMÉRO Nº DE PIÈCE DESCRIPTION QTÉ 13011-160-00 SEGMENT DE PISTON (A) 13012-160-00 SEGMENT DE PISTON (B) 13014-160-00 CERCLE AMOVIBLE 13013-160-00 BAGUE "WAVE" 13010-160-00 JEU DE SEGMENTS DE PISTON (STD) 90551-168-00 GOUPILLE, ATTACHE DE PISTON 13 mm 13101-160-00...
EASTERN TOOLS & EQUIPMENT, INC. Tél. : 1-888-908-6200 site Web : easterntools.com ENSEMBLE DE CARBURATEUR ET ENSEMBLE DE FILTRE À AIR NUMÉRO Nº DE PIÈCE DESCRIPTION QTÉ 17250-160-00 FILTRE À AIR 16269-170-01 GARNITURE, FILTRE À AIR 16100-160-00 ENS. CARBURATEUR 16221-170-01 GARNITURE CARB 16211-160-00 PLAQUE ISOLANTE, COMP.
EASTERN TOOLS & EQUIPMENT, INC. Tél. : 1-888-908-6200 site Web : easterntools.com GARANTIE RESTREINTE Eastern Tools & Equipment, Inc. réparera ou remplacera, sans frais, toute pièce de la génératrice défectueuse au plan du matériel ou de la qualité d'exécution ou des deux. Les frais de transport sur les pièces présentées à la réparation ou pour un remplacement aux termes de la présente garantie doivent être assumés par l'acheteur.
Page 64
EASTERN TOOLS & EQUIPMENT, INC. Tél. : 1-888-908-6200 site Web : easterntools.com parfois que le service de garantie ne soit pas indiqué. Par exemple, la garantie ne s'appliquerait pas si un moteur était endommagé dû à un mauvais usage, un manque d'entretien régulier, une expédition, une manutention, un entreposage et une installation inadéquats.
Page 65
EASTERN TOOLS & EQUIPMENT, INC. Tél. : 1-888-908-6200 site Web : easterntools.com 19. Un moteur ou des pièces d'équipement brisés par la vibration excessive causée par des lames de coupe lâches ou déséquilibrées ou des agitateurs lâches ou déséquilibrés, une fixation inadéquate d'un équipement à l'arbre du moteur, de la survitesse ou un autre abus au cours de l'exploitation.
Page 66
EASTERN TOOLS & EQUIPMENT, INC. Tél. : 1-888-908-6200 site Web : easterntools.com Cet énoncé de garantie explique vos droits et obligations en vertu de la garantie sur le dispositif antipollution (garantie ECS – pour Emission Control System), laquelle est assurée par Eastern Tools & Equipment, Inc. en vertu de la loi californienne ;...
EASTERN TOOLS & EQUIPMENT, INC. Tél. : 1-888-908-6200 site Web : easterntools.com ENREGISTREMENT DU PRODUIT Pour un service à la clientèle plus efficace, veuillez remplir les renseignements ci-après et les poster à la Product Warranty and Registration Division, Eastern Tools & Equipment, Inc. Modèle nº...
Page 68
EASTERN TOOLS & EQUIPMENT, INC. Tél. : 1-888-908-6200 site Web : easterntools.com EASTERN TOOLS & EQUIPMENT, INC. TÉL : 1-909-390-8989 FAX : 1-909-390-6068 Pour les ventes, appeler sans frais au 1-888-696-2345 Site Web : http://easterntools.com...
