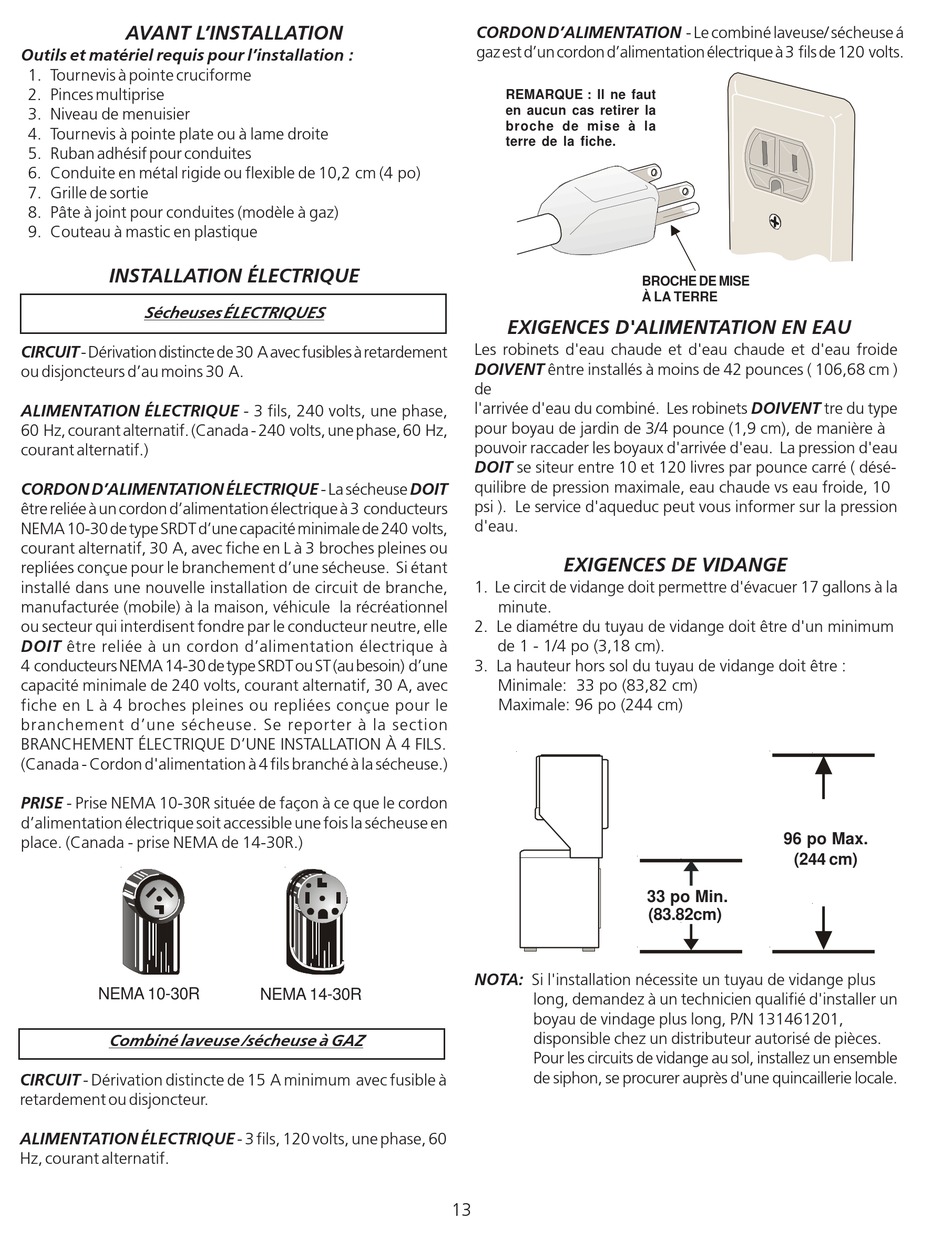

AVANT L'INSTALLATION
Outils et matériel requis pour l'installation :
1. Tournevis à pointe cruciforme
2. Pinces multiprise
3. Niveau de menuisier
4. Tournevis à pointe plate ou à lame droite
5. Ruban adhésif pour conduites
6. Conduite en métal rigide ou flexible de 10,2 cm (4 po)
7. Grille de sortie
8. Pâte à joint pour conduites (modèle à gaz)
9. Couteau à mastic en plastique
INSTALLATION ÉLECTRIQUE
Sécheuses ÉLECTRIQUES
CIRCUIT - Dérivation distincte de 30 A avec fusibles à retardement
ou disjoncteurs d'au moins 30 A.
ALIMENTATION ÉLECTRIQUE - 3 fils, 240 volts, une phase,
60 Hz, courant alternatif. (Canada - 240 volts, une phase, 60 Hz,
courant alternatif.)
CORDON D'ALIMENTATION ÉLECTRIQUE - La sécheuse DOIT
être reliée à un cordon d'alimentation électrique à 3 conducteurs
NEMA 10-30 de type SRDT d'une capacité minimale de 240 volts,
courant alternatif, 30 A, avec fiche en L à 3 broches pleines ou
repliées conçue pour le branchement d'une sécheuse. Si étant
installé dans une nouvelle installation de circuit de branche,
manufacturée (mobile) à la maison, véhicule la récréationnel
ou secteur qui interdisent fondre par le conducteur neutre, elle
DOIT être reliée à un cordon d'alimentation électrique à
4 conducteurs NEMA 14-30 de type SRDT ou ST (au besoin) d'une
capacité minimale de 240 volts, courant alternatif, 30 A, avec
fiche en L à 4 broches pleines ou repliées conçue pour le
branchement d'une sécheuse. Se reporter à la section
BRANCHEMENT ÉLECTRIQUE D'UNE INSTALLATION À 4 FILS.
(Canada - Cordon d'alimentation à 4 fils branché à la sécheuse.)
PRISE - Prise NEMA 10-30R située de façon à ce que le cordon
d'alimentation électrique soit accessible une fois la sécheuse en
place. (Canada - prise NEMA de 14-30R.)
NEMA 10-30R
Combiné laveuse /sécheuse à GAZ
CIRCUIT - Dérivation distincte de 15 A minimum avec fusible à
retardement ou disjoncteur.
ALIMENTATION ÉLECTRIQUE - 3 fils, 120 volts, une phase, 60
Hz, courant alternatif.
NEMA 14-30R
CORDON D'ALIMENTATION - Le combiné laveuse/ sécheuse á
gaz est d'un cordon d'alimentation électrique à 3 fils de 120 volts.
NOTE: Do not under
REMARQUE : Il ne faut
any circumstances
en aucun cas retirer la
remove grounding
broche de mise à la
terre de la fiche.
prong from plug.
EXIGENCES D'ALIMENTATION EN EAU
Les robinets d'eau chaude et d'eau chaude et d'eau froide
DOIVENT êntre installés à moins de 42 pounces ( 106,68 cm )
de
l'arrivée d'eau du combiné. Les robinets DOIVENT tre du type
pour boyau de jardin de 3/4 pounce (1,9 cm), de manière à
pouvoir raccader les boyaux d'arrivée d'eau. La pression d'eau
DOIT se siteur entre 10 et 120 livres par pounce carré ( désé-
quilibre de pression maximale, eau chaude vs eau froide, 10
psi ). Le service d'aqueduc peut vous informer sur la pression
d'eau.
EXIGENCES DE VIDANGE
1. Le circit de vidange doit permettre d'évacuer 17 gallons à la
minute.
2. Le diamétre du tuyau de vidange doit être d'un minimum
de 1 - 1/4 po (3,18 cm).
3. La hauteur hors sol du tuyau de vidange doit être :
Minimale: 33 po (83,82 cm)
Maximale: 96 po (244 cm)
NOTA: Si l'installation nécessite un tuyau de vidange plus
long, demandez à un technicien qualifié d'installer un
boyau de vindage plus long, P/N 131461201,
disponsible chez un distributeur autorisé de pièces.
Pour les circuits de vidange au sol, installez un ensemble
de siphon, se procurer auprès d'une quincaillerie locale.
13
Grounding Prong
BROCHE DE MISE
À LA TERRE
96 po Max.
(244 cm)
33 po Min.
(83.82cm)
