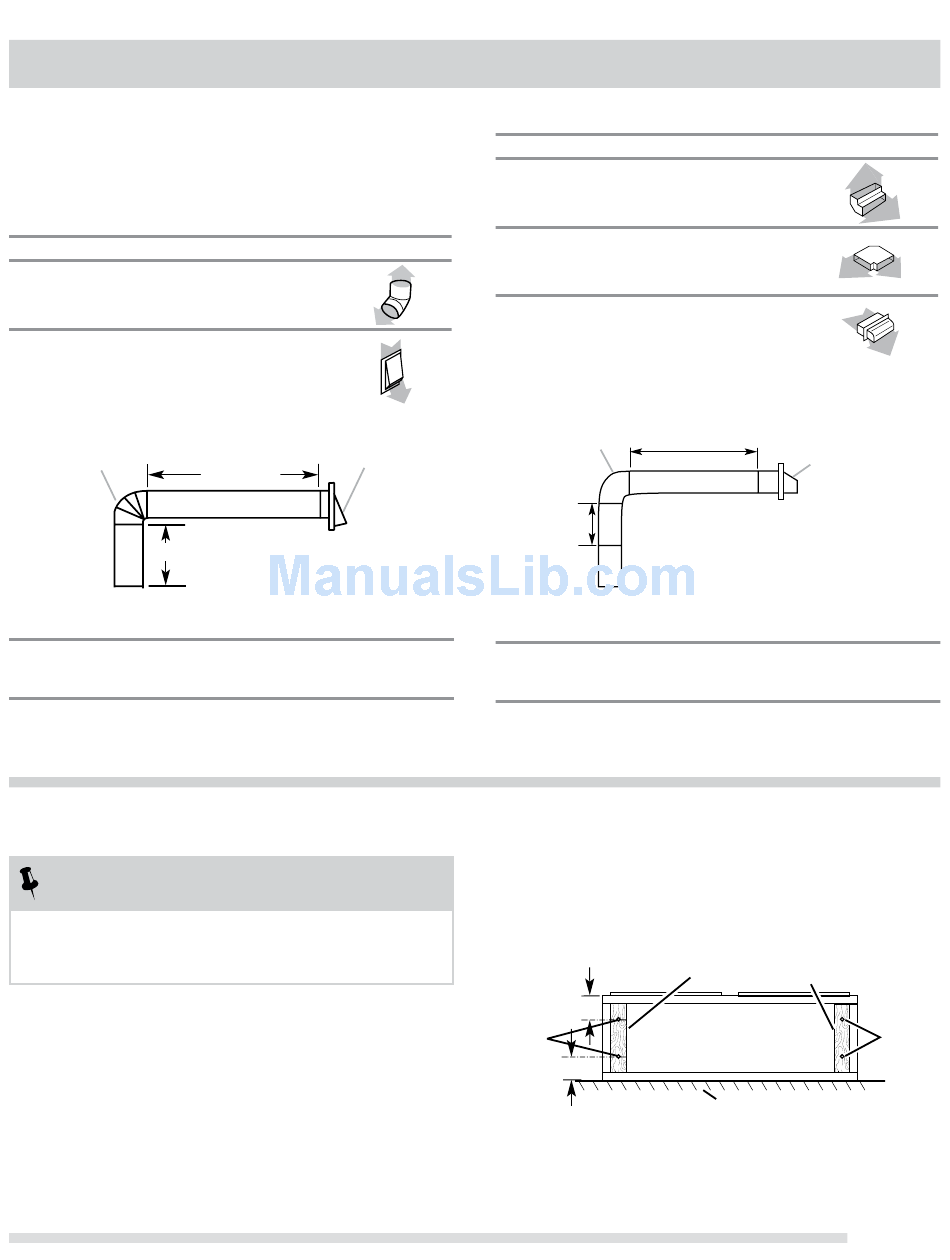

Calcular la longitud del sistema de ventilación
Para calcular el largo del sistema que necesita, sume los
pies (metros) equivalentes para cada porción de ducto de
escape que se utilice en el sistema.
Sistema de ventilación redondo de " (1.8 cm)
Pieza
Codo de 90°
Cubierta para pared de 7" (17.8 cm)
Ejemplo de sistema de ventilación
Codo redondo de 7"
(17.8 cm) de 90°
2 ft (0.6 m)
Longitud Máxima Recomendada
1 - Codo de 90°
Porción recta de 8 ft (2.4 m)
1 - cubiera para pared
Longitud del sistema de 7" (17.8 cm)
PREPARE EL MONTAJE
NOTA
Antes de hacer los recortes, asegúrese que haya
suficiente espacio libre dentro del techo o la
pared para el ducto de escape.
1.
Desconecte el suministro de energía.
.
Seleccione una superficie plana para ensamblar su
campana y cubra dicha superficie.
.
Levante la campana y colóquela sobre la superficie.
5.0 ft
(1.5 m)
0.0 ft
(0.0 m)
Cubierta para pared
6 ft (1.8 m)
= 50 pies (15.2 m)
= 5.0 pies (1.5 m)
= 8.0 pies (2.4 m)
= 0.0 pies (0.0 m)
= 13.0 pies (3.9 m)
REQUISITOS DE VENTILACIÓN
Sistema de ventilación de ¼" x 10" (8.3 cm x 25.4 cm)
Pieza
3¼" x 10" (8.3 cm x 25.4 cm)
Codo de 90°
3¼" x 10" (8.3 cm x 25.4 cm)
Codo plano
3¼" x 10" (8.3 cm x 25.4 cm)
Cubierta para pared
Ejemplo de sistema de ventilación
codo 3¼" x 10"
(8.3 x 25.4 cm)
6 pies (1.8 m)
2 pies
(0.6 m)
Longitud Máxima Recomendada
1 - codo de 90°
Porción recta de 8 pi (2.4 m)
1 - cubierta para pared
Longitud del sistema de
3¼" x 10" (8.3 cm x 25.4 cm)
4.
Si el gabinete tiene una base empotrada, coloque tiras de
madera en cada lado. Fíjelo con tornillos para asegurar
que las tiras permanecerán en su lugar.
3" (7.6 cm)
A
3" (7.6 cm)
A. Cuatro tornillos de cabeza plana para madera o
tornillos para metales con abrazaderas y tuercas
5.0 ft
(1.5 m)
12.0 ft
(3.7 m)
0.0 ft
(0.0 m)
Cubierta para pared
= 35 pies (10.7 m)
= 5.0 pies (1.5 m)
= 8.0 pies (2.4 m)
= 0.0 pies (0.0 m)
= 13.0 pies (3.9 m)
Tiras de madera
(sólo para gabinetes con
base empotrable)
cara inferior
del gabinete
Muro
A
