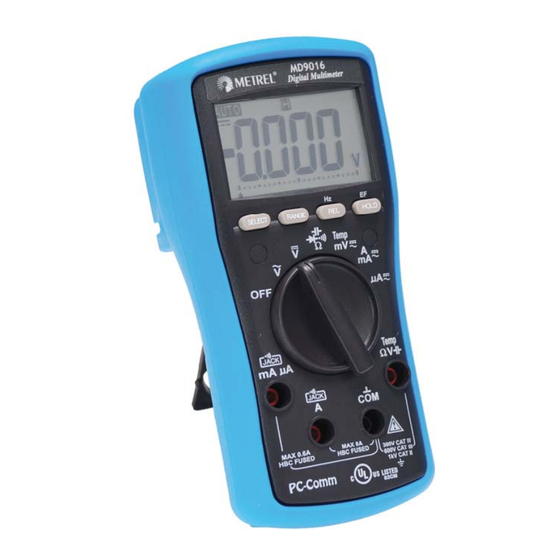

METREL MD 9016
Electrical Field Service Multimeter
MD 9016
User Manual
Bedienungsanleitung
Version 1.0, Code no. 20 751 998

Advertisement

Table of Contents
loading

Related Manuals for METREL MD 9016

Summary of Contents for METREL MD 9016

  • Page 1 METREL MD 9016 Electrical Field Service Multimeter MD 9016 User Manual Bedienungsanleitung Version 1.0, Code no. 20 751 998...
  • Page 2 Mark on your equipment certifies that this equipment meets the requirements of the EC (European Community) regulations concerning safety and electromagnetic compatibility. No part of this publication may be reproduced or utilized in any form or by any means without permission in writing from METREL.

  • Page 3: Table Of Contents

    MD 9016 Digital Multimeter Series Table of contents / Inhalt Table of contents/ Inhalt English 1 Safety ...........................4 2 Cenelec Directives......................6 3 Product Description ......................7 4 Operation........................9 5 Specifications......................14 6 Maintenance .......................18 Deutsch 1 Sicherheitsbestimmungen ..................20 2 Cenelec-Richtlinien.....................22 3 Produktbeschreibung....................23 4 Betrieb ........................26...

  • Page 4: Safety

    MD 9016 Digital Multimeter Series Safety 1 Safety Terms in this manual WARNING identifies conditions and actions that could result in serious injury or even death to the user. identifies conditions and actions that could cause damage or malfunction CAUTION in the instrument.
  • Page 5 MD 9016 Digital Multimeter Series Safety WARNING To reduce the risk of fire or electric shock, do not expose this product to rain or moisture. To avoid electrical shock hazard, observe the proper safety precautions when working with voltages above 60 VDC or 30 VAC rms. These voltage levels pose a potential shock hazard to the user.

  • Page 6: Cenelec Directives

    MD 9016 Digital Multimeter Series Cenelec Directives 2 Cenelec Directives The instruments conform to CENELEC Low-voltage directive 2006/95/EC and Electromagnetic compatibility directive 2004/108/EC...

  • Page 7: Product Description

    MD 9016 Digital Multimeter Series Product Description 3 Product Description This user's manual uses only representative model(s) for illustrations. Please refer specification details for function availability to each model. 1) 3-5/6 digits 6000 counts LCD display 2) Push-buttons for special functions &...
  • Page 8 MD 9016 Digital Multimeter Series Product Description Average sensing RMS calibrated RMS (Root-Mean-Square) is the term used to describe the effective or equivalent DC value of an AC signal. Most digital multimeters use average sensing RMS calibrated technique to measure RMS values of AC signals. This technique is to obtain the average value by rectifying and filtering the AC signal.

  • Page 9: Operation

    MD 9016 Digital Multimeter Series Operation 4 Operation DCV, ACV, & Line Frequency functions Press the Hz push-button for one second or more to activate or to exit Hz. JACK JACK JACK JACK JACK JACK Note: *Input sensitivity varies automatically with function range selected before activating the Hz function.
  • Page 10 MD 9016 Digital Multimeter Series Operation  Resistance, Continuity, Capacitance, & Diode test functions Press the SELECT button momentarily to select the subject functions in sequence. Last selection will be saved as power up default for repeat measurement convenience. CAUTION Discharge capacitors before making any measurement.
  • Page 11 MD 9016 Digital Multimeter Series Operation Note: Be sure to insert the banana plug K-type temperature bead probe AMD 9023 with correct polarities. You can also use a plug adapter AMD 9024 (Optional purchase) with banana pins to K-type socket to adapt other standard K type mini plug temperature probes.
  • Page 12 MD 9016 Digital Multimeter Series Operation *Note: When measuring a 3-phase system, special attention should be taken to the phase-to-phase voltage which is significantly higher than the phase-to-earth voltage. To avoid exceeding the voltage rating of the protection fuse(s) accidentally, always consider the phase-to-phase voltage as the working voltage for the protection fuse(s).
  • Page 13 MD 9016 Digital Multimeter Series Operation Relative Zero ( ) mode Relative zero allows the user to offset the meter consecutive measurements with the displaying reading as the reference value. Practically all displaying readings can be set as relative reference value including MAX/MIN feature readings. Press the REL button momentarily to toggle relative zero mode.

  • Page 14: Specifications

    MD 9016 Digital Multimeter Series Specifications 5 Specifications Display: 3-5/6 digits 6,000 counts Update Rate: 5 per second nominal 24 Segments Bar graph: 40 per second max Operating Temperature: C to 40 Relative Humidity: Maximum relative humidity 80% for temperature up...
  • Page 15 MD 9016 Digital Multimeter Series Specifications Dimension: 161*80*50mm L*W*H (With Holster) Weight: Approx. 340 gm (With Holster) Special Features: Auto-ranging Relative Zero mode; Display Hold; EF-Detection (NCV); Interface capabilities with PC computer; Input warning detection Accessories: Test lead pair; batteries installed; user’s manual; banana plug type-K...
  • Page 16 MD 9016 Digital Multimeter Series Specifications Capacitance RANGE Accuracy 60.00nF, 600.0nF 2.0%+5d 6.000F, 60.00F, 600.0F 1.5%+5d 3000F 2.0%+5d Accuracies with film capacitor or better Diode Tester RANGE Accuracy 1.000V 1.0% + 3d Test Current: 0.56mA typically Open Circuit Voltage: < 1.8VDC typically...
  • Page 17 MD 9016 Digital Multimeter Series Specifications Accuracy: 0.03%+2d Hz (Line) @ ACV, DCV, Current & AutoCheck Sensitivity Function Range (Sine RMS) 0.4V 10Hz - 10kHz 10Hz - 50kHz 600V 10Hz - 50kHz 1000V 400V 45Hz - 1kHz 600A 40A 10Hz - 10kHz 6000A...

  • Page 18: Maintenance

    MD 9016 Digital Multimeter Series Maintenance 6 Maintenance WARNING To avoid electrical shock, disconnect the meter from any circuit, remove the test leads from the input jacks and turn OFF the meter before opening the case. Do not operate with open case. Install only the same type of fuse or equivalent Calibration Periodic calibration at intervals of one year is recommended to maintain meter accuracy.
  • Page 19 In the event of returning the equipment it must be re-sent to the after-sales service of the local Metrel distributor, the outward transport is payable by customer. The delivery must be agreed in advance with consignee. For delivery indicate, by means of an enclosed note, as clear as possible, the reasons for returning it.

  • Page 20: Sicherheitsbestimmungen

    MD 9016 Digital Multimeter Series Sicherheitsbestimmungen 1 Sicherheitsbestimmungen Bezeichnungen in diesem Handbuch WARNUNG bezeichnet Bedingungen Handlungen, schweren Verletzungen oder gar Tod des Benutzers führen können. ACHTUNG bezeichnet die Bedingungen und Handlungen, die zu Schäden oder Fehlfunktionen des Messgeräts führen können.
  • Page 21 MD 9016 Digital Multimeter Series Sicherheitsbestimmungen WARNUNG Um die Gefahr vor Feuer oder elektrischen Schlägen zu reduzieren, sollte dieses Produkt nicht im Regen oder bei Feuchtigkeit verwendet werden. Vermeiden Sie die Gefahr elektrischer Schläge, indem Sie die Sicherheitsbestimmungen beachten, sollten Sie bei Spannungen über 60 V DC bzw.

  • Page 22: Cenelec-Richtlinien

    MD 9016 Digital Multimeter Series Cenelec-Richtlinien 2 Cenelec-Richtlinien Die Messgeräte entsprechen den Richtlinien des CENELEC für Niederspannung 2006/95/EG und für elektromagnetische Verträglichkeit 2004/108/EG...

  • Page 23: Produktbeschreibung

    MD 9016 Digital Multimeter Series Produktbeschreibung 3 Produktbeschreibung In diesem Benutzerhandbuch werden zu Illustrationszwecken nur repräsentative Modelle verwendet. In den Spezifikationen finden Sie Angaben zu jedem einzelnen Modell. 1) 3-5/6-Zifferndisplay bis 6000 2) Drucktasten für Sonderfunktionen 3) Auswahlschalter zum Ein-/ Ausschalten und Auswählen der...
  • Page 24 MD 9016 Digital Multimeter Series Produktbeschreibung Erfassen des Mittelwerts (Effektivwert) Der Effektivwert (RMS, Root-Mean-Square) ist die Angabe des Effektiv- oder Äquivalenzwerts eines Wechselstromsignals in Gleichstrom. Die meisten digitalen Multimeter verwenden die Effektivwertmethode zur Erfassung des Mittelwerts für die Messung von Wechselstromsignalen. Diese Methode ermöglicht die Ermittlung des Durchschnittswerts durch Korrigieren und Filtern des Wechselstromsignals.
  • Page 25 MD 9016 Digital Multimeter Series Produktbeschreibung CMRR (Common Mode Rejection Ratio, Gleichtaktunterdrückung) Das Common Mode-Spannungspotenzial ist ein Potenzial an den COM- und VOLTAGE-Eingangsbuchsen eines DMM im Vergleich zur Erdung. Wert CMRR gibt die Fähigkeit des DMMs an, ein Common Mode-Spannungspotenzial herauszufiltern, da diese Ziffernfehler oder -verschiebungen bei Spannungsmessungen verursachen können.

  • Page 26: Betrieb

    MD 9016 Digital Multimeter Series Betrieb 4 Betrieb DC V, AC V und lineare Frequenzfunktionen Drücken Sie mindestens eine Sekunde lang den Hz-Druckschalter zur Aktivierung oder zum Verlassen der Hz-Funktion. JACK JACK JACK JACK JACK JACK Anmerkung: *Die Eingabeempfindlichkeit verändert sich automatisch mit der Auswahl des Funktionsbereichs, bevor die Hz-Funktion aktiviert wird.
  • Page 27 MD 9016 Digital Multimeter Series Betrieb  Widerstands-, Durchgangs-, Kapazitäts- und Dioden- Prüffunktion Halten Sie die Taste SELECT gedrückt, um die Funktionen nacheinander anzuzeigen und auszuwählen. Die zuletzt angezeigte Auswahl wird als Standard gespeichert, so dass Sie beim Starten des Geräts sofort mit den gleichen Messungen beginnen können.
  • Page 28 MD 9016 Digital Multimeter Series Betrieb Hinweis: Stellen Sie sicher, dass der Bananenstecker des Temperaturfühlers AMD 9023 Typ K mit der richtigen Polarität angeschlossen ist. Sie können zudem den Steckeradapter AMD 9024 (optional erhältlich) mit Bananenpins an den Eingang des Typs K verwenden, so dass auch andere Temperaturfühler-Ministecker des Typs K...
  • Page 29 MD 9016 Digital Multimeter Series Betrieb *Hinweis: Wenn Sie Messungen in einem Dreiphasensystem durchführen, sollten Sie bei der Spannung von Phase zu Phase Acht geben, da diese bedeutend höher ist als die von Phase zu Masse. Um ein versehentliches Übersteigen der Nennspannung der Schutzsicherungen zu vermeiden, ist als Arbeitsspannung der Schutzsicherung immer die Spannung von Phase zu Phase zu berücksichtigen.
  • Page 30 MD 9016 Digital Multimeter Series Betrieb Halten Mit der Funktion Halten kann die Displayanzeige zur späteren Ansicht gehalten werden. Drücken Sie die Taste HOLD, um diese Funktion ein- oder auszuschalten. Modus Relativer Nullpunkt ( Der Modus Relativer Nullpunkt gibt dem Benutzer die Möglichkeit, momentane Ablesewerte als Referenzwerte für folgende Messungen zu bestimmen.

  • Page 31: Spezifikationen

    MD 9016 Digital Multimeter Series Spezifikationen 5 Spezifikationen 1 0 B Display: 3-5/6 Ziffern bis 6000 Updaterate: 5 pro Sekunde (Nennwert) Balkendiagramm 24 Segmente: max. 40 pro Sekunde Betriebstemperatur: C bis 40 Relative Luftfeuchtigkeit: Maximale relative Luftfeuchtigkeit 80% bei einer...
  • Page 32 MD 9016 Digital Multimeter Series Spezifikationen Verbrauch automatische Abschaltung (APO, normal): 10A Timer APO: bei Inaktivität ab 34 Minuten Abmessung: 161*80*50 mm L*W*H (mit Tasche) Gewicht: ca. 340 g (mit Tasche) Spezialfunktionen: Modus Automatische Bereichswahl mit relativem Nullpunkt; EF-Erfassung (NCV); Schnittstellen mit PC möglich;...
  • Page 33 MD 9016 Digital Multimeter Series Spezifikationen Kapazität Messbereich Genauigkeit 60 nF, 600 nF 2,0 % + 5 d 6 F, 60 F, 600 F 1,5 % + 5 d 3000 F 2,0 % + 5 d Genauigkeitswerte mit Folienkondensator oder besser Diodenprüfung...
  • Page 34 MD 9016 Digital Multimeter Series Spezifikationen Genauigkeit: 0,03 % + 2 d Hz für V AC, V DC, Strom und AutoCheck Empfindlich- keit Funktion Messbereich (Sinus- Effektivwert) 0,4 V 10 Hz - 10 kHz 60 V 10 Hz - 50 kHz...

  • Page 35: Wartung

    MD 9016 Digital Multimeter Series Wartung 6 Wartung 1 1 B WARNUNG Um einen elektrischen Schlag zu vermeiden ist das Messgerät stets vom Stromkreis zu trennen, müssen die Testkabel von den Eingangsbuchsen gelöst und das Messgerät vor Öffnung des Gehäuses ausgeschaltet werden. Betreiben Sie das Messgerät nicht bei geöffnetem Gehäuse.
  • Page 36 MD 9016 Digital Multimeter Series Wartung Austauschen der Batterie und der Sicherung Batterie: 1,5 V AAA x 2 Sicherungen: Sicherung (FS1) für AmA Eingangsstrom: 0,63 A / 500 V AC, IR 50 kA, F-Sicherung Sicherung (FS2) für A-Eingangsstrom: 10 A / 600 V AC, IR 100 kA, F-Sicherung...
  • Page 37 Gebrauch/Nutzung zurückzuführen sind.  Verschleiß-/Verbrauchsmaterialien wie z.B. Trageriemen, Kunststoffteile  Zubehör, Sicherungen, Sicherungswiderstände, Funkenstrecken, Batterien oder jedes Produkt, das nach Meinung von METREL missbräuchlich verwendet, verändert, vernachlässigt oder versehentlich oder durch abnorme Betriebsbedingungen oder Behandlung beschädigt worden ist.
  • Page 38 MD 9016 Digital Multimeter Series Wartung...
  • Page 39 MD 9016 Digital Multimeter Series Wartung...
  • Page 40 MD 9016 Digital Multimeter Series Wartung...
