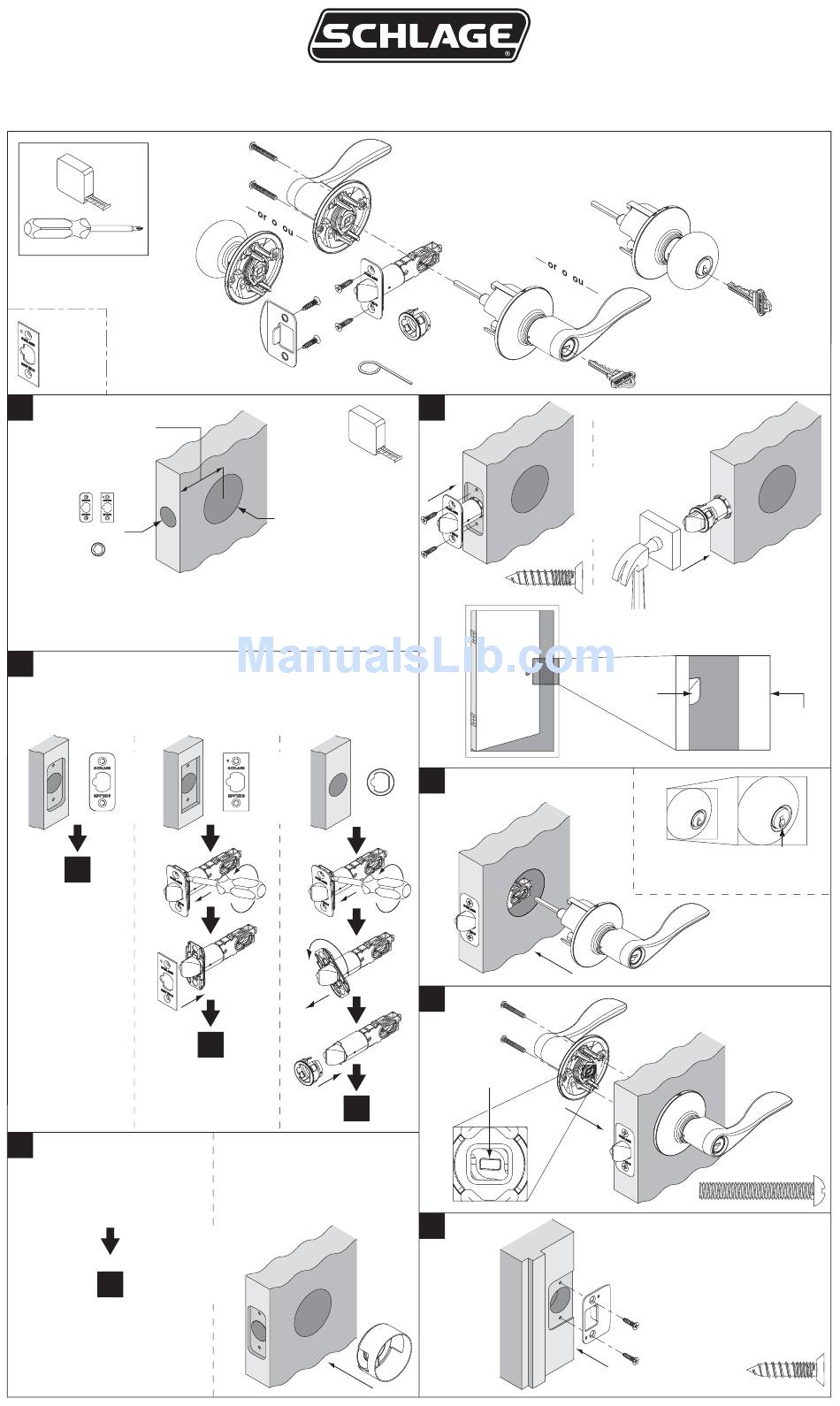

Schlage P515-302 Installation Instructions

P515-302
Instrucciones de instalación
optional
opcional
en option
1
2³⁄₈ (60mm)
or o ou
2³⁄₄ (70mm)
⁷⁄₈" (22mm)
or o ou
1" (25mm)
See www.schlage.com if dimensions are different
Consulte a www.schlage.com si las dimensiones son diferentes
Voir www.schlage.com si les dimensions sont différentes
2
Choose Faceplate to Match Door
Escoja la placa delantera para emparejar la puerta
Choisir la têtière pour égaler la porte
OR
O
OU
3
3
Non-UL Functions (Typical)
Funciones Sin UL (Típica)
Fonctions Non-UL (Typique)
4
Installation Instructions
F-Series, F-Series UL
2¹⁄₈" (54mm)
Through Hole
Agujero Pasante
Trou Traversant
OR
O
OU
3
3
UL Functions (Not Typical)
UL Funciones (No Típica)
UL Fonctions (Pas Typique)
OR
O
OU
4
OR
OU
2 5
6
Slot
Ranura
Fente
7
Notice d'installation
Keyed Entrance (F51) Shown
Entrada con llave (F51) se muestra
Entrée avec clé (F51) illustré
O
Bevel
Bisel
Biseau
Keyway Pointed Up
Camino de la llave se enfrenta arriba
Chemin de la clé est face vers le haut
Jamb
Jamba
Montant
