- Page 1 Instruction Manual Manual de usuario Model 1672 Triple Output Power Supply...
-
Page 2: Table Of Contents
Contents Section Description Page No. CONTENTS TEST INSTRUMENT SAFETY INTRODUCTION 2.1 INTRODUCTION 2.2 FEATURES Installation 3.1 INTRODUCTION 3.2 UNPACKING 3.3 INPUT POWER REQUIREMENTS 3.4 SYSTEM CONFIGURATION 3.5 INSTALLATION 3.6 OPERATING INSTRUCTIONS Setting the Output Voltage and Current Tracking Mode Operation Connecting Multiple Units and Fixed Output 8 TECHNICAL SPECIFICATIONS CONTROLLS AND INDOCATORS... -
Page 3: Test Instrument Safety
Test Instrument Safety Section 1 - WARNING - Normal use of test equipment exposes you to a certain amount of danger from electrical shock because testing must sometimes be performed where exposed voltage is present. An electrical shock causing 10 milliamps of current to pass through the heart will stop most human heartbeats. -
Page 4: Introduction

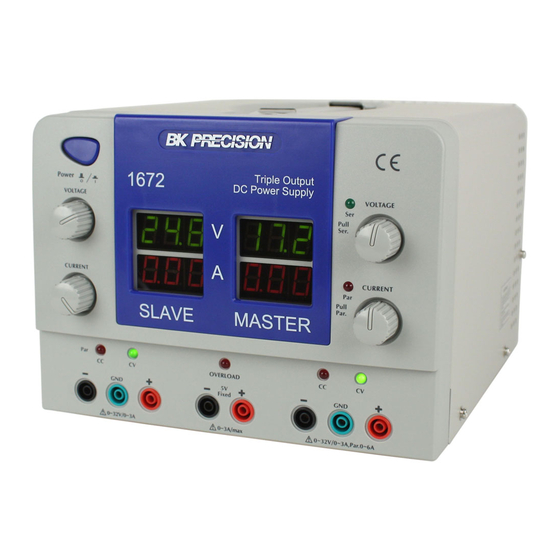

2.2 FEATURES INTRODUCTION The Model 1672 is a Triple Output Regulated DC Power Supply that provides one fixed output (5V/ 3A) and two variable outputs (0 – 32V/ 0 – 3A) ratings. The variable outputs can work independently, or in series tracking, or parallel mode. -
Page 5: Installation
Section 3 Installation INTRODUCTION UNPACKING INPUT POWER REQUIREMENTS SYSTEM CONFIGURATION INSTALLATION OPERATING INSTRUCTIONS INTRODUCTION This unit is tested prior to shipment. It is therefore ready for immediate use upon receipt. The initial physical inspections should be made to ensure that no damage has been sustained during shipment. - Page 6 3.5.2 Load Connections Connect the appropriate load between +ve (Red) and –ve (black) terminal. For model 1672 the load connection is same as above while using indepen- dent output. In serial tracking mode of operation, connect the appropriate load between +ve (Red) terminal of master and –ve (black) terminal of slave.
-
Page 7: Setting The Output Voltage And Output Current
(5) output terminals by the accessory leads. Vary the current adjustment knob clockwise until the 1672 current (Red) displays the required current limit. The C.C. LED will be lighted while adjusting the current limit. Remove the accessory lead after current limit adjustment. -
Page 8: Output Current
(Max 240V). The output voltage will be the SUM of twice of set volt- age of the Master. Set all the 1672, which would be connected in serial operation under serial tracking mode as described in serial tracking mode and adjusts to the same output. - Page 9 Section 6 Multiple units in parallel mode The power supply 1672 can be connected two or more units in parallel to obtain a higher current output (Max. 24A only). Set all the 1672 which will be connected in parallel operation under parallel tracking mode as described in parallel tracking mode and ad- just all units to the same output voltage.
-
Page 10: Tracking Mode Operation
Section 7 Technical Specifications Output Parameters Number of Outputs Three ( One fixed and Two variable) Range 0 to 32 Vdc/ 0 to 3A ( variable) and 5V/ 3A (fixed) Max. output power 195VA Constant Voltage Mode Line regulation <0.01% + 5mV Load regulation <0.2% + 10mV Ripple &... -
Page 11: Introduction
Section 8 CONTROLS AND INDICATORS INTRODUCTION FRONT PANEL DESCRIPTION REAR PANEL DESCRIPTION PANEL LAYOUT INTRODUCTION This chapter explains the operating procedure of the unit. The operation is made very simple by providing front panel Potentiometer control. The Front and rear panel description of the instrument is provided first. Then the operating procedure is explained in detail. - Page 12 16. Slave Voltage Indicator Display in full 3-digits Green 0.56” LED. 17. Slave Current Indicator Display in full 3-digits Red 0.56” LED. 18. Voltage Adjustment knob for adjusting Slave output voltage when master power is at C.V. Mode. 19. Current Adjustment knob for adjusting Slave output current when master power is at C.C.
- Page 13 PANEL LAYOUT FRONT PANEL OF 1672 REAR PANEL OF 1672...
-
Page 14: Maintenance
Section 9 Maintenance INTRODUCTION PREVENTIVE MAINTENANCE SERVICE INFORMATION TEST EQUIPMENT REQUIREMENTS INTRODUCTION This chapter gives information about preventive maintenance and ser- vice information of the unit. PREVENTIVE MAINTENANCE Please follow the following preventive steps to ensure the proper op- eration of your instrument. Never place heavy objects on the instrument. - Page 15 SERVICE INFORMATION WHEN THE UNIT IS NOT TURNING ON. Check if the power ON/OFF switch is turned ON. If not, then check the power cord. Please make sure that the power cord is properly connected to the unit. Please also check the main switch. And ensure that the AC supply at your site is the same as the one mentioned at the rear chassis of the unit.
- Page 16 TEST EQUIPMENT REQUIREMENTS (only required when doing a performance verification test) The following instruments will be required to test the complete installa- tion of the unit. 1). A 4½ Digit Multimeter for verifying the output voltage and current. 2). A 20 MHz dual channel oscilloscope for verifying the Ripple in the DC Output/s.
-
Page 17: Customer Support
Section 10 Customer Support B&K Precision offers courteous, professional technical support before and after the sale of their test instruments. The following services are typical of those available from our toll-free telephone number. 1-800-462-9832 Technical advice on the use of your instrument. Technical advice on special applications of your instrument. - Page 18 Limited One-Year Warranty B&K Precision Corp. warrants to the original purchaser that its product and the component parts thereof, will be free from defects in workmanship and materials for a period of one year from the data of purchase. B&K Precision Corp. will, without charge, repair or replace, at its’ option, defec- tive product or component parts.
-
Page 19: Service Information
Service Information Warranty Service: Please return the product in the original packaging with proof of purchase to the below address. Clearly state in writing the performance problem and return any leads, connectors and accessories that you are using with the device. Non-Warranty Service: Return the product in the original packaging to the below address. - Page 20 Indice Sección Descripción Página INDICE SEGURIDAD DEL INSTRUMENTO INTRODUCCION INTRODUCCION CARACTERISTICAS INSTALACION INTRODUCCION DESEMPAQUE REQUERIMIENTOS DE ENERGIA CONFIGURACION DEL SISTEMA INSTALACION INSTRUCCIONES DE OPERACIÓN ESPECIFICACIONES TÉCNICAS CONTROLES E INDICADORES INTRODUCCION DESEMPAQUE REQUERIMIENTOS DE ENERGIA DISPOSICION DEL PANEL MANTENIMIENTO INTRODUCCION MANTENIMIENTO PREVENTIVO INFORMACION SOBRE SERVICIO REQUERIMIENTOS DEL EQUIPO DE PRUEBA...
-
Page 21: Seguridad Del Instrumento
Sección 1. SEGURIDAD DEL INSTRUMENTO ADVERTENCIA.- El uso normal de equipo de prueba lo expone a un posible riesgo de choque eléctrico debido a que las pruebas pueden realizarse cuando en presencia de alto voltaje expuesto. Un choque eléctrico que permita el paso de 10mA de corriente por el corazón causará... -
Page 22: Introduccion
CARACTERISTICAS INTRODUCCION El modelo 1672 es una fuente de poder regulada de DC que provee una salida fija (5V / 3 A) y dos salidas variables ( 0-32V / 0-3 A). Las salidas variables pueden operar en forma independiente, en modo de rastreo en serie o en modo paralelo. -
Page 23: Instalacion
Sección 3 Instalación INTRODUCCION DESEMPAQUE REQUERIMIENTOS DE ENERGIA CONFIGURACION DEL SISTEMA INSTALACION INSTRUCCIONERS DE OPERACION INTRODUCCION Esta unidad ha sido probada antes de su embarque, por lo que está lista para usarse de inmediato. Es necesario verificar si no ha sufrido daños durante su transportación. DESEMPAQUE Verifique que el empaque no presenta daños al recibirlo. -
Page 24: Configuracion Del Sistema
CONFIGURACION DEL SISTEMA El modelo 1672 opera en modo independiente, en modo de rastreo serial o en modo paralelo. El usuario puede seleccionar el modo deseado siguiendo las instrucciones de operación. INSTALACION 3.3.1 Conexión a la línea de AC Antes de conectar el instrumento a la línea asegúrese que: Ha seleccionado el voltaje correcto El valor del fusible corresponde a la especificación siguiente:... - Page 25 Cortocircuite las terminales de salida +(7) y –(5) con el cable accesorio Varíe la perilla de ajuste de corriente en sentido de las manecillas del reloj hasta que la pantalla de corriente del 1672 (roja) exhiba la corriente límite deseada. El LED C.C. estará encendido durante el ajuste.
- Page 26 (Max. 240V). El voltaje de salida será la SUMA del doble del voltaje establecido por el Master. Establezca el modo de operación de rastreo serial en todo el 1672 como se describe en la sección de operación de dicho modo.
- Page 27 Unidades múltiples en modo paralelo La fuente de poder 1672 permite conectar dos o más unidades en paralelo para obtener una corriente de salida mayor (Max. 24 A). Establezca el modo de operación de rastreo paralelo en todo el 1672 como se describe en la sección de operación de dicho modo y ajuste todas las...
-
Page 28: Especificaciones Técnicas
Sección 4 Especificaciones Técnicas Parámetros de salida Número de salidas Tres (Una fija y dos variables) Rango 0 a 32Vdc/0 a 3 A (variable) y 5V/3 A (fija) Máxima potencia de salida 195VA Modo de Voltaje constante Regulación de línea 0.01% + 3mV Regulación de carga 0.2% + 10mV... -
Page 29: Controles E Indicadores
Sección 5 CONTROLES E INDICADORES 5.1 INTRODUCCION 5.2 DESCRIPCION DEL PANEL FRONTAL 5.3 DESCRIPCION DEL PANEL TRASERO 5.4 FIGURAS INTRODUCCION Este capítulo explica el procedimiento de operación de la unidad. La operación se hace muy sencilla por medio de potenciómetros de control en el panel fron- tal. -
Page 30: Requerimientos De Energia
Pantalla Slave de 3 dígitos de LEDs verde de 0.56” indicadora del voltaje Pantalla Slave de 3 dígitos de LEDs roja de 0.56” indicadora de corriente Perilla de ajuste para el voltaje de salida Slave cuando se opera en modo C.V. -
Page 31: Disposicion Del Panel
FIGURAS PANEL FRONTAL DEL 1672 PANEL TRASERO DEL 1672... -
Page 32: Mantenimiento
Sección 6 Mantenimiento 6.1 INTRODUCCION 6.2 MANTENIMEINTO PREVENTIVO 6.3 INFORMACION SOBRE SERVICIO 6.4 REQUERIMIENTOS DEL EQUIPO DE PRUEBA INTRODUCCION Este Capítulo provee información sobre el mantenimiento preventivo y correctivo de la unidad. MANTENIMIENTO PREVENTIVO Favor de seguir estos pasos para asegurar una operación correcta del equipo. ·... -
Page 33: 6.3 Informacion Sobre Servicio
6.3 INFORMACION SOBRE SERVICIO CUANDO LA UNIDAD NO ENCIENDE Verifique si el interruptor de encendido está en la posición ON. Si no enciende, verifique el cable de corriente; asegúrese que está bien conectado a la unidad. Verifique el interruptor principal. Asegúrese que la fuente de AC de su localidad coincida con la establecida en la parte trasera del chasis de la unidad. -
Page 34: Requerimientos Del Equipo De
REQUERIMIENTOS DEL EQUIPO DE PRUEBA (si se desea efectuar una prueba de desempeño) Para probar la instalación completa de la unidad, se requieren los instrumentos siguientes: Un multímetro digital de 41/2 dígitos para verificar el voltaje y la corriente Un osciloscopio de doble canal de 20Mhz para verificar el rizo en las salidas de DC Una carga resistiva que corresponda a la máxima corriente de la unidad. -
Page 35: Soporte Al Cliente
Sección 7 Soporte al cliente B&K Precision ofrece soporte técnico atento y profesional antes y después de la venta de sus instrumentos de prueba. Los siguientes servicios se ofrecen típicamente desde nuestro teléfono sin cargo 714-921-9095 · Asesoría técnica sobre el uso del instrumento ·... -
Page 36: Informacion Sobre Garantia
Garantía limitada de 1 año B&K Precision Corp. garantiza al comprador original que este producto y sus partes componentes estarán libres de defectos de mano de obra y materiales por un período de 1 año a partir de la fecha de compra. B&K Precision Corp. -
Page 37: Informacion Sobre Servicio
Información para servicio Servicio de garantía: Regrese por favor el producto en su empaque original con prueba de su compra a la dirección indicada abajo. Exprese claramente el problema de desempeño y retorne todos los accesorios, cables, conectores que esté Ud. utilizando con el dispositivo. - Page 38 22820 Savi Ranch Parkway Yorba Linda, CA 92887 TEL: 714-921-9095 PN: 481-5256-9-001 Printed in Taiwan FAX: 714-921-6422 2005 B&K Precision Corp. www.bkprecision.com...
