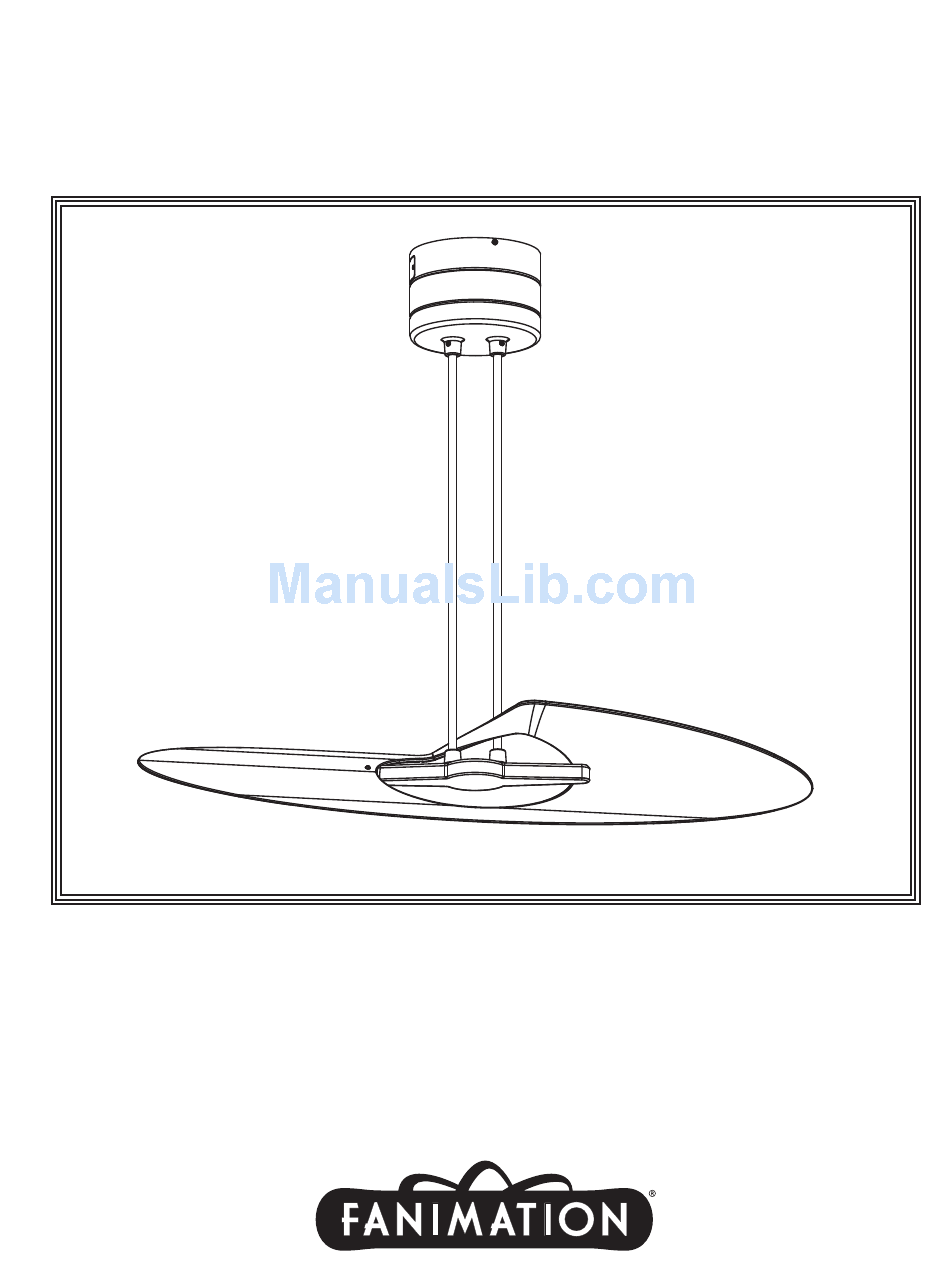

The Marea
™

Ceiling Fan

Net Weight 11.4 kg (25.1 lbs)
Model No. FP8026**
OWNER'S MANUAL
READ AND SAVE THESE INSTRUCTIONS

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the The Marea FP8026 and is the answer not in the manual?

Questions and answers

Related Manuals for Fanimation The Marea FP8026

Summary of Contents for Fanimation The Marea FP8026

  • Page 1: Ceiling Fan

    The Marea ™ Ceiling Fan Net Weight 11.4 kg (25.1 lbs) Model No. FP8026** OWNER’S MANUAL READ AND SAVE THESE INSTRUCTIONS...

  • Page 2: Table Of Contents

    Fanimation. 7. Fanimation reserves the right to modify or discontinue any product at any time and may substitute any part under this warranty. 8. Under no circumstances may a fan be returned without prior authorization from Fanimation. The receipt of purchase must ac- company authorized returns and must be sent freight prepaid to Fanimation.

  • Page 3: Tools Needed For Assembly

    Fanimation. Substitution of parts or accessories not – Two Clip Clevis • Blade Holder Cover assembly designated for use with this product by Fanimation could – Hex Wrench result in personal injury or property damage. Contact • Remote Hand Held (TR33WH) your retail store for missing or damaged parts.

  • Page 4: Energy Efficient Use Of Ceiling Fans

    8 - 9 feet above the floor for optimal airflow. Consult your down into the occupied space.Remember to adjust your Fanimation Retailer for optional mounting accessories. thermostat when using your ceiling fan - additional energy and dollar savings could be realized with this simple step! Turn Off When Not in the Room Ceiling fans cool people, not rooms.

  • Page 5: How To Hang Your Ceiling Fan

    How to Hang Your Ceiling Fan ▲WARNING Ceiling The fan must be hung with at least 7´ of clearance from floor to blades (Figure 1) ▲WARNING To avoid possible electrical shock, be sure electricity is turned off at the main fuse box before hanging. NOTE: If you are not sure if the outlet box is grounded, contact a licensed electrician for advice, as it must be less than...

  • Page 6: How To Wire Your Ceiling Fan - Tr33Wh Remote Control

    How to Wire Your Ceiling Fan - TR33WH Remote Control If you feel that you do not have enough electrical wiring NOTE: If fan or supply wires are different colors than indicated, knowledge or experience, have your fan installed by a licensed electrician.

  • Page 7: How To Assemble Your Ceiling Fan

    How to Assemble Your Ceiling Fan NOTE: This step is applicable after the necessary wiring is completed. (see page 6) 1. Carefully connect the wires with wire connects. (Figure 5) Ceiling Support Cable Figure 5 HARDWARE USED: WIRE CONNECTORS 2. Carefully secure the motor assembly onto the mounting slots on ceiling bracket with the upward-clockwise, quarter- Ceiling turn twist.

  • Page 8: Assembling And Mounting The Fan Blades

    Assembling and Mounting the Fan Blades 1. Securely fasten the support rod to the slot of motor assembly by twisting clockwise. (Figure 8) Motor Assembly Support rod Figure 8 2 Securely tighten the support rod with wrench. (Figure 9) Motor Assembly Support rod Wrench Figure 9...
  • Page 9 Assembling and Mounting the Fan Blades (Cont’d) 4. Assemble the blade holder assembly to the support rod. Postion the blade holder assembly and align the screws holes. (Figure 11) Blade holder Assembly Figure 11 5. Secure the blade holder assembly to the support rod using the 1/8-27 hex nut w/ lockwashers.
  • Page 10 Assembling and Mounting the Fan Blades (Cont’d) 7 Install the clip clevis into the support rods. (Figure 14) Clip Clevis Figure 14 8. Loosen the two screws in the blade holder cover. Retain the screws for installation in Step 8. (Figure 15) Blade Holder Cover Figure 15...

  • Page 11: How To Replace Receiver

    How to Replace Receiver 1. Remove the two screws in the motor assembly. Retain the screws for installation Step 4. (Figure 18) Motor Assembly Figure 18 2. Pull out the housing door assembly from the motor assembly and loosen the wire connectors of receiver. (Figure 19) Housing Door Assembly...

  • Page 12: Operating Instructions - Tr33Wh Remote Control

    Operating Instructions - TR33WH Remote Control 1. Operating & Using Remote Transmitter (Figure 22): Install 3 volt battery (If not using for long periods of time, remove battery to prevent damage to transmitter). Store V, CR2032 the transmitter away from excess heat or humidity. BATTERY 2PCS •...

  • Page 13: Trouble Shooting

    Trouble Shooting ▲WARNING For your own safety turn off power at fuse box or circuit breaker before trouble shooting your fan. Trouble Probable Cause Suggested Remedy 1. Fuse or circuit breaker blown. 1. Check main and branch circuit fuses or circuit breakers.

  • Page 14: Parts List

    Parts List Model #FP8026** Ref. # Description Part # Ceiling Plate Assembly AP802601BL Motor Assembly AMA8026** Support Rod-Long P802615** Support Rod-Short P802606** Blade Holder With Blade Assembly AP802608** Blade Holder Cover Assembly AP802609** Remote Hand Held TR33WH Receiver RECAN56 Hardware Bags Containing: Wire Connectors (4) “...

  • Page 15: Exploded-View Illustration

    The Marea FP8026** ™ Exploded-View Figure 1 NOTE:...
  • Page 16 10983 Bennett Parkway Zionsville, IN 46077 Toll Free (888) 567-2055 FAX (866) 482-5215 Outside U.S. call (317) 733-4113 Visit Our Website www.fanimation.com Copyright 2010 Fanimation 2010/12...

  • Page 17: Ventilador De Techo

    The Marea ™ Ventilador de techo Peso neto 11.4 kg (25.1 lbs) Modelo N.º FP8026** MANUAL DEL PROPIETARIO LEA Y GUARDE ESTAS INSTRUCCIONES...
  • Page 18 GARANTÍA LIMITADA DE POR VIDA DEL MOTOR - Si se produjera una falla en alguna de las partes del motor de su ventilador debido a un defecto en los materiales o en la fabricación durante el tiempo de vida del comprador original, Fanimation proporcionará la pieza de repuesto sin cargo una vez que el ventilador defectuoso sea devuelto a nuestro centro de servicios nacional.

  • Page 19: Instrucciones Para El Desempaque

    La sustitución de piezas o accesorios no – Dos arandelas de presión 1/8 • Cubiertas de soporte de aspas designados por Fanimation para usar con este producto – Dos horquilla Clip podría ocasionar lesiones personales o daños en el •...

  • Page 20: Uso Eficiente De La Energía En Ventiladores De Techo

    óptimo. del reloj. Esto produce una suave corriente ascendente, Consulte en su tienda minorista de Fanimation para que obliga al aire cálido que se acumula cerca del techo a obtener accesorios de montaje opcionales.

  • Page 21: Cómo Colgar El Ventilador De Techo

    Cómo colgar el ventilador de techo ADVERTENCIA Techo Las aspas del ventilador deben estar suspendidas, al menos, a 2 m (7´) del piso (Figura 1) ADVERTENCIA Para evitar posibles descargas eléctricas, asegúrese de que la electricidad esté desconectada en la caja de fusibles principal antes de colgar el ventilador.

  • Page 22: Cómo Realizar La Instalación Eléctrica Del Ventilador De Techo - Mando A Distancia De Tr33Wh

    Cómo realizar la instalación eléctrica del ventilador de techo - Control remoto TR33WH Si considera que no cuenta con la experiencia o los NOTA: Si los cables de suministro o del ventilador son de colores conocimientos eléctricos necesarios, contrate a un electricista autorizado para instalar el ventilador.

  • Page 23: Cómo Ensamblar El Ventilador De Techo

    Cómo ensamblar el ventilador de techo NOTA: Este paso se debe realizar luego de completar la instalación eléctrica necesaria. (consulte la página 22) 1. Conecte con cuidado los cables a través de las conexiones de los cables. (Figura 5) Cuatro conectores de cables Figura 5...

  • Page 24: Instalación Y Montaje De Las Palas Del Ventilador

    Instalación y montaje de las palas del ventilador 1. Fije adecuadamente la varilla de soporte a la ranura de la unidad del motor girándola en el sentido de las agujas del reloj. (Figura 8) Unidad del motor del ventilador Varilla de soporte Figura 8 2.
  • Page 25 Instalación y montaje de las palas del ventilador(cont.) 4. Instale el set de sujeción de palas en la varilla de sujeción. Coloque la unidad de sujeción de palas y alinee los orificios de los tornillos. (Figura 11) Cubiertas de soporte de aspas Figura11 5.
  • Page 26 Instalación y montaje de las palas del ventilador(cont.) 7. Instale el clip ajustable en las varillas de soporte. (Figura 14) horquilla Clip Figura 14 8. Afloje los dos tornillos en la carcasa de sujeción de palas. Guarde los tornillos para su instalación en el paso 8.

  • Page 27: Cómo Sustituir El Receptor

    Cómo sustituir el receptor 1. Extraiga los dos tornillos en la unidad del motor. Guarde los tornillos para su instalación en el Paso 4. (Figrua 18) Unidad del motor del ventilador Figura 18 2. Saque la unidad de compuerta de la carcasa de la unidad del motor y afloje los conectores del cable del receptor.

  • Page 28: Limpieza De Las Aspas

    Instrucciones de funcionamiento - Mando a distancia (TR33WH) 1. Funcionamiento y uso del transmisor remoto (Figura 22): Instale la batería de 3 voltios (si no se va a utilizar por largos períodos de tiempo, retire la batería para evitar daños al BATERIA DE 3V, transmisor).

  • Page 29: Solución De Problemas

    Solución de problemas ADVERTENCIA Para su propia seguridad, desconecte la electricidad de la caja de fusibles o disyuntor antes de solucionar problemas en su ventilador. Problema Causa posible Solución sugerida 1. El fusible o el disyuntor están fundidos. 1. Revise los fusibles del circuito principal y derivado o los disyuntores.

  • Page 30: Lista De Piezas

    Lista de piezas Modelo N.° FP8026** N.° de Ref. Descripción Pieza N.º Unidad de placa del techo AP802601BL Unidad del motor del ventilador AMA8026** Varilla de soporte – larga P802615** Varilla de soporte – corta P802606** Set de sujeción de la pala con unidad de pala AP802608** Cubiertas de soporte de aspas AP802609**...

  • Page 31: Ilustración Del Despiece

    The Marea FP8026** ™ Despiece Figura 1 NOTA: la ilustración que se muestra no está hecha a escala y su configuración real puede variar.
  • Page 32 10983 Bennett Parkway Zionsville, IN 46077 Llame Sin Cargo al (888) 567-2055 FAX (866) 482-5215 Desde fuera de los EE.UU. llame al (317) 733-4113 Visite nuestro sitio Web en www.fanimation.com Copyright 2010 Fanimation 2010/12...
