Wireless Strobe Chime

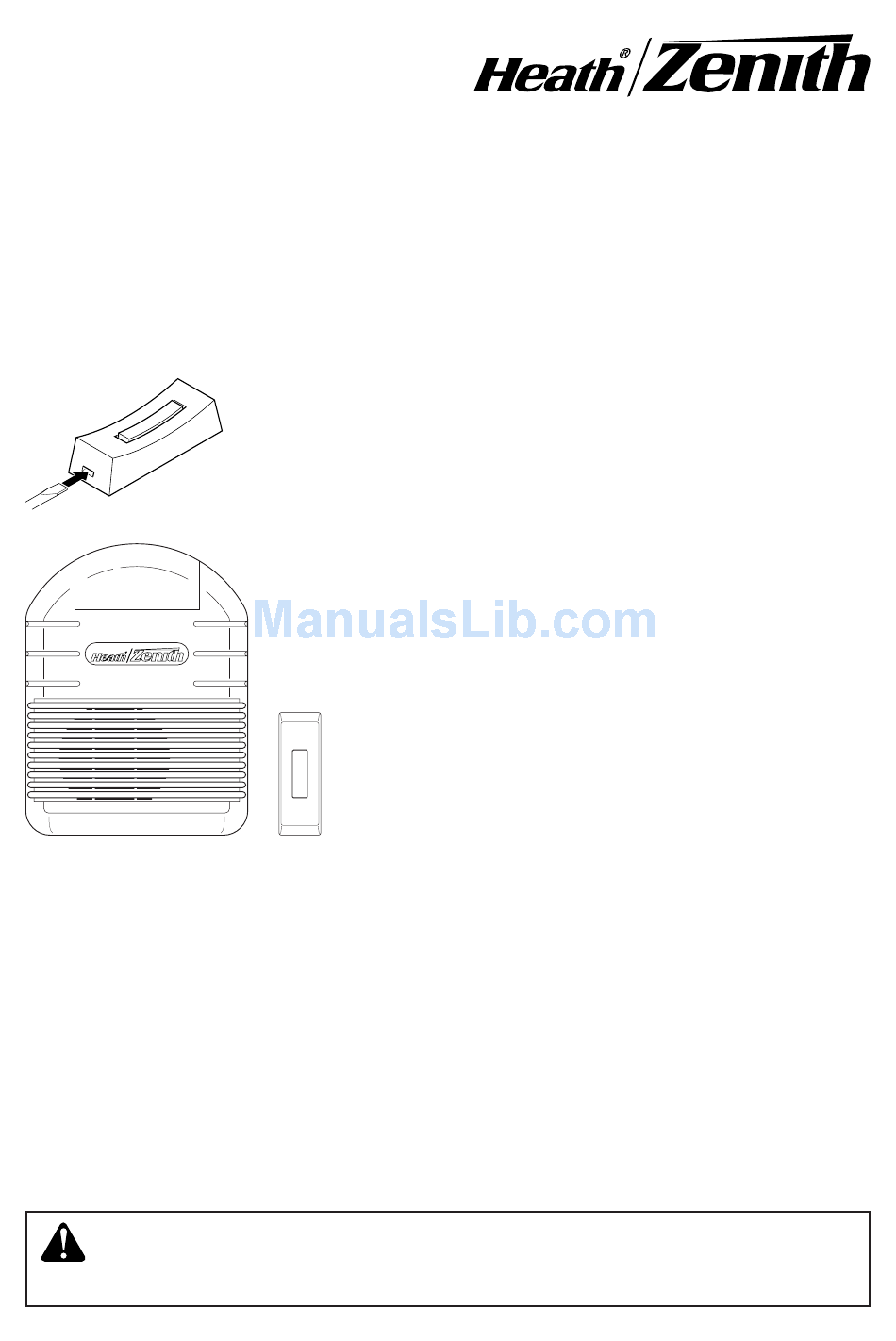

This package includes (Style of push button and chime may vary from illustration):
• Wireless strobe chime
• Wireless push button with battery
• Hardware pack
3.
Test range. Temporarily position push button where you want it mounted.
Press push button to verify chime and push button work properly. If chime
does not sound, see Troubleshooting.
DANGER: Electric shock hazard. Do not open chime. No service-
able components inside. If strobe fails to flash, replace chime.
© 2007 HeathCo LLC
1.
Install alkaline type A23 12 volt push button battery.
Remove back of case by pushing in tab on bottom with
a small screwdriver. Make sure battery is oriented
properly (see page 3).
2.
Plug in wireless chime. To reduce
the risk of electrical shock, this equip-
ment has a polarized plug (one blade
is wider than the other). This plug will
fit in a polarized outlet only one way. If
the plug does not fit fully in the outlet,
reverse the plug. If it still does not fit,
contact a qualified electrician to install
the proper outlet. Do not attempt to
bypass this safety feature.
598-1143-01
