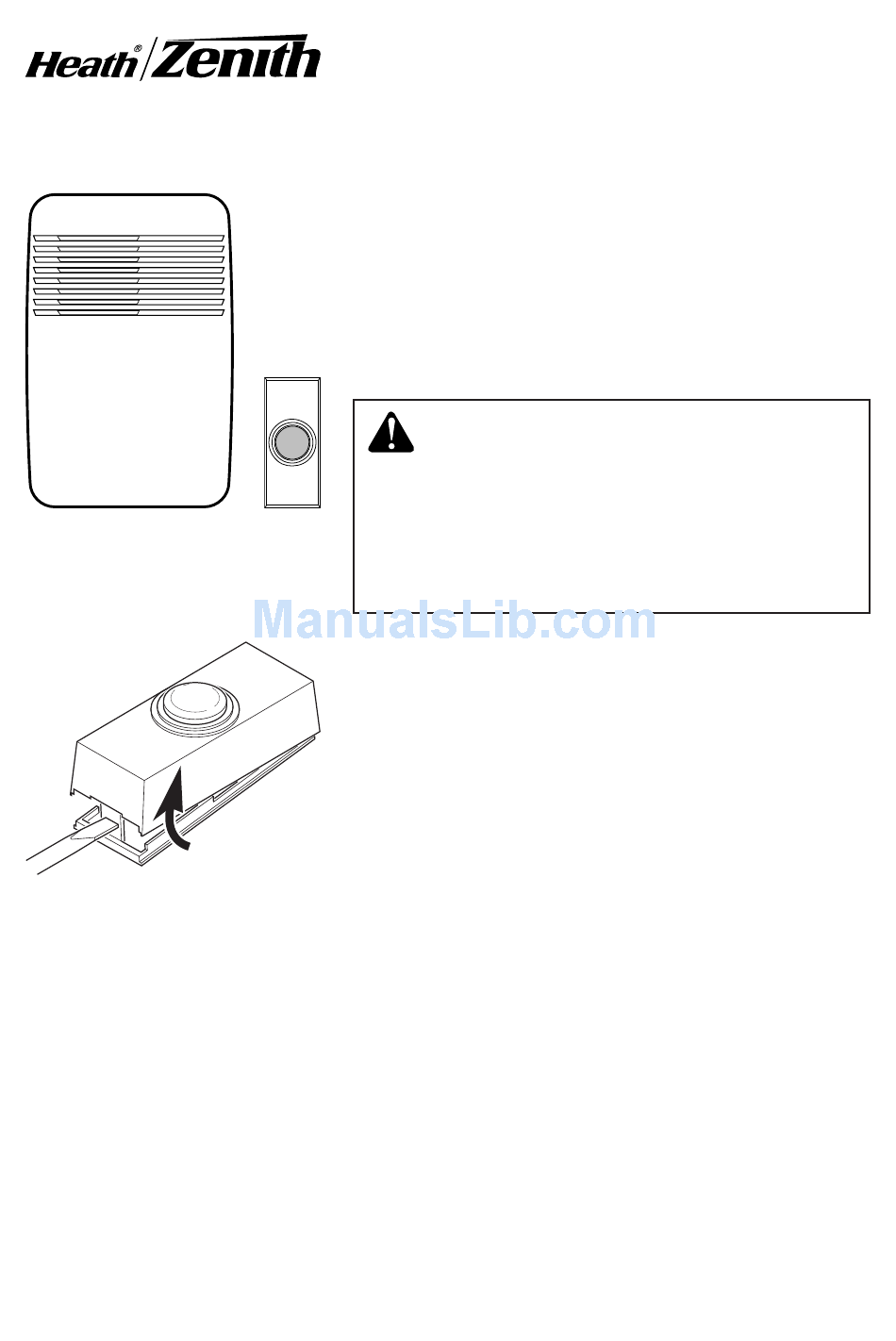

Figure 1
© 2008 HeathCo LLC
Wireless Plug-In
This package includes (Style of push button and
chime may vary from illustration):
• Wireless plug-in chime
• Wireless push button with battery (Specific
models include 2)
• Hardware pack
WARNING: To prevent possible SERI-
OUS INJURY or DEATH:
• NEVER allow small children near
batteries.
• If battery is swallowed, immediately
notify doctor.
1. Install alkaline type A23 12 volt push button
battery (included). Remove back of case by
pushing in tab on bottom with a small screw-
driver (see Figure 1). See diagram inside push
button for correct battery orientation. Note: If
batteries are preinstalled, remove orange
battery tab.
2. Plug in wireless chime. To reduce the risk of
electrical shock, this equipment has a polar-
ized plug (one blade is wider than the other).
This plug will fit in a polarized outlet only one
way. If the plug does not fit fully in the outlet,
reverse the plug. If it still does not fit, contact a
qualified electrician to install the proper outlet.
Do not attempt to bypass this safety feature.
3. Test range. Temporarily position push button
where you want it mounted. Press push button
to verify chime and push button work properly. If
chime does not sound, see Troubleshooting.
Chime
595-5684-09

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 595-5684-09 and is the answer not in the manual?

Questions and answers

Related Manuals for Heath Zenith 595-5684-09

Summary of Contents for Heath Zenith 595-5684-09

  • Page 1 Do not attempt to bypass this safety feature. 3. Test range. Temporarily position push button where you want it mounted. Press push button to verify chime and push button work properly. If chime does not sound, see Troubleshooting. Chime 595-5684-09...
  • Page 2 (see Figure 1). Note: Remove material in screw holes (if needed) before mounting with screws. Attach back of case to door jamb or wall (see Figure 3). Snap front of push button on. • Tape Mounting: When attaching push but- ton using double sided tape, make sure the surface of the door jamb or wall is clean.

  • Page 3: Tune Settings

    Chime: Add a jumper to location 8. Note: All models have both front and back door tune capabilities.We recommend the back door use the Ding tune and the front door use the Ding-Dong tune (or Westminster tune, available on selected chimes). Models that include two push buttons will come factory set for front and back doors.

  • Page 4: Troubleshooting

    • Try locating chime closer to push button. D. Code Setting: WARNING: Disconnect chime unit from power source before opening code access door. Close door and replace screw before reconnecting to power. It is recommended to only change one code position at a time and then check to see if system is functioning properly.
  • Page 5 The range of the wireless chime can vary with location, temperature, and battery condition. Remove screw to open access door Back of Chime 595-5684-09 * Code Settings 1-7 Must Match Both Push Button and Chime Note: Some models might require the use of tweezers to remove and replace the jumpers.

  • Page 6: Technical Service

    (2) this device must accept any interference received, including interference that may cause undesired operation. The user is cautioned that changes or modifications not expressly approved by the party responsible for regulatory compliance could void the user’s authority to operate the equipment. 595-5684-09...

  • Page 7: Limited Warranty

    6140 and 6150 Series 6160 Series HeathCo LLC reserves the right to discontinue and to change specifications at any time without notice without incurring any obligation to incorporate new features in previously sold products. 595-5684-09 LIMITED WARRANTY Warranty Period 1 Year 5 Years...
  • Page 8 Si aún no encaja completamente, póngase en contacto con un electrista competente para qua éste instale el tomacorriente correcto. No trate de suprimir esta característica de seguridad. Inalámbrica 595-5684-09 595-5684-09 S...
  • Page 9 Puerta de acceso al puente (Vea la sección de Tonos o Códigos) Figura 2 Figura 3 595-5684-09 3. Pruebe el alcance. Ponga provisionalmente el pulsador en la posición donde lo quiera instalar. Presione el pulsador para verificar que la campanay el pulsador funcionen apropiadamente.
  • Page 10 Parte de atrás de la campana Programación del tono (No se usa en todos los modelos) Nota: Algunos modelos podrían requerir el uso de pinzas especiales para retirar y colocar los puentes. Figura 4 -10- Programación del tono Dentro del Pulsador 595-5684-09...

  • Page 11: Análisis De Averías

    2. Abra las cajas y localice los puentes tanto en el pulsador como en la campana (vea la Figura 5). 3. Tanto el pulsador como la campana tienen ocho posiciones diferentes de los puentes. Las posiciones de puente del 1 al 7 se usan para programar el código. 595-5684-09 -11- Continúa...
  • Page 12 * Las Calibraciones de Código del 1-7 Deben Co- incidir Tanto en el Pulsador Como en el Timbre Nota: Algunos modelos podrían requerir el uso de pinzas especiales para retirar y colocar los puentes. Figura 5 -12- Dentro del Pulsador 595-5684-09...

  • Page 13: Servicio Técnico

    Se advierte al usuario que cambios o modificaciones no aprobadas expresa- mente por la parte responsable de cumplir con los reglamentos podría invalidar la autoridad del usuario para el uso de este equipo. 595-5684-09 -13-...
  • Page 14 HeathCo LLC se reserva el derecho de descontinuar y de cambiar las especificaciones a cualquier momento, sin previo aviso, sin incurrir en ninguna obligación de tener que incorporar nuevas características en los productos vendidos anteriormente. GARANTÍA LIMITADA Período de Garantía 1 Año 5 Años -14- 595-5684-09...
  • Page 15 être insérée à fond dans la prise, inversez-la. Si elle ne convient toujours pas, demandez à un électricien compétent d'ins- taller une prise appropriée. Ne tentez pas de contourner cette fonction de sécurité. -15- sans fil 595-5684-09 F...
  • Page 16 Enclenchez la partie avant de l’unité de bouton-poussoir en place. • Au moyen de ruban adhésif : Lorsque vous montez l’unité de bouton-poussoir en utilisant du ruban adhésif double face, assurez-vous que la surface du montant de porte ou du mur est propre. -16- 595-5684-09...

  • Page 17: Réglage De La Mélodie

    Enlever la vis pour ouvrir la porte d’accès. Arrière du carillon 595-5684-09 Réglage de la mélodie (Non utilisé sur tous les modèles) Note : Pour certains modèles, il peut être néces- saire d’employer des petites pinces pour ôter et replacer les cavaliers.

  • Page 18: Dépannage

    2. Ouvrez les boîtiers, et repérez les cavaliers de l’unité du bouton-poussoir et du carillon (voir la Figure 5). 3. L’unité de bouton-poussoir et le carillon comptent chacun huit (8) empla- cements de cavalier différents. Les positions 1 à 7 servent au réglage du code. Dépannage -18- 595-5684-09...
  • Page 19 Arrière du carillon Note : Pour certains modèles, il peut être nécessaire d’employer des petites pinces pour ôter et replacer les cavaliers. 595-5684-09 * Les réglages de code 1-7 doi- vent correspondre à l’unité de bouton-poussoir et au carillon...

  • Page 20: Service Technique

    HeathCo LLC se réserve le droit de mettre fin à la production de ses produits ou d’en modifier les spécifications à tout moment, et elle n’est pas tenue d’in- corporer les nouvelles caractéristiques de ses produits aux produits vendus antérieurement. -20- 595-5684-09...
  • Page 21 à vous. Veuillez conserver le reçu portant la date d'achat; vous en aurez besoin pour toutes vos demandes liées à la garantie. Modèle Séries 6140 et 6150 6160 Séries 595-5684-09 GARANTIE LIMITÉE Période de garantie -21- 1 An 5 Ans...
  • Page 22 NOTES / NOTAS _________ _______________________ _______________________ _______________________ _______________________ _______________________ _______________________ _______________________ _______________________ _______________________ _______________________ _______________________ _______________________ _______________________ _______________________ _______________________ _______________________ -22- 595-5684-09...
  • Page 23 NOTES / NOTAS _________ _______________________ _______________________ _______________________ _______________________ _______________________ _______________________ _______________________ _______________________ _______________________ _______________________ _______________________ _______________________ _______________________ _______________________ _______________________ _______________________ 595-5684-09 -23-...
  • Page 24 IT IS REqUIRED fOR ALL WARRANTY REqUESTS. POR FAVOR GUARDE SU RECIBO DE VENTA FEChADO; SE LO REqUIERE PARA CUALqUIER SOLICITUD DE GARANTÍA. VEUILLEz CONSERVER LE REçU PORTANT LA DATE D'AChAT; VOUS EN AUREz BESOIN POUR TOUTES VOS DEMANDES LIéES à LA GARANTIE. -24- 595-5684-09...
