INSTRUCCIONES ILUSTRADAS PARA ORIFICIOS
PERFECTOS DE SALIDAS EN MUROS (con el modelo SCS01)
El procedimiento siguiente ilustra el corte para una caja eléctrica estándar de 2 1/8" X 3 3/4".

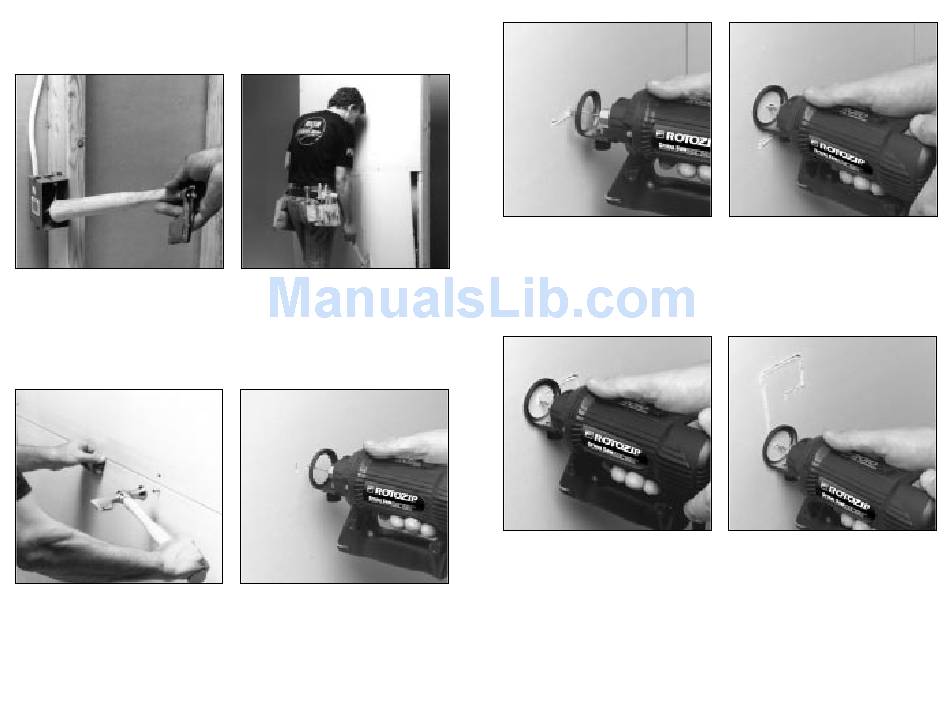

Paso 1
Asegúrese de empujar los cables eléctricos hacia
atrás o que estén en la parte más alejada de la
caja, de manera que la Broca Zip no corte los
cables al insertarla en la pared. El mango de su
martillo puede usarse para este fin.
Paso 3
No clave o fije tornillos a menos de 12" de la
caja, ya que la pared puede combarse o
desprenderse por la presión excesiva.
Paso 2
Antes de fijar la hoja debe hacer una marca cerca
del centro de la abertura de la caja en el lado de
la pared frente a usted. Un martillo para muros
sirve perfectamente para ésto (extremo del
hacha).
Paso 4
Encienda la herramienta y sosteniéndola
firmemente con las dos manos empuje la broca
Zip en el lugar que marcó. Luego guíe la broca
hacia la derecha hasta que sienta y oiga que la
broca toca el borde interior de la caja.
-40-
Paso 5
Empuje la Broca Zip lo suficiente para deslizarla
sobre el borde de la caja de manera que quede
ahora contra el exterior de la caja.
Paso 7
Con un movimiento lento y continuo en el
borde superior sentirá cuando la Broca Zip
llegue a la siguiente esquina. De vuelta a la
esquina y aplique una presión ligera hacia
abajo y hacia adentro hasta que llegue a la
esquina inferior.
Paso 6
Mientras mantiene la Broca Zip en contacto con el
exterior de la caja mueva la herramienta hacia la
izquierda aplicando una presión ligera hacia
adentro y hacia arriba hasta que sienta y oiga que
que llega a la esquina. Al dar vuelta a la esquina
aplique una presión ligera hacia la izquierda y
hacia abajo.
Paso 8
Mueva la Broca Zip derecho y hacia arriba
manteniendo una presión ligera y continua
hacia la caja.
-41-
