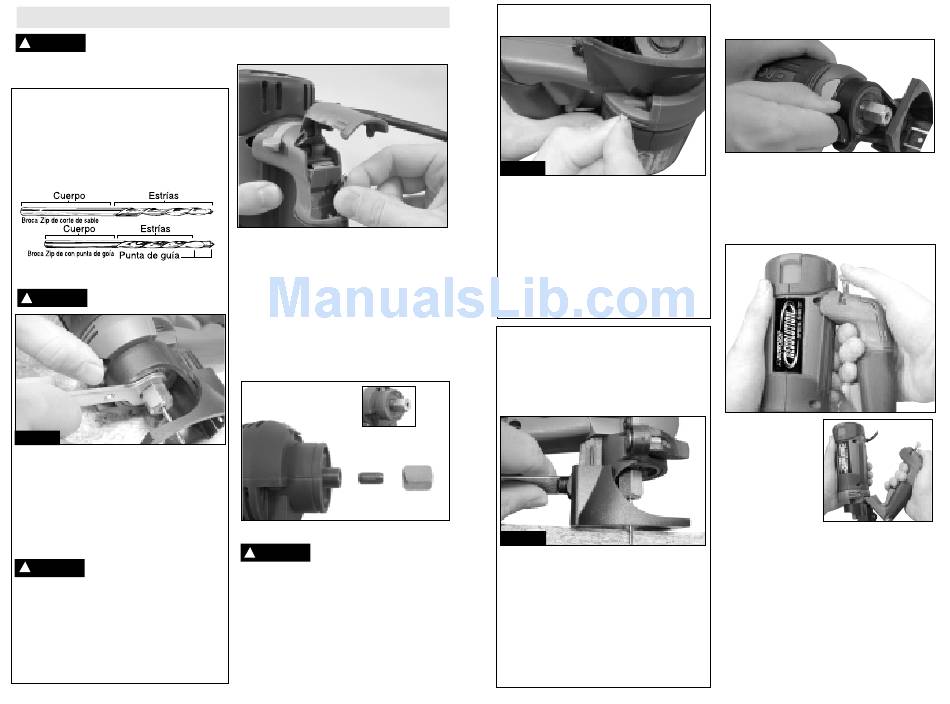

RotoZip Revolution Rev01 Owner's Manual page 19

Instrucciones de utilización
Desconecte el enchufe de la
ADVERTENCIA
!
fuente de alimentación antes de
cualquier ensamble, ajuste o cambio de accesorios.
Esta medida de seguridad elimina los riesgos de la
puesta en marcha accidental de la herramienta.
PASO 1: INSTALACIÓN DE BROCAS ZIP
Las Brocas Zip se sujetan con un sistema de boquilla.
Para su comodidad, instalamos en su herramienta la
boquilla de 1/8" (para Brocas Zip de 1/8") . El paquete
de Brocas Zip que acompaña su herramienta incluye
la boquilla de 1/4" (para Brocas Zip de 1/4"). Utilice
únicamente Brocas Zip de Roto Zip Tool
Corporation con su herramienta Spiral Saw.
Identifique las diferentes piezas de sus brocas.
Los bordes de las Brocas Zip
ADVERTENCIA
!
tienen filo manéjelas con cuidado.
Paso 1
Para insertar la Broca Zip en la herramienta,
retire la llave del equipo estándar y ubique el
botón de bloqueo del eje. Mantenga oprimido
este botón con una mano y con la otra afloje al
mismo tiempo la tuerca de la boquilla girándo con
la llave a la izquierda un par de vueltas. Retire la
broca vieja (si la hay), inserte la espiga de la
broca en la boquilla de manera que sobresalga
de la boquilla de 1/16" a 1/8" de la espiga.
No permita que los bordes con
CUIDADO
!
filo de la broca queden adentro
de la boquilla y no apriete demasiado la boquilla
en la broca de lo contrario se reducirá la vida útil
de la broca.
Después de colocar correctamente la broca en la
boquilla, oprima el botón de bloqueo del eje y
apriete al mismo tiempo la boquilla girando a la
derecha, primero con la mano y luego con la llave.
hasta que la broca quede fija con seguridad.
Área para guardar la boquilla y la broca en
el mango
®
Cambio de boquilla
Como se indicó antes, la boquilla de 1/8" se
usa con Brocas Zip de 1/8" de diámetro y la de
1/4" con Brocas Zip de 1/4". Para cambiar la
boquilla, primero retire la broca. Continue
aflojando y desenrosque la tuerca de la boquilla
hasta que pueda retirarla de la herramienta y
reemplácela con otra (puede usarse cualquiera
de los dos extremos de la boquilla). Con la
mano vuelva a apretar la tuerca de la boquilla
en la boquilla girando hacia la derecha. Ahora
puede insertar una nueva broca como se indica
en el paso 1.
SISTEMA COMPLETO
TUERCA DE
BOQUILLA
BOQUILLA
SISTEMA SEPARADO
CUANDO ALMACENE su
CUIDADO
!
herramienta sin haber una
broca en la boquilla NO APRIETE la tuerca de
la boquilla en una boquilla vacía, de lo contrario
reducirá la abertura de la boquilla y dificultará
insertar brocasen el futuro.
-36-
PASO 2: AJUSTE DE LA DESVIACIÓN
DE AIRE
Paso 2
Asegurese siempre que la herramienta esté
apagada (posición "0") antes de hacer cualquier
ajuste a la desviación de aire.
La salida de la desviación de aire vuelve a
enviar el aire frio hacia la placa de la base para
ayudar a expulsar los residuos que se quedan
en la placa de la base al cortar.
Para abrir la abertura de la desviación de aire
empuje hacia la superficie de corte y deslice la
palanca de la desviación de aire hacia el
mango. Para cerrar la abertura, deslice la
palanca hacia afuera del mango..
PASO 3: AJUSTE DE LA GUÍA DE
PROFUNDIDAD ANTES DEL CORTE
Esta herramienta puede cortar materiales con un
espesor de hasta 1". Ajuste la profundidad del
corte con la guía de profundidad que está formada
por la guía de profundidad, la palanca de bloqueo,
la placa de la base ajustable y el tornillo de fijación.
Paso 3
Localice la placa de la base y su tornillo de
fijación. Con el extremo de la llave estándar
afloje el tornillo (a la izquierda) hasta que la
placa de la base pueda deslizarse hacia arriba
o abajo, a la profundidad deseada de corte. Es
más eficaz ajustar la placa dejando que la
broca sobresalga 1/8" aprox.del material que
va a cortar. Ejemplo, para cortar una madera
con espesor de 1/2", ajuste la placa dejando
sobresalir la broca 5/8" abajo de la placa como
se muestra aquí. Vuelva a apretar el tornillo
girando a la derecha.
Retirar la guía de profundidad de la
herramienta y reinstalar
Para retirar la guía de profundidad libere la
palanca de bloqueo y empuje todo el ensamble
hacia afuera de la herramienta. Para reinstalar
el ensamble, reemplace completamente la guía
en el collarín de la herramienta y asegure la
palanca de fijación.
Retirar y reemplazar el mango
Apague y desconecte
la herramienta y
sujétela firmemente.
Deslice para abrir la
palanca de bloqueo
de leva a la posición
de abierto. Levante
con cuidado el
extremo posterior del
mango y el perno de
bloqueo de leva se desenganchará de la
herramienta. Siga levantando el mango con
cuidado y se desengancharán también los 2
sujetadores del frente del mango. Retire el
mango de la herramienta. Cuando el mango se
destraba de la herramienta, sólo puede operarla
en la posición de encendido "2" .
Para reemplazar el mango, siga los pasos
anteriores a la inversa.. Enganche con cuidado
los 2 sujetadores del frente, deslice el perno de
bloqueo en la abertura. Empuje con cuidado el
mango para asegurarse que ambos extremos
estén fijos antes de usarlo.
