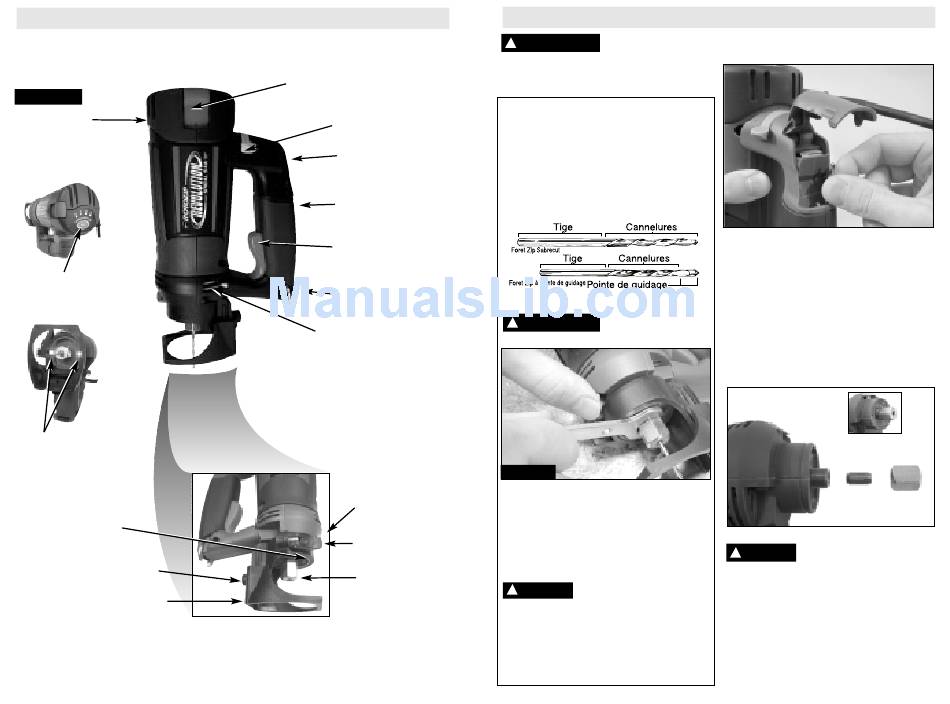

Caractéristiques et fonctions
Débrancher la fiche de la prise de courant avant d'exécuter un assemblage, d'effectuer un réglage ou de
changer un accessoire. Cette mesure de précaution réduira le risque que l'appareil se mette en marche de
manière imprévue.
REV01
PRISES
D'AIR
PANNEAU DE COMMANDE
DE VITESSE
(avec indicateur à DÉL)
LAMPES DÉL À
HAUTE INTENSITÉ EN
RETRAIT
SUPPORT DU
GUIDE DE
COUPE
VIS DE BLOCAGE
DE LA BASE
BASE
RÉGLABLE
REMARQUE : Pour connaître les caractéristiques techniques de l'appareil, se reporter à sa plaquette signalétique.
CURSEUR À 3 POSITIONS AVEC
INTERRUPTEUR RAPIDE
MANETTE À CAME
POUR DÉTACHER LA
POIGNÉE
RANGEMENT DE
MORS ET DE
FORETS ZIP
POIGNÉE
AMOVIBLE
INTERRUPTEUR À
DÉTENTE
CLÉ ET
RANGEMENT
RÉGLAGE DE LA
DÉRIVATION D'AIR
Angle inversé
BOUTON DE
BLOCAGE
D'ARBRE
MANETTE DE
BLOCAGE À
CAME
ÉCROU DE
MORS
-20-
Mode d'emploi
Débrancher la fiche de la
MISE EN GARDE
!
prise de courant avant
d'exécuter un assemblage, d'effectuer un réglage ou
de changer un accessoire. Cette mesure de
précaution réduira le risque que l'appareil se mette en
marche de manière imprévue.
1. ÉTAPE : INSTALLATION DES
FORETS ZIP
Les Forets Zip sont tenues en place par un collet.
Lors de la fabrication de l'outil, le mors de 3,2 mm
(utilisé avec les Forets Zip de 3,2 mm) a été installé.
Le mors de 6,4 mm (utilisé avec les Forets Zip de
6,4 mm) se trouve dans le paquet de Forets Zip
fourni avec l'appareil. Utiliser exclusivement des
Forets Zip de Roto Zip Tool Corporation avec la
scie mécanique à spirale.
Identifier les parties des Forets Zip
Les arêtes des Forets Zip
MISE EN GARDE
!
sont tranchantes et
.
doivent être manipulées avec soin
1. étape
Pour introduire une Foret Zip dans l'outil, retirer
d'abord la clé fournie et identifier le bouton de
blocage de l'arbre. Tenir ce bouton enfoncé avec une
main et, en même temps, desserrer l'écrou de mors
avec l'autre main en le tournant quelques tours à
gauche à l'aide de la clé. Retirer la Foret Zip (s'il y en
a une), puis introduire dans le mors la queue de la
nouvelle Foret Zip de manière à ce que 1,6 à 3,2 mm
de tige lisse soit visible au-delà du mors.
Ne pas permettre aux arêtes
ATTENTION
!
tranchantes de la Foret Zip de
pénétrer dans le mors et ne pas serrer le mors sur les
arêtes. Cela réduirait la longévité des Forets Zip .
Une fois la Foret Zip bien installée dans le mors,
enfoncer le bouton de blocage d'arbre et serrer en
même temps l'écrou de mors en le tournant à droite,
d'abord avec les doigts, puis avec la clé jusqu'à ce
que la Foret Zip soit retenue solidement.
Compartiment de rangement de mors et de
Forets Zip situé dans la poignée
Changement du mors
Comme on l'a mentionné plus haut, le mors de
3,2 mm s'utilise avec les Forets Zip de 3,2 mm et le
mors de 6,4 mm s'utilise avec les Forets Zip de
6,4 mm. Pour changer le mors, commencer par
retirer la Foret Zip. Continuer ensuite de dévisser
l'écrou de mors jusqu'à ce qu'il se détache de
l'appareil. Retirer le mors et le remplacer par l'autre.
(Les deux mors sont réversibles et s'utilisent
indifféremment dans un sens comme dans l'autre.)
Serrer à nouveau l'écrou sur le mors en le tournant à
droite avec ses doigts. On peut maintenant y
introduire une Foret Zip de la manière indiquée à la
1 étape (ci-dessus).
COLLET COMPLET
ÉCROU
DE MORS
MORS
COLLET EN PIÈCES
DÉTACHÉES
EN RANGEANT l'appareil sans
ATTENTION
!
Foret Zip dans le mors, NE PAS
serrer complètement l'écrou sur le mors vide. Cela
rétrécirait l'ouverture du mors et ferait en sorte à
l'avenir qu'il soit impossible d'y introduire des
Foret Zip.
