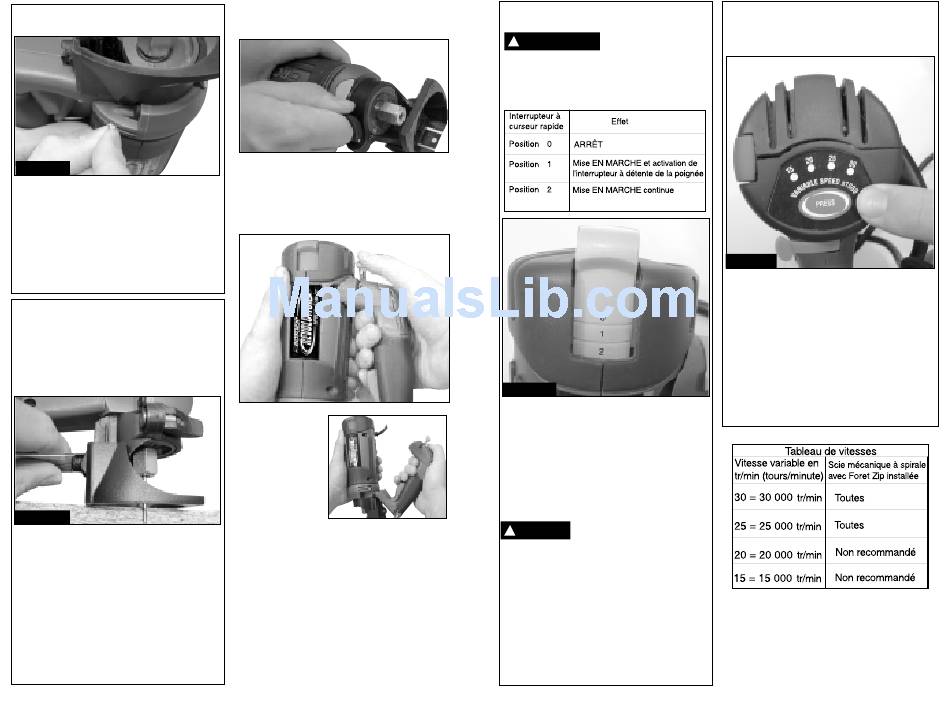

2. ÉTAPE : RÉGLAGE DE LA
DÉRIVATION D'AIR
2. étape
Toujours s'assurer que l'outil est ÉTEINT (position 0)
avant de régler les volets de dérivation d'air.
Le volet de dérivation d'air oriente l'air servant au
refroidissement de l'appareil vers la base afin de
chasser les copeaux qui s'y sont accumulés pendant
la coupe.
Pour ouvrir le volet afin que l'air soit dirigé vers la
surface de coupe, glisser la manette vers la
poignée. Pour fermer le volet, glisser la manette
dans l'autre sens.
3. ÉTAPE : RÉGLAGE DU GUIDE DE
COUPE AVANT DE TAILLER
La scie Revolution est conçue pour tailler des
matériaux d'une épaisseur allant jusqu'à 25 mm. Se
servir du guide de coupe pour ajuster la profondeur
de la surface à tailler. Ce guide fait partie d'un
ensemble qui inclut le guide et sa manette de
blocage ainsi que la base et sa vis de blocage.
3. étape
Identifier la base et sa vis de blocage. En se servant
de l'extrémité de la clé, desserrer (tourner à gauche)
la vis juste assez pour permettre à la base de glisser
jusqu'à la profondeur de coupe désirée. Pour assurer
les meilleures performances, régler la base pour que
la Foret Zip dépasse d'environ 3 mm la surface à
tailler. par exemple, pour tailler une planche de
contreplaqué de 13 mm, régler la base pour que la
Foret Zip dépasse de 16 mm sous la base, comme le
montre l'illustration. Serrer à nouveau la vis en la
tournant à droite.
Démontage du guide de coupe
et réinstallation
Pour détacher le guide de coupe de l'appareil,
dégager d'abord la manette de blocage, puis enlever
l'ensemble complet en tirant. Pour réinstaller
l'ensemble, le replacer sur le collet de l'appareil et
engager la manette de blocage.
Démontage et remontage de la poignée
.
Éteindre l'appareil et
le débrancher. Le
tenir solidement.
Glisser la manette à
came en position de
déblocage. Soulever
doucement l'arrière
de la poignée de
manière à dégager la
tige de blocage de
l'appareil. Continuer
de soulever doucement la poignée de manière à
déloger les deux pattes à l'avant de la poignée.
Détacher la poignée de l'appareil. Sans la poignée,
l'appareil ne s'utilise qu'à la position de MARCHE 2.
Pour réinstaller la poignée, refaire l'opération en sens
inverse. Engager soigneusement les deux pattes
avant dans l'appareil, puis glisser la tige de blocage
dans son logement. Avant d'utiliser l'appareil, vérifier
en tirant dessus doucement que la poignée est bien
engagée des deux côtés.
-22-
4. ÉTAPE : IDENTIFICATION DU
INTERRUPTEUR À CURSEUR RAPIDE
Ne jamais laisser l'outil
MISE EN GARDE
!
sans surveillance avec le
sélecteur en position de MARCHE 1 ou 2.
L'appareil est actionné par un curseur à trois
positions avec arrêt rapide qui est situé à l'arrière de
l'appareil.
4. étape
La position 0 est la position d'ARRÊT.
La position 1 met l'outil en marche et active
l'interrupteur à détente qui se trouve sur la poignée.
Lorsque le sélecteur est glissé à la première position,
la position 1, l'appareil se met en marche ; il est alors
en attente et pourra être activé à l'aide de
l'interrupteur à détente se trouvant sur la poignée
détachable. Pour ÉTEINDRE l'outil, relâcher
l'interrupteur à détente et ramener le sélecteur à la
position 0.
Ne jamais laisser l'appareil sans
ATTENTION
!
surveillance avec le sélecteur à la
position de MARCHE 1, car il est alors en attente et
on peut en faire tourner la Foret Zip par seule
pression de l'interrupteur.
La position 2 met l'appareil en marche continue.
Lorsque le sélecteur est glissé à la seconde position,
la position 2, alors l'appareil fonctionne sans
interruption. Pour l'ÉTEINDRE, ramener le sélecteur
à la position 0.
Remarque : Lorsque la poignée auxiliaire est
détachée, l'appareil ne s'utilise qu'à la position de
MARCHE 2.
5. ÉTAPE : IDENTIFICATION DE
L'INDICATEUR DE VITESSE
La scie mécanique à spirale Revolution s'utilise à des
vitesses de 15, 20, 25 et 30 000 tr/min.
5. étape
* La vitesse par défaut est 30 000 tr/min. Cela signifie
que si vous ÉTEIGNEZ l'appareil et le RALLUMEZ, il
se réglera automatiquement sur 30 000 tr/min.
* Lorsque l'outil est EN MARCHE (en position 1 ou 2),
l'utilisateur peut changer la vitesse en appuyant sur la
touche de VITESSE VARIABLE.
* Une lampe rouge à DÉL indique la vitesse
sélectionnée..
* Pour obtenir les meilleurs résultats de la scie
mécanique utilisée avec les Foret Zip, il est
recommandé de la faire tourner à 25 000 ou à
30 000 tr/min. L'appareil ne réalisera pas une coupe de
bonne qualité au régime de 15 000 ou 20 000 tr/min.
-23-
