AG Neovo E-17 Manualul Utilizatorului

17/19" lcd monitor
Hide thumbs Also See for E-17:

Advertisement

Quick Links

E
Seria
Monitor LCD
Manualul utilizatorului

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the E-17 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for AG Neovo E-17

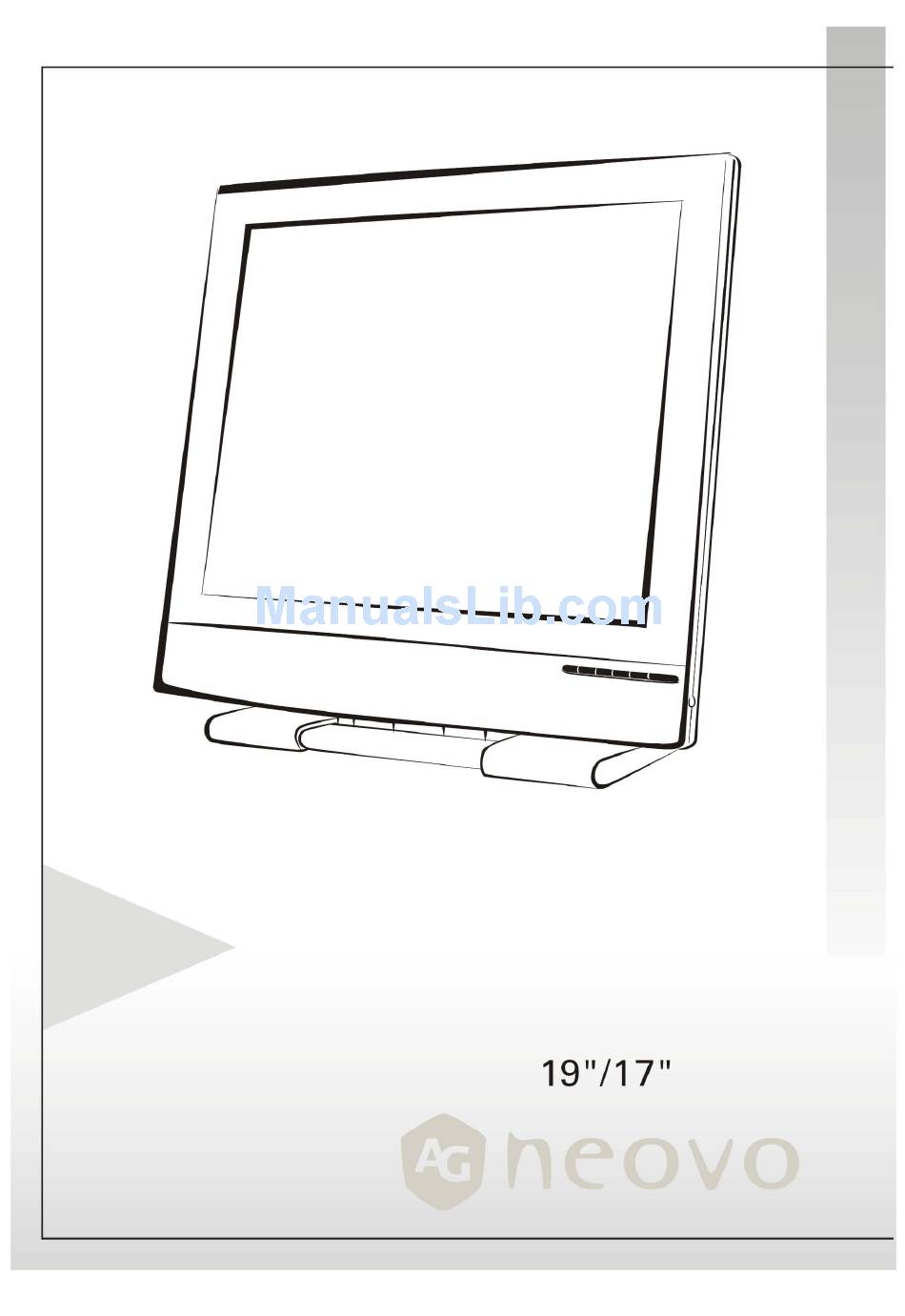

  • Page 1 Seria Monitor LCD Manualul utilizatorului...
  • Page 2: Table Of Contents

    Sumar Note Înainte de Folosire ..................2 Instalare......................... 2 Conectarea la putere ..................... 2 Întreţinere ......................2 Livrarea monitorului ....................2 Reglarea Unghiului de Vedere pentru afişajul LCD ..........3 Blocarea Bazei ...................... 3 Montarea pe Perete....................4 Pornire ........................5 Recepţie Monitor LCD ...................
  • Page 3: Note Înainte De Folosire

    Note Înainte de Folosire Instalare • Nu acoperiţi şi/sau nu blocaţi fantele de ventilare din spatele monitorului. • Nu instalaţi monitorul în apropiere de surse de căldură, precum radiatoare sau ţevi pentru aer condiţionat, sau într-un loc expus luminii solare, prafului excesiv, vibraţiilor mecanice, sau şocurilor.
  • Page 4: Reglarea Unghiului De Vedere Pentru Afişajul Lcd

    Reglarea Unghiului de Vedere pentru afişajul LCD Puteţi regla acest unghi al ecranului LCD între 5°~25° apucând cu ambele mâini colţurile superioare ale monitorului şi pliind până la unghiul dorit. Blocarea Bazei Dacă doriţi să îndoiţi baza cu 90 de grade pentru transport, vă rugăm să împingeţi cele 2 clipsuri metalice aflate pe partea de aşezare a bazei şi să...
  • Page 5: Montarea Pe Perete

    Montarea pe Perete Dacă doriţi să montaţi Monitorul dv. LCD pe perete, vă rugăm să urmăriţi paşii prezentaţi mai jos, folosind kitul de montare pe perete, sau braţul special. Mai întâi, îndepărtaţi plăcuţa din spate Inseraţi o monedă, sau o şurubelniţă plată în slotul capacului din spate şi trageţi în afară plăcuţa.
  • Page 6: Pornire

    Pornire Recepţie Monitor LCD După ce aţi scos din ambalaj monitorul dv. LCD, controlaţi existenţa următoarelor articole în pachet:: • Monitor LCD • Transformator (Trebuie să fie unul dintre următoarele: Linearity LAD6019AB4, sau Li Shin LSE0217B1250) • Cordonul de alimentare •...
  • Page 7: Butoane De Control

    Butoane de Control Vedere Frontală Butonul PORNIT/OPRIT Apăsaţi o dată pentru a PORNI monitorul LCD şi încă o dată pentru a-l OPRI. LED-ul de Alimentare LED-ul de Alimentare va avea culoarea verde în timpul funcţionării normală şi portocaliu atunci când monitorul se află în modul Aşteptare. Auto Reglare Funcţia de reglare automată...
  • Page 8: Instalare

    Instalare Conectare ecran LCD la un PC (Analog)— Se scot toate materialele de ambalare. Plasaţi ecranul dv. LCD într-un spaţiu corespunzător. Asiguraţi-vă că este suficient spaţiu pentru reglare, în special în spatele panoului de comandă. Închideţi PC-ul şi conectaţi cablul D-sub 15-pin VGA inclus în pachet pentru portul VGA pe PC-ul dv.
  • Page 9: Reglare Ecran Lcd

    Reglare ecran LCD În meniul OSD veţi găsi tot felul de funcţii care să vă ajute la reglarea monitorului dv. LCD la performanţe optime. Important! Deşi este disponibilă reglarea manuală a funcţiunilor monitorului LCD, vă recomandăm cu hotărâre să utilizaţi funcţia de reglare automată, prin care sunt presetate toate valorile funcţiilor în vederea obţinerii unei performanţe optime a monitorului.
  • Page 10 Transparenţă OSD • Selectaţi Transparenţa OSD în meniul de reglare OSD pentru a ajusta transparenţa în fereastra OSD. • Apăsaţi şi butonul pentru reglare. Faza & Ceas • Selectaţi Ceas şi Faza în meniul de reglare a monitorului pentru a modifica distorsiunea semnalului video.
  • Page 11 Atenţie! Pentru o performanţă optimă a monitorului dv. LCD, setaţi modul TEXT atunci când rezoluţia este fixată la 720x400, sau 720x350 pixeli, sau GRAFIC atunci când rezoluţia este fixată la 640x350 sau 640x400 pixeli. Reapelare • Selectaţi Reapelare pentru a reseta toate funcţiile la valorile setate implicit. •...
  • Page 12: Mesaje De Avertizare Şi Ghid De Probleme

    Mesaje de Avertizare şi Ghid de Probleme Mesaje de Avertizare Atunci când apare pe ecran un mesaj de avertizare, verificaţi următoarele puncte pentru identificarea problemei care vă afectează monitorul LCD. NU AVEM SEMNAL DE Atunci când nu este detectat semnal de intrare de la nici un port INTRARE de intrare.
  • Page 13: Ghid Probleme

    Ghid Probleme Simptoame De Verificat • • NU avem imagine Verificaţi dacă alimentarea ecranului LCD este PORNITĂ. • • LED –ul de putere este Verificaţi dacă transformatorul este corect conectat la ecranul stins dv. LCD. • Verificaţi dacă cordonul de alimentare este conectat corect la transformator.
  • Page 14: Specificaţie

    Specificaţie 19” Mărime 19’’ (480 mm) diagonală Panou Rezoluţie (max.) 1280 x 1024 Orizontal: 24kHz – 80kHz, Frecvenţa Vertical: 49Hz - 75Hz Semnal Intrare Ceas Pixel (max.) 135 MHz Conector Alimentare Mufa AC cu 3-Pini Interval înclinare Reglabil 5º - 25º Greutate Netă...
  • Page 15: Canada

    CANADA Acest Regulament FCC de Clasă-B este conform cu Regulamentul dispozitivelor digitale pentru echipamentele cauzatoare de Interferenţă din Canada. Precizări FCC Acest dispozitiv se conformează Secţiunii 15 a listei FCC. Procedurile de funcţionare trebuie să îndeplinească următoarele condiţii: (1) acest dispozitiv acest dispozitiv nu trebuie să ducă la interferente periculoase şi (2) acest dispozitiv trebuie să...
  • Page 16: Informaţii Pentru Utilizatori, Aplicabile În Ţările Uniunii Europene

    Informaţii pentru utilizatori, aplicabile în ţările Uniunii Europene Simbolul de pe produs sau ambalajul acestuia înseamnă că eliminarea acestui produs se face separat de gunoiul menajer normal. Vă rugăm să ţineţi cont că este responsabilitatea dumneavoastră să eliminaţi echipamentele electronice prin intermediul centrelor de reciclare, pentru a contribui la conservarea resurselor naturale.
  • Page 17: Tco'95

    TCO'95 Felicitări! Aţi achiziţionat un produs modern, conform cerinţelor TCO'95 aprobate şi etichetate corespunzător! Alegerea dv. v-a făcut să deveniţi proprietarul unui produs dezvoltat în vederea utilizării profesionale. Produsul dv. contribuie totodată la protecţia mediului şi la dezvoltarea ulterioară a produselor electronice adaptate la mediul în care trăim.
  • Page 18 TCO Development Unit S-114 94 Stockholm, Suedia Fax: +46 8 782 92 07 Email (Internet): development@tco.se Informaţii curente despre TCO'95, produse aprobate şi etichetate pot fi de asemenea obţinute prin Internet, la adresa: http://www.tco-info.com/ TCO’95 este un proiect co-operativ între TCO (Confederaţia Suedeză a Angajaţilor Profesionişti), Naturskyddsforeningen (Societatea Suedeză...

This manual is also suitable for:

E-19E series
