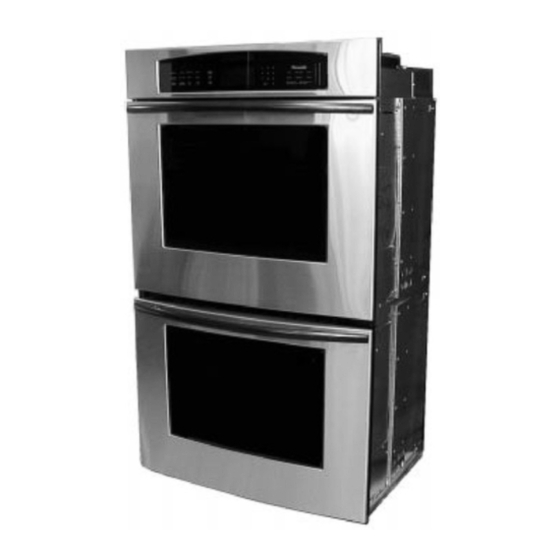

Built-in electric convection ovens
Hide thumbs
Also See for SEC271:
- Care and use manual (112 pages) ,
- Care and use manual (38 pages) ,
- Installation instructions manual (11 pages)
Chapters
Table of Contents
Related Manuals for Thermador SEC271
Summary of Contents for Thermador SEC271
- Page 1 INSTALLATION INSTRUCTIONS Models: SEC271 B u i l t-i n E l e c t r i c C o n v e c t i o n O v e n s SEC272 SECD272 SEC301 SEC302 SECD302 SEM272 SEMW272...
-
Page 2: Table Of Contents
Please read this entire instruction manual before proceeding. IMPORTANT: IMPORTANT: Local codes vary. Installation, electrical connections, circuit breakers and grounding must comply with all applicable codes. Save these instructions for the Local Electrical Inspector's use. INSTALLER: Please leave these Installation Instructions with this unit for the owner. -
Page 3: Step 1: Unpacking
STEP 1: UNPACKING Cut the bands from the carton. Carefully remove Figure 1 Oven Base Attachment the carton, fillers and all packing material. Included with your new Thermador oven are the following: Number of Racks Per Oven Model SEC271 - 3... -
Page 4: Step 2: Cabinet Preparation
STEP 2: CABINET PREPARATION The cabinet cutout dimensions for wall mounted NOTE: The conduit box for double ovens and under the counter installations are shown in (SEC272, SECD272, SEC302, SECD302, C272, Figs. 2 and 3, respectively. C302, CM302, SEMW272 and SEM272) should be located above the unit to facilitate connecting and It is good practice, when oven is installed at the servicing. -
Page 5: Sec272
(64, 8 cm) (61, 0 cm) (24, 8 cm) (130, 8 cm) (68, 0 cm) (60, 6 cm) (55, 9 cm) 27" Built-In Electric Single Wall Ovens: C271, SEC271 Cabinet Cutout Dimensions Overall Dimension Door A (Height) B (Width) C (Depth) -
Page 6: C272
Downdraft units cannot be installed in this configuration; Thermador overhead ventilation is recommended. A Thermador cooktop should be installed on the Side-by-side Units same center line as the under-the-counter single oven. Follow the installation instructions provided The minimum distance required for side-by-side with cooktop for installation of cooktops. - Page 7 Figure 3 - Cabinet Cutout - 30" Single Oven Under-the-counter Installation Figure 3b Fig. 3a Cooktop Cutout - See Cooktop Installation 28-1/4" Instructions " (72, 4 cm) 4" (10, 2 cm) Nominal Toe Space See Fig. 2 Figure 3d (SEC301; C301; CM301) Fig.
-
Page 8: Step 3: Electrical Installation
CIRCUIT REQUIRED 1. Connect the red oven wire to the red electrical 208 Volt, 60 Hz 240 Volt, 60 Hz supply wire (hot wire). SEC301, SEC271, 25 AMP 30 AMP 2. Connect the black oven wire to the black electrical C271, C301 supply wire (hot wire). -
Page 9: Step 4: Installing The Oven
STEP 4: INSTALLING THE OVEN CAUTION Removing the Oven Door DO NOT MOVE OR LIFT OVEN BY DOOR (CM301 oven door and CM302 upper door are not HANDLE. DOOR GLASS BREAKAGE MAY OCCUR. removable). For ease of installation, some oven door(s) may THE DOOR OF THE CM301 AND THE UPPER be removed to reduce the weight of the oven by DOOR OF THE CM302 ARE NOT REMOVABLE... -
Page 10: Step 5: Installing The Bottom Trim
STEP 5: INSTALLING THE BOTTOM TRIM Install the bottom vent trim and secure with the 2 screws provided, one at each top end corner of the trim. The sheet metal bottom of the oven should be under the trim, except for the section at the center. - Page 12 Veuillez lire le présent manuel en entier avant d’utiliser le four. IMPORTANT : IMPORTANT: Les codes locaux peuvent différer. L’installation, les raccordements électriques, les disjoncteurs et la mise à la terre doivent être conformes à tous les codes applicables. Veuillez conserver ces directives pour qu’elles puissent être utilisées par l’inspecteur en électricité...
-
Page 13: Étape 1: Déballage
Figure 1 Fixation de la base du four. soigneusement le carton, les bandelettes de calage et tout le matériel d’emballage. Nombre de grilles par modèle de four SEC271 - 3 SEC272 - 5 SECD272 - 6 SEC301 - 3 SEC302 - 5 SECD302 - 6 Déposez les vis à... -
Page 14: Étape 2: Préparation De L'armoire
ÉTAPE 2 : PRÉPARATION DE L’ARMOIRE Les dimensions de découpe de l’armoire pour une pour faciliter le branchement et la réparation. Pour pose murale et sous le plan de travail sont indiquées des fours simples (modèles SEC301, C271, C301 et dans les figures 2 et 3. - Page 15 (24, 8 cm) (130, 8 cm) (68, 0 cm) (60, 6 cm) (55, 9 cm) Fours encastrés doubles à alimentation électrique (installation murale), 27 po (68,6 cm) : C271, SEC271 Dimensions de découpe de l’armoire Encombrement A (Hauteur) B (Largeur) C(Profondeur) D(Plancher à...
- Page 16 REMARQUE : L’installation combinée d’un modèle installé sous le plan de travail, permet la pose de de four Thermador SEC301, C301 ou CM301 et la plupart des modèles de surface de cuisson d’une surface de cuisson répond aux normes UL Thermador alimentés au gaz ou à...
- Page 17 Figure 3 - Découpe d’armoire – Four simple installé sous le plan de travail, 30 po (76,2 cm) Figure 3b Fig. 3a Découpe de la surface de cuisson – Reportez- vous aux directives d’installation de la (71, 8 cm) surface de cuisson (72, 4 cm) Reportez-vous Retrait nominal de 4 po (10, 2 cm)
-
Page 18: Étape 3: Installation Électrique
électrique noir (fil chaud). 208 Volt, 60 Hz 240 Volt, 60 Hz 3. Branchez le fil neutre du four, de couleur blanche, au fil d’alimentation électrique neutre de couleur SEC301, SEC271, 25 AMP 30 AMP blanche (pas le fil de terre nu). -
Page 19: Étape 4: Installation Du Four
ÉTAPE 4 : INSTALLATION DU FOUR MISE EN GARDE Démontage de la porte du four (La porte du modèle CM301 et la porte supérieure LA PORTE NE DOIT PAS ÊTRE DÉPLACÉE NI du modèle CM302 ne sont pas amovibles). SOULEVÉE AU MOYEN DE LA POIGNÉE. LE Pour faciliter l’installation, certaines portes de four VERRE DU HUBLOT POURRAIT ALORS SE peuvent être démontées avant leur pose dans... -
Page 20: Étape 5: Installation De La Garniture Inférieure
ÉTAPE 5 : INSTALLATION DE LA GARNITURE INFÉRIEURE Installez la garniture de l’orifice d’aération et fixez-la en posant les deux vis fournies sur les deux coins supérieurs de la garniture. La tôle du four doit se trouver sous la garniture à... - Page 22 Lea todo este manual de instrucciones antes de proceder IMPORTANTE: Los códigos locales varían. La instalación, las conexiones eléctricas, los disyuntores y la conexión a tierra deben cumplir con todos los códigos vigentes. Guarde estas instrucciones para que las use el Inspector eléctrico de su localidad. INSTALADOR: Deje estas instrucciones de instalación para el propietario junto con la unidad.
-
Page 23: Paso 1: Desempacar
Corte los flejes del cartón. Retire con cuidado el Figura 1 Conexión de la base del horno cartón, los rellenos y todo el material de empaque. Junto con su nuevo horno Thermador viene incluido lo siguiente: Número de rejillas por modelo de horno... -
Page 24: Paso 2: Preparación Del Gabinete
PASO 2: PREPARACIÓN DEL GABINETE En las Fig. 2 y 3, respectivamente, se muestran debe colocar sobre la unidad para facilitar la las dimensiones del corte del gabinete para conexión y el mantenimiento. Para los hornos instalaciones de pared y bajo mesada. únicos (SEC301, C271, C301 y CM301), la caja de distribución se puede instalar ya sea sobre o bien Cuando se instala el horno en el extremo del... - Page 25 (24, 8 cm) (130, 8 cm) (68, 0 cm) (60, 6 cm) (55, 9 cm) 27" Built-In Hornos únicos eléctricos empotrados en la pared de 27 pulg.: C271, SEC271 Dimensiones del corte del gabinete Dimensión total Extensión de A (Alto)
- Page 26 La distancia mínima requerida para la instalación superior Thermador. es de 2 pulgadas (5, 1 cm) desde un borde vertical Una encimera Thermador se debe instalar en la del corte del gabinete hasta el borde adyacente misma línea central que el horno único instalado del corte del gabinete siguiente.
- Page 27 Figura 3: Corte del gabinete; Horno único de 30 pulg.; instalación bajo mesada Fig. 3b Fig. 3a Corte para la encimera: Consulte las Instrucciones de " instalación de la (71, 8 cm) " encimera (72, 4 cm) Fig. 2 4" (10, 2 cm) espacio nominal del guardapolvos Fig.
-
Page 28: Paso 3: Instalación Eléctrica
1. Conecte el hilo rojo del horno al hilo rojo de 208 Volt, 60 Hz 240 Volt, 60 Hz suministro eléctrico (hilo caliente). 2. Conecte el hilo negro del horno al hilo negro de SEC301, SEC271, 25 AMP 30 AMP suministro eléctrico (hilo caliente). -
Page 29: Paso 4: Instalar El Horno
PASO 4: INSTALAR EL HORNO Retirar la puerta del horno (La puerta del modelo CM301 y la puerta PRECAUCIÓN superior del modelo CM302 no son desmontables) NO MUEVA NI LEVANTE EL HORNO TOMANDO Para facilitar la instalación en el gabinete, algunas LA MANIJA DE LA PUERTA. -
Page 30: Paso 5: Instalar El Contramarco Inferior
PASO 5: INSTALAR EL CONTRAMARCO INFERIOR Instale el contramarco inferior del orificio de ventilación y fíjelo con los dos tornillos proporcionados, uno en cada esquina superior del contramarco. El fondo de metal laminado del horno debe encontrarse bajo el contramarco, excepto para la sección central. - Page 32 Thermador reserves the right to change specifications or design without notice. Some models are certified for use in Canada. Thermador is not responsible for products which are transported from the United States for use in Canada. Check with your local Canadian distributor or dealer. Thermador, 5551 McFadden Avenue, Huntington Beach, CA 92649.
