Maytag MEW7630WDB01 Installation Instructions Manual

27" (68.6 cm) and 30" (76.2 cm) electric single and double built-in oven
Hide thumbs

Advertisement

Quick Links

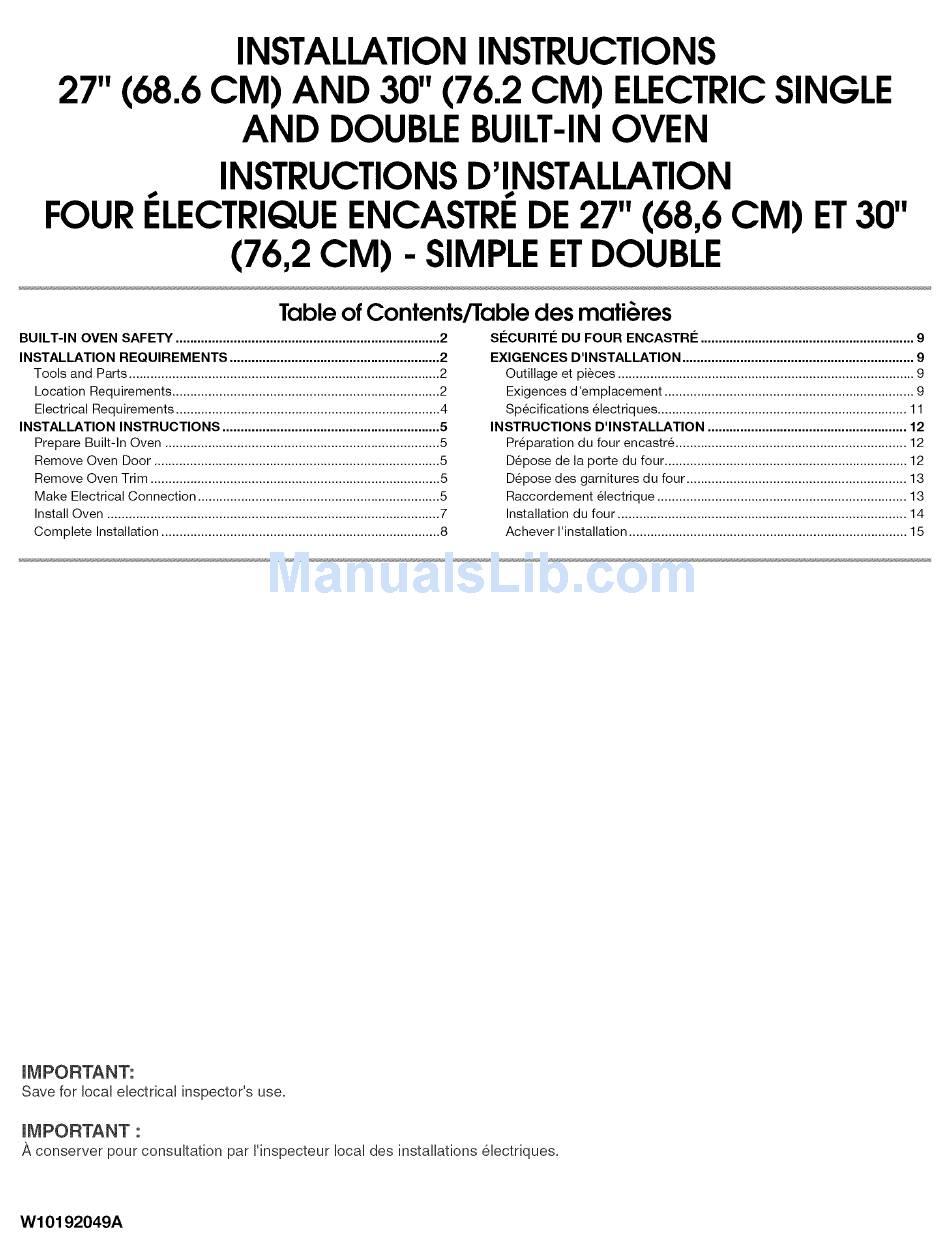

INSTALLATIONINSTRUCTIONS
27" (68.6 CM) AND 30" (76.2 CM) ELECTRIC SINGLE
AND DOUBLEBUILT-INOVEN
INSTRUCTIONS D'INSTALLATION
FOURELECTRIQUE ENCASTRE DE 27" (68,6 CM) ET30"
(76,2 CM) - SIMPLE ETDOUBLE
Table of Contents/Table
des mati_res
BUILT-IN OVEN SAFETY .........................................................................
2
INSTALLATION
REQUIREMENTS
..........................................................
2
Tools and Parts ......................................................................................
2
Location Requirements ..........................................................................
2
Electrical Requirements .........................................................................
4
INSTALLATION
INSTRUCTIONS
............................................................
5
Prepare Built-In Oven ............................................................................
5
Remove Oven Door ...............................................................................
5
Remove Oven Trim ................................................................................
5
Make Electrical Connection ...................................................................
5
Install Oven ............................................................................................
7
Complete Installation .............................................................................
8
SI_CURITI_ DU FOUR ENCASTRI_ ...........................................................
9
EXIGENCES D'INSTALLATION ................................................................
9
Outillage et pieces ..................................................................................
9
Exigences d 'emplacement
.....................................................................
9
Specifications
electriques .....................................................................
11
INSTRUCTIONS
D'INSTALLATION
.......................................................
12
Preparation du four encastre ................................................................
12
D_pose de la porte du four ...................................................................
12
D_pose des garnitures du four .............................................................
13
Raccordement
electrique .....................................................................
13
Installation du four ................................................................................
14
Achever I'installation .............................................................................
15
iMPORTANT:
Save for IocaU eUectricaU inspector's
use.
iMPORTANT
:
A conserver
pour consuUtation
par I'inspecteur
IocaU des installations
eUectriques.
W10192049A

Advertisement

loading

  Related Manuals for Maytag MEW7630WDB01

  Summary of Contents for Maytag MEW7630WDB01

  • Page 1 INSTALLATIONINSTRUCTIONS 27" (68.6 CM) AND 30" (76.2 CM) ELECTRIC SINGLE AND DOUBLEBUILT-INOVEN INSTRUCTIONS D'INSTALLATION FOURELECTRIQUE ENCASTREDE 27" (68,6 CM) ET30" (76,2 CM) - SIMPLE ETDOUBLE Table of Contents/Table des mati_res SI_CURITI_ DU FOUR ENCASTRI_ ............BUILT-IN OVEN SAFETY ................. INSTALLATION REQUIREMENTS ............
  • Page 2 BUILT-INOVEN SAFETY Your safety and the safety of others are very important. We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety messages. This is the safety alert symbol. This symbol alerts you to potential hazards that can kill or hurt you and others. All safety messages will follow the safety alert symbol and either the word "DANGER"...
  • Page 3 Single Ovens Installed in Cabinet Product Dimensions - Single Ovens 27" (68.6 cm) models 30" (76.2 cm) models A. 27" (68.6 cm) min. cabinet A. 30" (76.2 cm) min. cabinet 27" (68.6 cm) models 30" (76.2 cm) models width width A.
  • Page 4 Cabinet Dimensions - Double Ovens Double Ovens Installed in Cabinet Cabinet Side View - Single or Double Oven A. 231/4'' (59.1 cm) min. cutout depth B. 23" (58.4 cm) recessed oven depth 27" (68.6 cm) models 30" (76.2 cm) models C.
  • Page 5 Models rated from 7.3 to 9.6 kW at 240 volts (5.5 to 7.2 kW Do not cut the conduit. The length of conduit provided is for at 208 volts) require a separate 40-amp circuit. Models rated serviceability of the oven. at 7.2 kW and below at 240 volts (5.4 kW and below at A UL listed or CSA approved conduit connector must be 208 volts) require a separate 30-amp circuit.
  • Page 6 3. Remove junction b oxcover, ifitispresent. Connect the 2 black wires (B) together using a UL listed wire connector. 4. Install aULlisted orCSA approved conduit connector tothe junction b ox. Connect the 2 red wires (C) together using a UL listed wire connector.
  • Page 7 ........Excessive Weight Hazard Use two or more people to move and install oven. Failure to do so can result in back or other injury. Using 2 or more people, lift oven partially into cabinet cutout. Use the oven opening as an area to grip. NOTE: Push against seal area of oven front frame when A.
  • Page 8 8. Push each trim piece into place at bottom of trim. 1. Check that all parts are now installed. If there is an extra part, go back through the steps to see which step was skipped. 2. Check that you have all of your tools. 3.
  • Page 9 SECURITE DU FOUR ENCASTRE Votre securite et celle des autres est tres importante. Nous donnons de nombreux messages de s6curit6 importants dans ce manuel et sur votre appareil m6nager. Assurez-vous toujours lire tousles messages de s6curit6 et de vous y conformer. Ce symbole d'alerte de s6curit6 vous signale les dangers potentiels de d6ces et de blessures graves &...
  • Page 10 Installation sous un plan de travail (avec table de cuisson Fours simples install_s dans un placard install_e au-dessus) : Les fours homologu6s pour ce type d'installation comportent etiquette d'homologation placee sur le dessus. Voir les instructions d'installation du plan de travail au sujet des dimensions de I'ouverture &...
  • Page 11 Dimensions du placard - Fours doubles Si on utilise un conducteur distinct de liaison & la terre Iorsque les Fours doubles install_s dans un placard codes le permettent, il est recommande qu'un electricien qualifie verifie que la liaison & la terre et le calibre pour ills sont conformes aux codes Iocaux.
  • Page 12 • Le c&ble blinde flexible du four dolt _tre connecte directement Connecter une section de c&ble en cuivre massif aux dans le boitier de connexion. conducteurs en queue de cochon. Connecter le c&blage en aluminium & la section ajoutee • Ne pas couper le conduit.
  • Page 13 Tableau des options de raccordement _lectrique C&blage de la maison : Voir la section : 1. Les garnitures laterales se situent sur le c6te droit du four. Couper I'attache de fixation et retirer les garnitures laterales. 4 conducteurs C&ble & 4 conducteurs depuis 2.
  • Page 14 2. Connecter ensemble les 2 conducteurs rouges (C) avec un REMARQUE • Pousser le four pour I'introduire dans le connecteur de fils (homologation UL). placard, pousser contre la zone du joint du four sur le chfissis avant. Ne pas pousser contre les bords externes. 3.
  • Page 15 Fixer solidement I'event sur le four - utiliser une vis 13. Faire pivoter les deux Ioquets de charniere jusqu'& la position n° 8-18 x 3/8"(C) de chaque c6t& de verrouillage. 14. Effectuer quelques manceuvres de fermeture/ouverture de la porte du four pour verifier le bon fonctionnement. En cas d'impossibilite d'ouverture ou de fermeture parfaite de la...
  • Page 16 W10192049A © 2008 Whirlpool Corporation. 4/08 All rights reserved. Printed in U.S.A. Tous droits reserves. Imprime aux E.-U.
