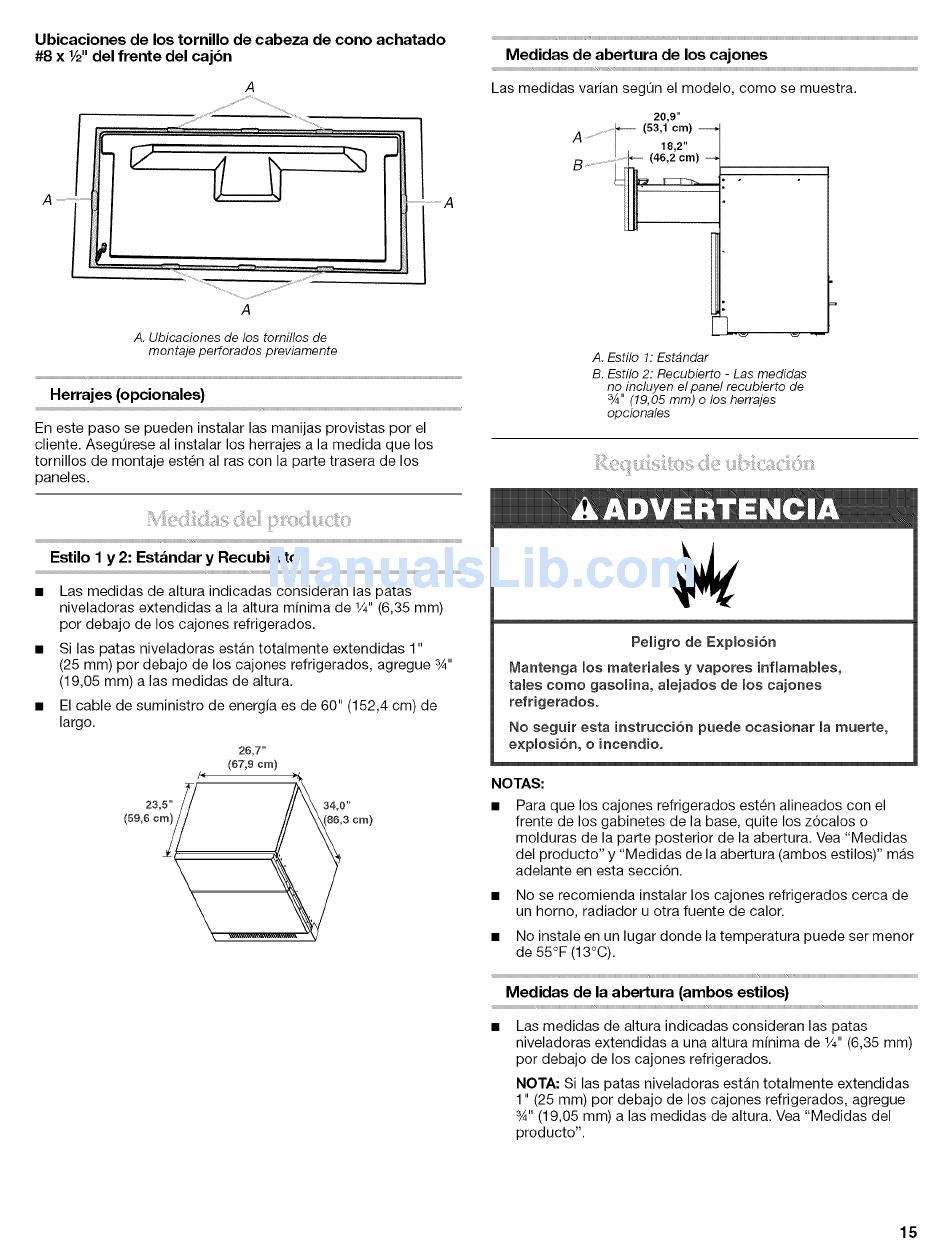

Ubicaciones delostornillodecabeza deconoachatado
#8x
W' del frente del cajbn
A
................
.......................................................................................
iii .....
A
A. Ubicaciones
de los tornillos de
montaje perforados
previamente
.......
A
Herrajes
(opcionales)
En este paso se pueden instalar las manijas provistas por el
cliente. AsegQrese al instalar los herrajes a la medida que los
tornillos de montaje esten al ras con la parte trasera de los
paneles.
Estilo I y 2: Est&ndar y Recubierto
Las medidas de altura indicadas consideran las patas
niveladoras extendidas a la altura minima de 1/4"(6,35 mm)
por debajo de los cajones refrigerados.
Si las patas niveladoras estan totalmente extendidas 1"
(25 mm) por debajo de los cajones refrigerados, agregue 3/4,,
(19,05 mm) alas medidas de altura.
El cable de suministro de energia es de 60" (152,4 cm) de
largo.
26J"
(_7,9
cm)
Medidas
de abertura
de los cajones
Las medidas varian seg0n el modelo, como se muestra.
20,9"
(53,1 cm)
18,2"
A. Estilo 1: Est_ndar
B. Estilo 2: Recubierto - Las medidas
no incluyen el panel recubierto de
3/4" (19,05 ram) o los herrajes
opcionales
Peligro de Explosion
_a_te_ga
los materiales
y vapores
irfflamab_ee,
tales co[no gaso_ina, aiejadoe de _os cajones
refrigerados.
No seguir esta inetrucci6n puede ocaeionar
la muerte,
exp_osi6n, o incendio.
NOTAS:
Para que los cajones refrigerados esten alineados con el
frente de los gabinetes de la base, quite los z6calos o
molduras de la parte posterior de la abertura. Vea "Medidas
del producto" y "Medidas de la abertura (ambos estilos)" mas
adelante en esta secci6n.
No se recomienda instalar los cajones refrigerados cerca de
un horno, radiador u otra fuente de calor.
No instale en un lugar donde la temperatura puede ser menor
de 55°F (13°C).
Medidas
de la abertura
(ambos estilos}
Las medidas de altura indicadas consideran las patas
niveladoras extendidas a una altura minima de 1/4"(6,35 mm)
pot debajo de los cajones refrigerados.
NOTA: Si las patas niveladoras estan totalmente
extendidas
1" (25 mm) por debajo de los cajones refrigerados, agregue
3/4,, ( 19,05 mm) a las medidas de altura. Vea "Medidas del
producto".
15
