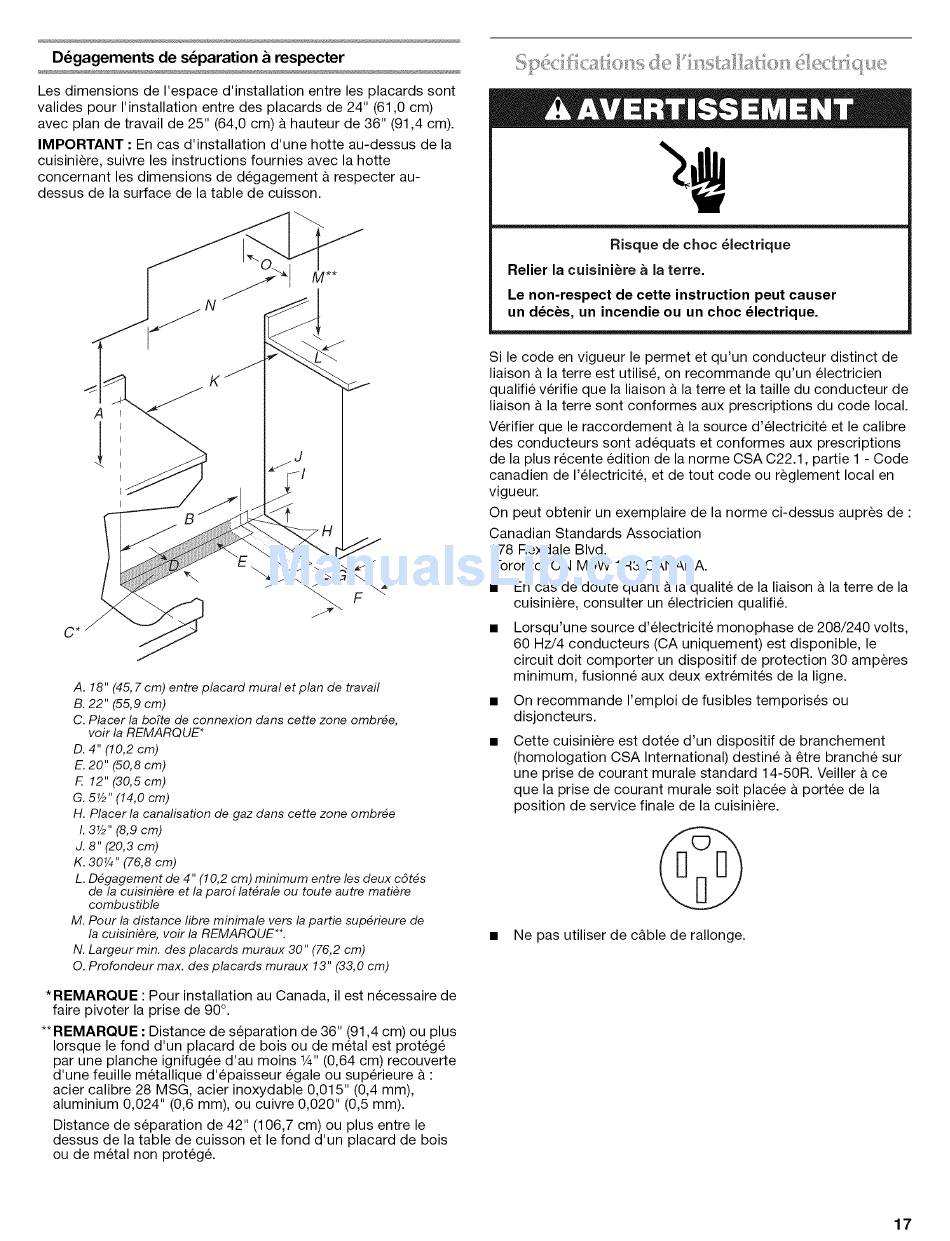

D_gagements de s_paration & respecter
Les dimensions de I'espace d'installation entre les placards sont
valides pour I'installation entre des placards de 24" (61,0 cm)
avec plan de travail de 25" (64,0 cm) a hauteur de 36" (91,4 cm).
IMPORTANT • En cas d'installation d'une hotte au-dessus de la
cuisiniere, suivre les instructions fournies avec la hotte
concernant les dimensions de degagement a respecter au-
dessus de la surface de la table de cuisson.
A
\
A. 18" (45, 7 cm) entre placard mural et plan de travail
B. 22" (55,9 cm)
C. Placer la boTte de connexion dans cette zone ombr_e,
voir la REMARQUE*
D. 4" (10,2 cm)
E. 20" (50,8 cm)
F. 12" (30,5 cm)
G. 5Y2" (14,0 cm)
H. Placer la canalisation de gaz dans cette zone ombr_e
I. 3Y2" (8,9 cm)
J. 8" (20,3 cm)
K. 30¼" (76,8 cm)
L. D#gagement de 4" (10,2 cm) minimum entre les deux c6t_s
de la cuisiniere et la paroi lat_rale ou route autre matiere
combustible
M. Pour la distance fibre minimale vers la partie sup_rieure de
la cuisiniere, voir la REMARQUE**.
N. Largeur min. des placards muraux 30" (76,2 cm)
O. Profondeur max. des placards muraux 13" (33,0 cm)
*REMARQUE : Pour installation au Canada, il est necessaire de
faire pivoter la prise de 90 °.
**REMARQUE : Distance de separation de 36" (91,4 cm) ou plus
Iorsque le fond d'un placard de bois ou de metal est protege
par une planche ignifugee d'au moins 1¼,, ( 0,64 cm) recouverte
d'une feuille metallique d'epaisseur egale ou superieure & :
acier calibre 28 MSG, acier inoxydable 0,015" (0,4 mm),
aluminium 0,024" (0,6 mm), ou cuivre 0,020" (0,5 mm).
Distance de separation de 42" (106,7 cm) ou plus entre le
dessus de la table de cuisson et le fond d'un placard de bois
ou de metal non protege.
Risque de choc 61ectrique
Relier la cuisini_re & la terre.
Le non-respect de cette instruction peut causer
un d_c_s, un incendie ou un choc _lectrique.
Si le code en vigueur le permet et qu'un conducteur distinct de
liaison & la terre est utilise, on recommande qu'un electricien
qualifie verifie que la liaison & la terre et la taille du conducteur de
liaison & la terre sont conformes aux prescriptions du code local.
Verifier que le raccordement a la source d'electricite et le calibre
des conducteurs sont adequats et conformes aux prescriptions
de la plus recente edition de la norme CSA C22.1, partie 1 - Code
canadien de I'electricite, et de tout code ou reglement local en
vigueur.
On peut obtenir un exemplaire de la norme ci-dessus aupres de :
Canadian Standards Association
178 Rexdale Blvd.
Toronto, ON M9W 1R3 CANADA.
• En cas de doute quant & la qualite de la liaison & la terre de la
cuisiniere, consulter un electricien qualifi&
• Lorsqu'une source d'electricite monophase de 208/240 volts,
60 Hz/4 conducteurs (CA uniquement) est disponible, le
circuit doit comporter un dispositif de protection 30 amperes
minimum, fusionne aux deux extremites de la ligne.
• On recommande I'emploi de fusibles temporises ou
disjoncteurs.
• Cette cuisiniere est dotee d'un dispositif de branchement
(homologation CSA International) destine & _tre branche sur
une prise de courant murale standard 14-50R. Veiller & ce
que la prise de courant murale soit placee a portee de la
position de service finale de la cuisiniere.
• Ne pas utiliser de c&ble de rallonge.
