_._C_ _Y_ _! _5_ __O_
1. Verifier que toutes les pieces sont maintenant installees. S'il
reste une piece, passer en revue les differentes etapes pour
decouvrir laquelle aurait et6 oubliee.
2. Jeter ou recycler tousles materiaux d'emballage
3. Verifier que la cuisiniere est correctement placee sous le
comptoir et qu'elle est d'aplomb. Voir "Reglage de I'aplomb
de la cuisiniere".
4. Verifier que les distances specifi6es entre la cuisiniere et les
surfaces du placard ont et6 respectees. Voir "Exigences
d'emplacement".
5. Verifier que les chapeaux de brQleurs sont correctement
places sur les bases des brQleurs scelles.
6. Verifier que le dosseret ou la garniture en ilot est installe(e).
(Si le degagement horizontal jusqu'aux materiaux
combustibles derriere la surface de cuisson est inferieur a 1"
[2,5 cm]).
7. Verifier que la cuisiniere est raccordee uniquement au type de
gaz pour lequel le fonctionnement est aggre&
8. Utiliser une solution d'eau tiede et de nettoyant menager
doux pour eliminer tout residu de cire laisse par les materiaux
de protection de I'emballage. Secher parfaitement avec un
linge doux. Pour plus d'informations, consulter la section
"Entretien de la cuisiniere" dans le Guide d'utilisation et
d'entretien.
9. Lire la section "Utilisation de la cuisiniere" dans le Guide
d'utilisation et d'entretien.
10. Mettre en marche les brQleurs de surface et le four. Pour des
instructions specifiques concernant I'utilisation de la
cuisiniere, consulter le Guide d'utilisation et d'entretien.
Si la cuisini_re ne fonctionne pas, contr61er ce qui suit :
• Fusible grille ou desserre? Disjoncteur ouvert?
• Robinets de gaz & la position (marche/ouvert)?
• Si le robinet d'arr_t de la canalisation de gaz est ouvert,
contacter un technicien qualifi&
• Prise de courant correctement alimentee?
• Consulter la section "Depannage" dans le Guide d'utilisation
et d'entretien.
P A
SCHEMAS DE CABLAGE
Mise en garde : €:tiqueter tousles conducteurs avant de les debrancher Iors d'une intervention sur le module de commande. Une
erreur de rebranchement pourrait provoquer un fonctionnement incorrect et une situation dangereuse.
Verifier le bon fonctionnement de I'appareil apr_s I'intervention.

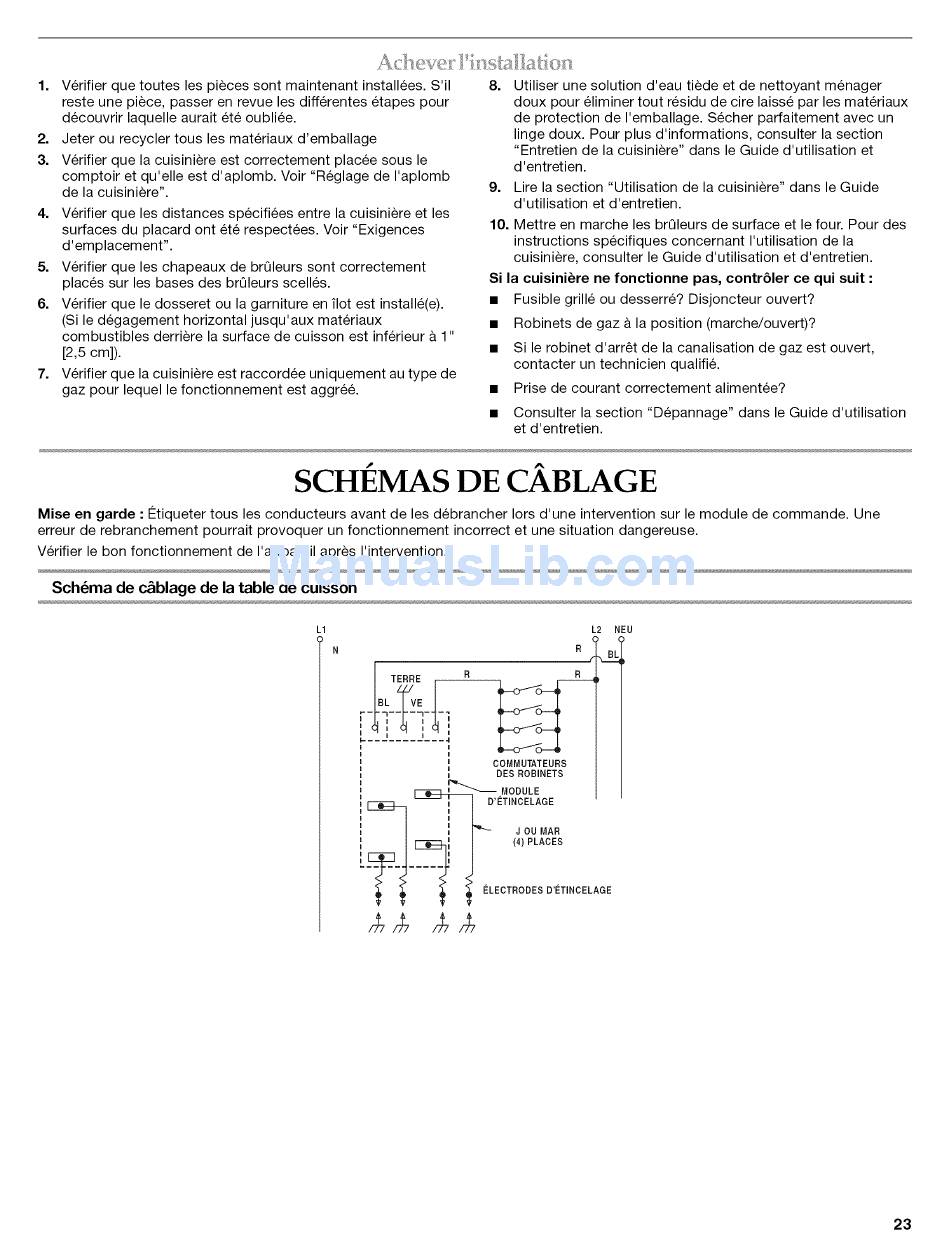

Sch6ma de c&blage de la table de cuisson
L1 L2 NEU
R
TERRE , R , ,___R _R
COM_UTATEURS
DES ROBINETS
[_ _,NODULE
J OU _AR
', (4) PLACES
=
ELECTRODES D'ETINCELAGE
23
