Instrucdones de Instalaci6n

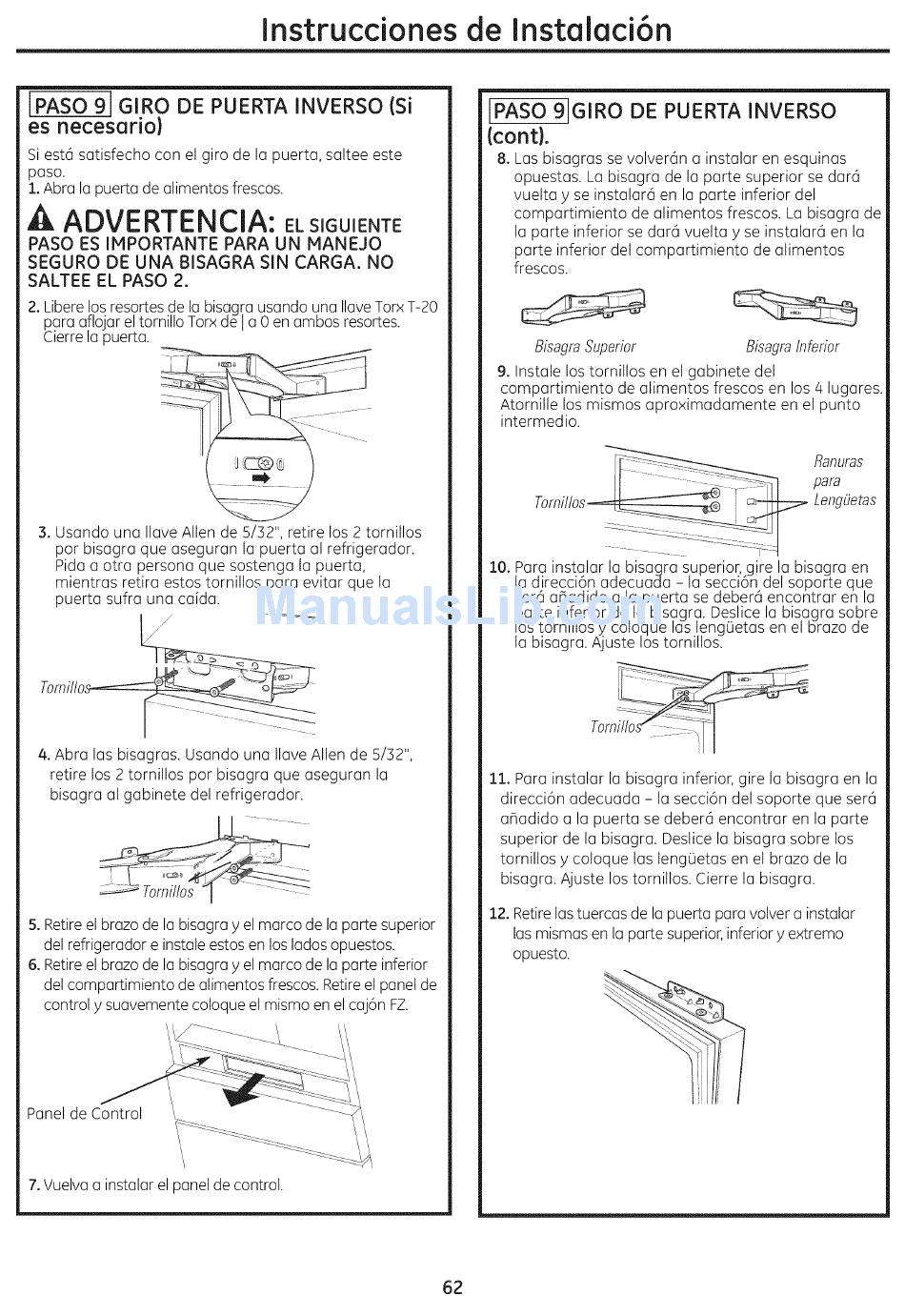

[PASO 9]GIRO DE PUERTA INVERSO (Si
es necesario)
Si est6 satisfecho con el giro de la puerta, saltee este
paso.
1. Abra la puerta de alimentos frescos.
ADVERTENCIA: EL SIGUIENTE
PASO ES IMPORTANTE PARA UN MANEJO
SEGURO DE UNA BISAGRA SiN CARGA. NO
SALTEE EL PASO 2.
2. Libere los resortes de la bisagra usando una Ilave Torx T-20
para aflojar el tornillo Torx de {a 0 en ambos resortes.
Cierre la puerta.
3. Usando una Ilave Allen de 5/32", retire los 2 tornillos
por bisagra que aseguran la puerta al refrigerador.
Pida a otra persona que sostenga la puerta,
mientras retira estos tornillos para evitar que la
puerta sufra una ca[da.
Tomillo
8. Abra las bisagras. Usando una Ilave Allen de 5/32",
retire los 2 tornillos por bisagra que aseguran la
bisagra al gabinete del refrigerador.
5. Retire el brazo de la bisagra y el marco de la parte superior
del refrigerador e instale estos en los lados opuestos.
6. Retire el brazo de la bisagra y el marco de la parte inferior
del compartimiento de alimentos frescos. Retire el panel de
control y suavemente coloque el mismo en el caj6n FZ.
Panel de Control
X
7. Vuelva a instalar el panel de control.
PASO 9 GIRO DE PUERTA INVERSO
(cont).
8. Las bisagras se volveran a instalar en esquinas
opuestas. La bisagra de la parte superior se dar6
vuelta y se instalar6 en la parte inferior del
compartimiento de alimentos frescos. La bisagra de
la parte inferior se dar6 vuelta y se instalar6 en la
parte inferior del compartimiento de alimentos
frescos.
BisagraSuperior BisagraInferior
9. Instale los tornillos en el gabinete del
compartimiento de alimentos frescos en los 4 lugares.
Atornille los mismos aproximadamente en el punto
intermedio.
RSRUFSS
para
LengOetas
10.Para instalar la bisagra superior, gire la bisagra en
la direcci6n adecuacta - la secci6n del soporte qu.e
ser6 a_adido a la puerta se deber6 encontrar en la
parte inferior de la bisagra. Deslice la bisagra sobre
los tornillos y coloque las lengOetas en el Igrazo de
la bisagra. Ajuste los tornillos.
Tornillos"-_]
11.Para instalar la bisagra inferior, gire la bisagra en la
direcci6n adecuada - la secci6n del soporte que set6
aBadido a la puerta se deber6 encontrar en la parte
superior de la bisagra. Deslice la bisagra sobre los
tornillos y coloque las leng(Jetas en el brazo de la
bisagra. Ajuste los tornillos. Cierre la bisagra.
12. Retire las tuercas de la puerta para volver a instalar
las mismas en la parte superior, inferior y extremo
opuesto.
