pro.point 3/4 IN. User Manual

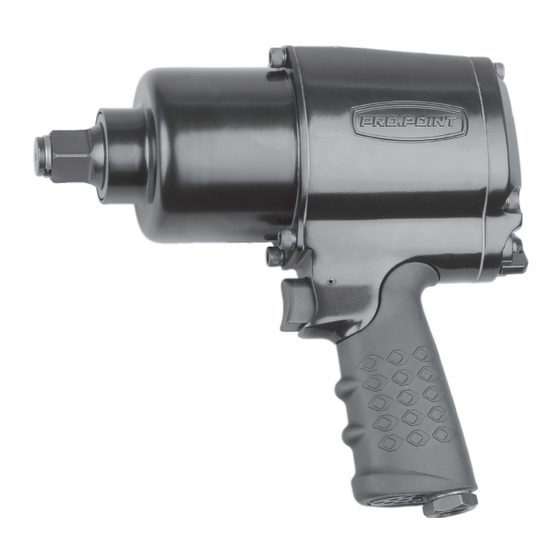

3/4 in. dr maintenance free air impact wrench
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

V 3.5
8306060
3/4 IN. DR
MAINTENANCE
FREE AIR IMPACT WRENCH
User Manual
Please read this manual before use.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 3/4 IN. and is the answer not in the manual?

Questions and answers

Related Manuals for pro.point 3/4 IN.

Summary of Contents for pro.point 3/4 IN.

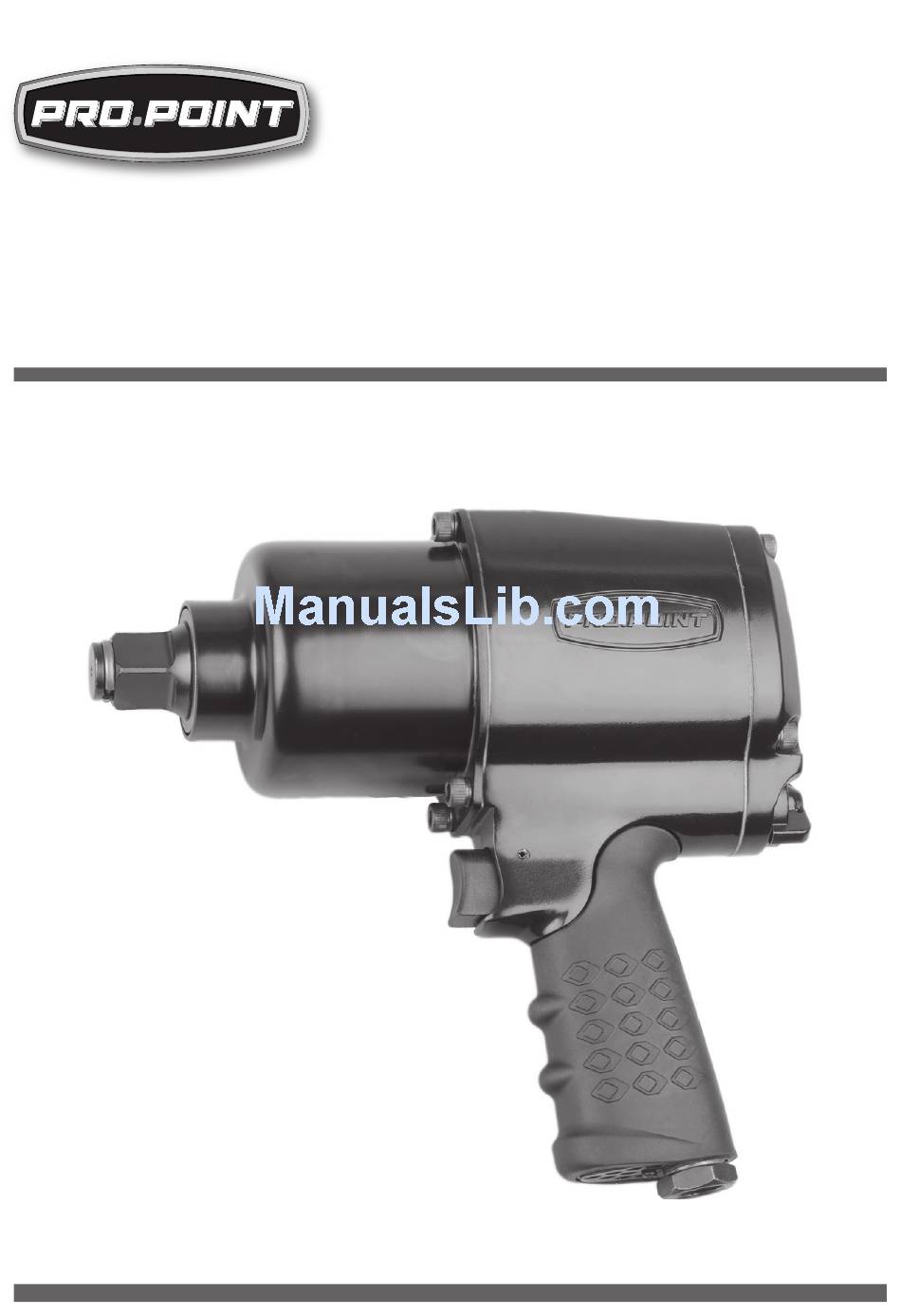

  • Page 1 V 3.5 8306060 3/4 IN. DR MAINTENANCE FREE AIR IMPACT WRENCH User Manual Please read this manual before use.

  • Page 2: Specifications

    V 3.5 8306060 3/4 IN. DR MAINTENANCE FREE AIR IMPACT WRENCH SPECIFICATIONS No load speed 4,600 RPM Max. Torque 1,200 ft-lb Working Torque 1,000 ft-lb Air Inlet 3/8 in. NPT Average Air Consumption 9 CFM @ 90 PSI Recommended Hose Size 1/2 in.

  • Page 3: Hazard Definitions

    8306060 3/4 in. dr Maintenance Free Air Impact Wrench V 3.5 SAFETY WARNING! Read and understand all instructions before using this tool. The operator must follow basic precautions to reduce the risk of personal injury and/or damage to the equipment. Before allowing someone else to use this tool, make sure they are aware of all safety information.

  • Page 4: Personal Safety

    3/4 in. dr Maintenance Free Air Impact Wrench V 3.5 8306060 PERSONAL SAFETY WARNING! Wear personal protective equipment approved by the Canadian Standards Association (CSA) or American National Standards Institute (ANSI). Always wear impact safety goggles that provide front and side protection for the eyes.

  • Page 5: Specific Safety Precautions

    8306060 3/4 in. dr Maintenance Free Air Impact Wrench V 3.5 2. Anyone using vibrating tools regularly or for an extended period should first be examined by a doctor and then have regular medical check ups to ensure medical problems are not being caused by or worsened from tool use.

  • Page 6: Parts Identification

    3/4 in. dr Maintenance Free Air Impact Wrench V 3.5 8306060 TOOL USE AND CARE Use the correct tool for the job. This tool was designed for a specific function. Do not modify or alter this tool or use it for an unintended purpose.

  • Page 7: Operation

    8306060 3/4 in. dr Maintenance Free Air Impact Wrench V 3.5 2. Select the appropriately sized 3/4 in. drive impact socket for the job. Only use impact sockets which are specifically designed for use with a impact wrench. Do not use worn or damaged sockets. 3.

  • Page 8: Maintenance

    3/4 in. dr Maintenance Free Air Impact Wrench V 3.5 8306060 MAINTENANCE Maintain the tool with care. A tool in good condition is efficient, easier to control and will have fewer problems. 2. Inspect the tool components periodically. Repair or replace damaged or worn components.

  • Page 9: Troubleshooting

    8306060 3/4 in. dr Maintenance Free Air Impact Wrench V 3.5 TROUBLE SHOOTING Contact Princess Auto Ltd. for a solution if the tool does not function properly or parts are missing. If unable to do so, have a qualified technician service the tool. Problem(s) Possible cause(s) Suggested solution(s)

  • Page 10: Parts Breakdown

    3/4 in. dr Maintenance Free Air Impact Wrench V 3.5 8306060 Problem(s) Possible cause(s) Suggested solution(s) Loss of power Excessive drain on Check the air supply. or erratic the air line. Moisture Ensure tool is connected performance. or restriction in the to a 1/2 in.

  • Page 11: Parts List

    8306060 3/4 in. dr Maintenance Free Air Impact Wrench V 3.5 PARTS LIST DESCRIPTION QTY. DESCRIPTION QTY. Housing Pin (3*14) Air Inlet Ball Bearing (6202ZZ) Exhaust Deflector Pin (3*8) Screw (M3*L8) Bushing Rubber Grip Gasket Hammer Cage Front End Plate O-Ring (P10A) Rear Cover Rotor...
  • Page 13 V 3,5 8380606 CLÉ À CHOCS PNEUMATIQUE À PRISE DE 3/4 PO SANS ENTRETIEN Manuel d'utilisateur Veuillez lire ce manuel avant d'utiliser cet outil.

  • Page 14: Spécifications

    V 3,5 8306060 CLÉ À CHOCS PNEUMATIQUE À PRISE DE 3/4 PO SANS ENTRETIEN SPÉCIFICATIONS Vitesse à vide 4 600 tr/min Couple max. 1 200 pi-lb Couple de travail 1 000 pi-lb Entrée d’air 3/8 po NPT Consommation d’air 9 pi cubes/min à 90 lb/po carré Diamètre min.

  • Page 15: Aire De Travail

    Clé à Chocs Pneumatique à Prise de 3/4 po Sans Entretien 8306060 V 3,5 Conservez ce manuel qui contient les avertissements de sécurité, les précautions, les instructions de fonctionnement, d’inspection et d’entretien. DÉFINITIONS DE DANGER Veuillez-vous familiariser avec les avis de danger qui sont présentés dans ce manuel.
  • Page 16 Clé à Chocs Pneumatique à Prise de 3/4 po Sans Entretien V 3,5 8306060 3. N'utilisez pas l'outil si vous devez étirer les bras pour vous en servir. Une stabilité et un équilibre appropriés sont nécessaires afin d'avoir un meilleur contrôle en cas de situations inattendues. 4.

  • Page 17: Consignes Spécifiques De Sécurité

    Clé à Chocs Pneumatique à Prise de 3/4 po Sans Entretien 8306060 V 3,5 CONSIGNES SPÉCIFIQUES DE SÉCURITÉ Ne serrez pas trop les écrous. Ils pourraient se briser et endommager l’outil ou l’ouvrage, ou bien causer une blessure grave. Servez-vous d’une clé dynamométrique pour serrer l’écrou après avoir utilisé...

  • Page 18: Identification Des Pièces

    Clé à Chocs Pneumatique à Prise de 3/4 po Sans Entretien V 3,5 8306060 IDENTIFICATION DES PIÈCES AVERTISSEMENT ! Ne faites pas fonctionner l'outil si des pièces sont manquantes. Remplacez les pièces manquantes avant l'utilisation. Le non-respect de cet avertissement peut entraîner une défectuosité et des blessures graves.

  • Page 19: Entretien

    Clé à Chocs Pneumatique à Prise de 3/4 po Sans Entretien 8306060 V 3,5 UTILISATION AVERTISSEMENT ! Cet outil produit un couple de serrage considérable pendant son utilisation. Tenez toujours l’outil avec deux mains quand vous l’utilisez et soyez prêt à résister à la force du couple sur la pièce à...

  • Page 20: Mise Au Rebut

    Clé à Chocs Pneumatique à Prise de 3/4 po Sans Entretien V 3,5 8306060 3. Suivez les instructions pour lubrifier et remplacer les accessoires. 4. Gardez les poignées de l'outil propres, sèches et exemptes d'huile ou de graisse en tout temps. AVERTISSEMENT ! Seul un personnel d'entretien qualifié...

  • Page 21: Dépannage

    Clé à Chocs Pneumatique à Prise de 3/4 po Sans Entretien 8306060 V 3,5 DÉPANNAGE Si l'outil ne fonctionne pas correctement ou si des pièces sont manquantes, veuillez contacter Princess Auto Ltd. afin de trouver une solution. Si ce n'est pas possible, demandez à un technicien qualifié de réparer l'outil.
  • Page 22 Clé à Chocs Pneumatique à Prise de 3/4 po Sans Entretien V 3,5 8306060 Problème(s) Cause(s) Solution(s) proposée(s) possible(s) L’outil ne fonctionne pas. La soupape Demandez à un technicien De l’air sort librement d’accélérateur à qualifié de remplacer de l’échappement. joints toriques est le joint torique.

  • Page 23: Liste Des Pièces

    Clé à Chocs Pneumatique à Prise de 3/4 po Sans Entretien 8306060 V 3,5 RÉPARTITION DES PIÈCES LISTE DES PIÈCES N° DE DESCRIPTION QTÉ N° DE DESCRIPTION QTÉ PIÈCE PIÈCE Boîtier Tige de soupape Entrée d’air Bague de soupape Tige de ressort Déflecteur (2,5*22) d’échappement...
  • Page 24 Clé à Chocs Pneumatique à Prise de 3/4 po Sans Entretien V 3,5 8306060 N° DE DESCRIPTION QTÉ PIÈCE Goupille (3*14) Roulement à billes (6202ZZ) Goupille (3*8) Bague Joint Plaque d’extrémité avant Couvercle arrière Rotor Pale de rotor Cylindre Plaque d’extrémité arrière Bouton de régulateur Rondelle à...
