pro.point 8327827 User Manual

1/2 in. dr composite air impact wrench
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
V 3.05

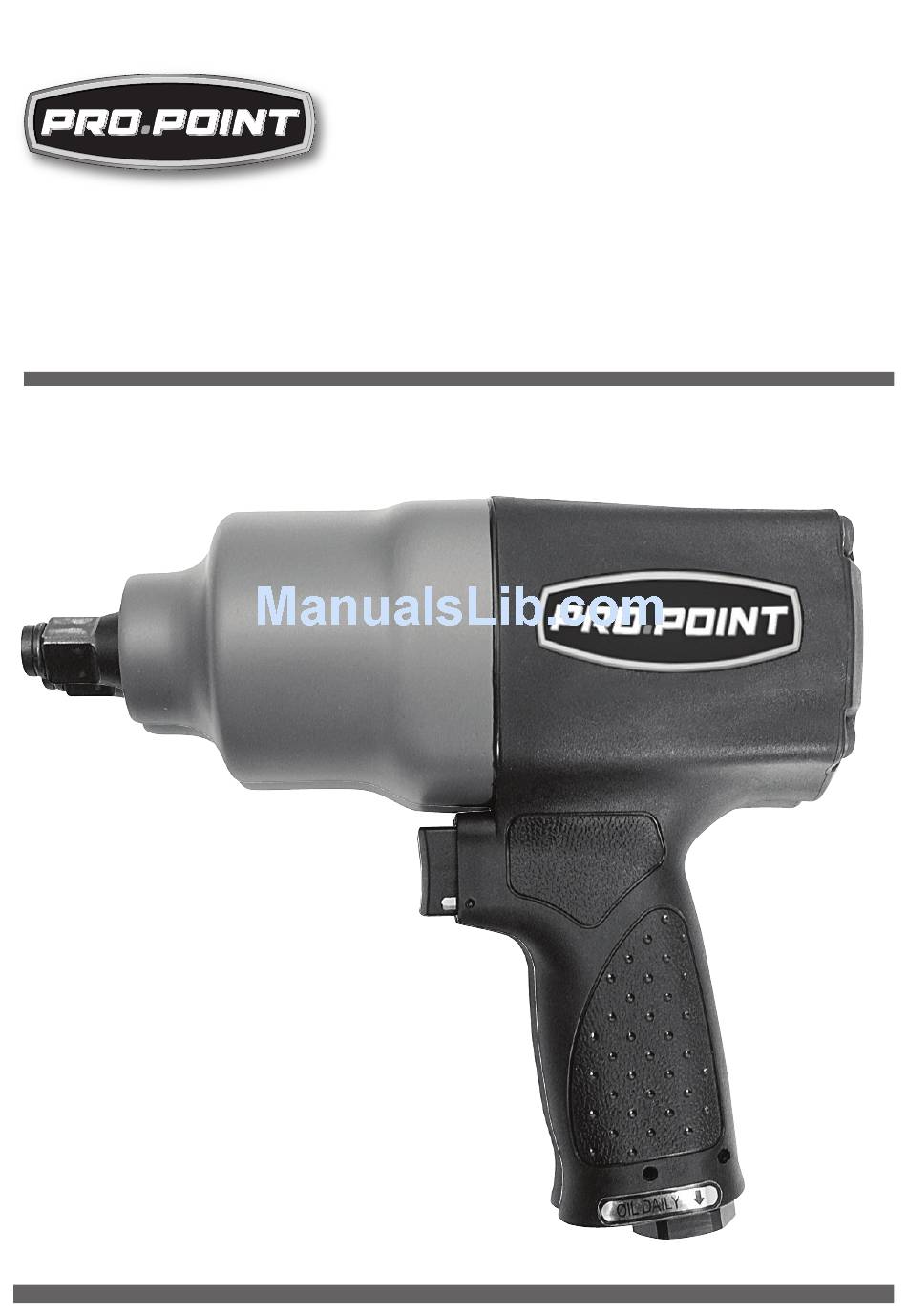

8327827
1/2 in. DR COMPOSITE
AIR IMPACT WRENCH
User Manual
Please read this manual before use.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 8327827 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for pro.point 8327827

Summary of Contents for pro.point 8327827

  • Page 1 V 3.05 8327827 1/2 in. DR COMPOSITE AIR IMPACT WRENCH User Manual Please read this manual before use.

  • Page 2: Specifications

    V 3.05 8327827 1/2 in. DR COMPOSITE AIR IMPACT WRENCH SPECIFICATIONS Material Composite Housing Drive Size 1/2 in. Air Consumption @ 90 PSI 4.4 cubic feet per minute (CFM) Max. Torque 600 foot-pounds * Working Torque 200 to 500 foot-pounds *...

  • Page 3: Important Safety Precautions

    8327827 V 3.05 1/2 in. dr Composite Air Impact Wrench INTRODUCTION This line of super duty impact wrenches has a lightweight composite body, meaning less fatigue for users. Through precision machining and high quality componentry, they can reach higher torques.

  • Page 4: Personal Safety

    V 3.05 1/2 in. dr Composite Air Impact Wrench 8327827 PERSONAL SAFETY CAUTION! Wear protective equipment approved by the Canadian Standards Association (CSA) or American National Standards Institute (ANSI) when using the air impact wrench. Dress properly, wear protective equipment. Use breathing, ear, eye, face, foot, hand and head protection.
  • Page 5 8327827 V 3.05 1/2 in. dr Composite Air Impact Wrench 6. To maintain complete control, firmly hold your tool with both hands. Do not place hands over air vents. Do not touch the metal parts. Never point the tool towards yourself. If it should slip, part of your body could come in contact with moving parts.

  • Page 6: Vibration Precautions

    V 3.05 1/2 in. dr Composite Air Impact Wrench 8327827 Do not wrap the air line around the tool as sharp edges may pierce or crack the airline. Coil the air line when storing. 5. A damaged or disconnected air line under pressure may whip around and inflict personal injury or damage the work area.
  • Page 7 8327827 V 3.05 1/2 in. dr Composite Air Impact Wrench TOOL USE AND CARE Use the correct tool for the job. Maximize tool performance and safety by using the tool for its intended task. 2. This product was designed for a specific function.

  • Page 8: Socket Installation

    V 3.05 1/2 in. dr Composite Air Impact Wrench 8327827 SOCKET INSTALLATION Turn off the air compressor and disconnect the air hose when changing sockets. After attaching the socket, attach the air hose and turn the air compressor on. The working torque of the impact wrench is 200 to 500 ft-lb. Make sure that the nut or bolt you are using the tool to tighten can withstand the rated torque and is rated for 8,000 RPM or greater.

  • Page 9: Maintenance

    8327827 V 3.05 1/2 in. dr Composite Air Impact Wrench NOTE: If the impact wrench does not tighten the fastener to your satisfaction, do not raise the air pressure on the compressor over 90 PSI. Pressure above 90 PSI will strip the work piece and damage the tool, potentially causing tool failure and serious injury.
  • Page 10 V 3.05 1/2 in. dr Composite Air Impact Wrench 8327827 6. Wipe the tool with a lint free cloth after each use. Make sure the anvil is clear of dirt or debris. If possible, spray it with compressed air before and after each use.

  • Page 11: Troubleshooting

    8327827 V 3.05 1/2 in. dr Composite Air Impact Wrench 6. In the event that it becomes necessary to store the tool for an extended period of time (overnight, weekend, etc.), it should receive a generous amount of lubrication at that time. The tool should be run for approximately 30 seconds to ensure oil has been evenly distributed throughout the tool.
  • Page 12 V 3.05 1/2 in. dr Composite Air Impact Wrench 8327827 Problem Possible Cause(s) Suggested Solution(s) Tool runs slowly. Motor parts jammed with 1. Check air inlet filter Air flows slightly dirt particles. for blockage. from exhaust. 2. Pour air tool lubricating oil into the air inlet as per instructions.

  • Page 13: Parts Breakdown

    8327827 V 3.05 1/2 in. dr Composite Air Impact Wrench PARTS BREAKDOWN Visit www.princessauto.com for more information...

  • Page 14: Parts List

    V 3.05 1/2 in. dr Composite Air Impact Wrench 8327827 PARTS LIST Description Qty. Description Qty. Motor Housing Reverse Valve O-Ring O-Ring O-Ring O-Ring Guide Tube Retainer Retainer Ball Bearing O-Ring Rear End Plate Throttle Valve Seat Rotor Blade Throttle Valve...
  • Page 15 V 3,05 8327827 CLÉ À CHOCS PNEUMATIQUE EN COMPOSITE À PRISE DE 1/2 PO Manuel d'utilisateur Veuillez lire ce manuel avant d'utiliser cet outil.

  • Page 16: Spécifications

    V 3,05 8327827 CLÉ À CHOCS PNEUMATIQUE EN COMPOSITE À PRISE DE 1/2 PO SPÉCIFICATIONS Matériau Boîtier en composite Taille de prise 1/2 po Consommation d’air à 4,4 pieds cubes par minutes 90 lb/po carré (pi cubes/min) Couple max. 600 pieds-livres* Couple de travail 200 à...

  • Page 17: Consignes De Sécurité Importantes

    Clé à chocs pneumatique 8327827 V 3,05 en composite à prise de 1/2 po INTRODUCTION Cette série de clés à chocs très résistantes est dotée d’un corps en composite léger, ce qui réduit la fatigue chez les utilisateurs. Grâce à leur usinage précis et à...

  • Page 18: Sécurité Personnelle

    Clé à chocs pneumatique V 3,05 8327827 en composite à prise de 1/2 po 4. Gardez toujours les outils dans un endroit verrouillé et hors de la portée des enfants. SÉCURITÉ PERSONNELLE ATTENTION ! Portez un équipement de protection approuvé par l’Association canadienne de normalisation (CSA) ou l’American National...
  • Page 19 Clé à chocs pneumatique 8327827 V 3,05 en composite à prise de 1/2 po 2. N’utilisez pas de force supplémentaire sur la clé pour retirer un écrou. 3. Évitez d’utiliser la clé sans pression pendant une longue période, car cela réduira sa durée de vie utile.
  • Page 20 Clé à chocs pneumatique V 3,05 8327827 en composite à prise de 1/2 po PRÉCAUTIONS RELATIVES AUX OUTILS PNEUMATIQUES L’exposition prolongée au bruit de l’outil pneumatique peut causer la perte auditive. Une protection d’oreille peut réduire ou éliminer le bruit.
  • Page 21 Clé à chocs pneumatique 8327827 V 3,05 en composite à prise de 1/2 po Toute personne qui utilise des outils vibrateurs de façon régulière ou pendant des périodes prolongées doit d’abord consulter un médecin et se prêter régulièrement à des examens médicaux pour s’assurer que des problèmes de santé...
  • Page 22 Clé à chocs pneumatique V 3,05 8327827 en composite à prise de 1/2 po INSTALLATION DU RACCORD RAPIDE D’AIR Préparez un raccord rapide d’air standard NPT mâle convenant à votre outil. Enveloppez les filets externes du raccord rapide mâle de ruban d’étanchéité.
  • Page 23 Clé à chocs pneumatique 8327827 V 3,05 en composite à prise de 1/2 po Choisissez la douille appropriée à prise de 1/2 po pour la tâche à effectuer. Poussez et fixez la douille sur l’enclume. Employez uniquement des douilles qui ont été conçues spécifiquement pour une clé...

  • Page 24: Entretien

    Clé à chocs pneumatique V 3,05 8327827 en composite à prise de 1/2 po 9. Pour desserrer, réglez l’inverseur de marche, de manière à ce que l’enclume tourne dans le sens antihoraire (marche arrière). 10. Lorsque vous n’avez plus besoin de l’outil, arrêtez le compresseur d’air, débranchez le tuyau à...
  • Page 25 Clé à chocs pneumatique 8327827 V 3,05 en composite à prise de 1/2 po Veillez à ce qu’il n’y ait pas de saleté ou de débris sur l’enclume. Si possible, nettoyez-la avec un jet d’air comprimé avant et après chaque utilisation.
  • Page 26 Clé à chocs pneumatique V 3,05 8327827 en composite à prise de 1/2 po 4. Il est important que votre outil pneumatique soit lubrifié régulièrement, mais il est tout aussi important de ne pas le lubrifier excessivement. Une lubrification excessive pourrait provoquer une panne prématurée de l’outil.

  • Page 27: Dépannage

    Clé à chocs pneumatique 8327827 V 3,05 en composite à prise de 1/2 po DÉPANNAGE Problème(s) Cause(s) possible(s) Solution(s) proposée(s) L’outil fonctionne à Les pièces du moteur Demandez à un technicien vitesse normale mais sont usées. qualifié de remplacer les perd de la puissance pièces usées.
  • Page 28 Clé à chocs pneumatique V 3,05 8327827 en composite à prise de 1/2 po Problème(s) Cause(s) possible(s) Solution(s) proposée(s) L’outil fonctionne Les pièces du moteur 1. Vérifiez si le filtre d’entrée lentement. Un peu sont coincées par des d’air est bloqué.
  • Page 29 Clé à chocs pneumatique 8327827 V 3,05 en composite à prise de 1/2 po Problème(s) Cause(s) possible(s) Solution(s) proposée(s) Perte de puissance Écoulement excessif Vérifiez l’alimentation en air. ou fonctionnement sur la conduite d’air. Si l’outil n’est pas connecté irrégulier.
  • Page 30 Clé à chocs pneumatique V 3,05 8327827 en composite à prise de 1/2 po RÉPARTITION DES PIÈCES En cas de questions techniques, appelez le 1-800-665-8685...

  • Page 31: Liste Des Pièces

    Clé à chocs pneumatique 8327827 V 3,05 en composite à prise de 1/2 po LISTE DES PIÈCES Description Qté Boîtier du moteur Joint torique Joint torique Tube de guidage Retenue Joint torique Siège de soupape d’accélérateur Ensemble de soupape d’accélérateur (comprend 8-1, 8-2, 8-3) Tige de soupape d’accélérateur...
  • Page 32 Clé à chocs pneumatique V 3,05 8327827 en composite à prise de 1/2 po Description Qté Retenue Roulement à billes Plaque d’extrémité arrière Pale de rotor Rotor Tige de ressort Cylindre Plaque d’extrémité avant Roulement à billes Marteau Cadre de marteau...
