pro.point 8340507 User Manual

1/2 in. dr electric impact wrench
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

V 3.04
8340507
1/2 IN. DR ELECTRIC
IMPACT WRENCH
User Manual
Please read this manual before use.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 8340507 and is the answer not in the manual?

Questions and answers

Related Manuals for pro.point 8340507

Summary of Contents for pro.point 8340507

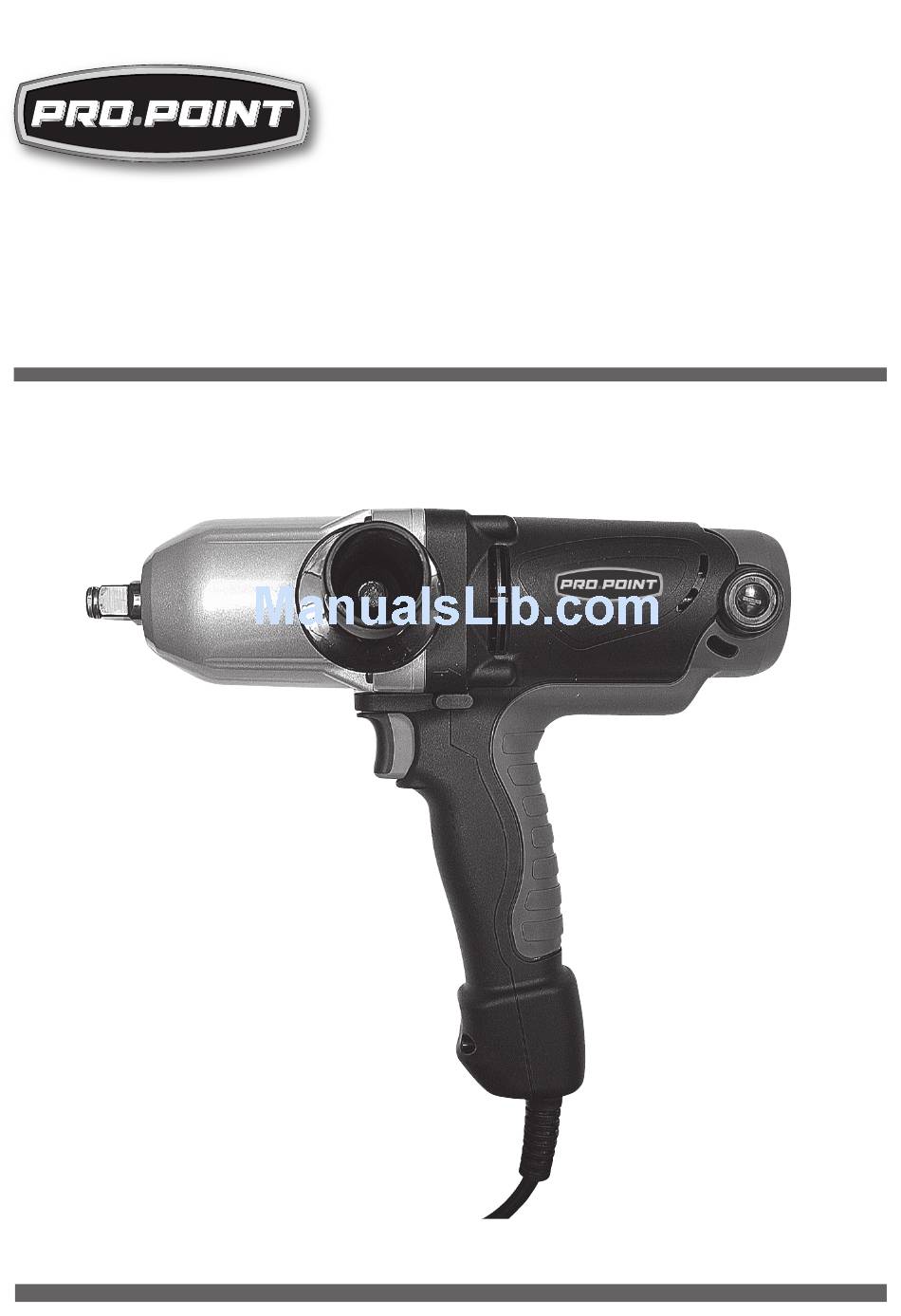

  • Page 1 V 3.04 8340507 1/2 IN. DR ELECTRIC IMPACT WRENCH User Manual Please read this manual before use.

  • Page 2: Specifications

    8340507 V 3.04 1/2 IN. DR ELECTRIC IMPACT WRENCH SPECIFICATIONS Legally required CUL CUL E310690 Voltage Rating 120 volt Drive Size 1/2 in. No Load Speed 2,800 RPM Max. Torque 360 ft-lb Variable Speed Frequency Rating 60 Hz Current Rating Features Side handle for added control.

  • Page 3: Work Area

    1/2 IN. DR ELECTRIC IMPACT WRENCH V 3.03 8340507 IMPORTANT! Keep this manual for the safety warnings, precautions and operating, inspection and maintenance instructions. When this manual refers to a part number, it refers to the included parts list. WORK AREA Operate in a safe work environment.

  • Page 4: Specific Safety Precautions

    1/2 IN. DR ELECTRIC IMPACT WRENCH V 3.03 8340507 SPECIFIC SAFETY PRECAUTIONS Do not over-tighten nuts. They could shatter and cause damage to the tool or work piece or cause injury. Use a torque wrench to torque the nut after using the impact wrench.

  • Page 5: Electrical Safety

    1/2 IN. DR ELECTRIC IMPACT WRENCH V 3.03 8340507 ELECTRICAL SAFETY Disconnect power supply. Disconnect the tool from the power supply when not in use, before cleaning, servicing, or changing any parts or accessories. 2. Protect yourself against electric shocks when working on electrical equipment.

  • Page 6: Vibration Precautions

    1/2 IN. DR ELECTRIC IMPACT WRENCH V 3.03 8340507 VIBRATION PRECAUTIONS This tool vibrates during use. Repeated or long-term exposure to vibration may cause temporary or permanent physical injury, particularly to the hands, arms, and shoulders. Anyone using vibrating tools regularly or for an extended period...

  • Page 7: Parts Identification

    1/2 IN. DR ELECTRIC IMPACT WRENCH V 3.03 8340507 UNPACKING Carefully remove the tool from the package. Retain the packing material until you have carefully inspected and satisfactorily installed or operated the tool. 2. Make sure that all the items in the parts list are included.

  • Page 8: Operation

    1/2 IN. DR ELECTRIC IMPACT WRENCH V 3.03 8340507 2. Installation and removal of the socket The tool must be turned off and unplugged before any assembly. Press the socket onto the drive shaft. To remove the socket, pull out and pull off.
  • Page 9 1/2 IN. DR ELECTRIC IMPACT WRENCH V 3.03 8340507 3. When working with small screws, carefully regulate the pressure on the trigger switch to ensure the work piece is not damaged. 4. Use the tool intermittently, continuous operation can damage the tool.

  • Page 10: Maintenance

    1/2 IN. DR ELECTRIC IMPACT WRENCH V 3.03 8340507 MAINTENANCE Before making any adjustments or changing any accessory, turn off the tool and unplug it from its power source. Check for damaged parts. Before using any tool, any part that appears to be damaged should be carefully checked to determine that it would operate properly and perform its intended functions.
  • Page 11 1/2 IN. DR ELECTRIC IMPACT WRENCH V 3.03 8340507 Fig. 3 Fig. 4 Fig. 5 Fig. 6 DISPOSING OF THE TOOL If your tool has become damaged beyond repair, do not throw it out. Bring it to the appropriate recycling facility.

  • Page 12: Parts Breakdown

    1/2 IN. DR ELECTRIC IMPACT WRENCH V 3.03 8340507 PARTS BREAKDOWN For technical questions call 1-800-665-8685...

  • Page 13: Parts List

    1/2 IN. DR ELECTRIC IMPACT WRENCH V 3.03 8340507 PARTS LIST No. Description No. Description Screw Front Housing Front Trigger Switch Cover Assembly Forward/ Rubber Washer Reverse Rod Washer Housing Cover Assembly Front Housing Impact Assembly Back Cover Rear Impact...
  • Page 14 V 3,04 8340507 CLÉ À CHOCS ÉLECTRIQUE À PRISE DE 1/2 PO Manuel d'utilisateur Veuillez lire ce manuel avant d'utiliser cet outil.

  • Page 15: Spécifications

    V 3,04 8340507 CLÉ À CHOCS ÉLECTRIQUE À PRISE DE 1/2 PO SPÉCIFICATIONS Exigence légale CUL CUL E310690 Puissance nominale 120 V Taille de prise 1/2 po Vitesse à vide 2,800 tr/min Couple max. 360 pi-lb Vitesse variable Fréquence nominale...

  • Page 16: Aire De Travail

    ClÉ À CHOCS ÉLETRIQUE À PRISE DE 1/2 PO 8340507 V 3,04 AVERTISSEMENT ! Les avertissements, les mises en garde et les instructions mentionnés dans ce manuel d’instructions ne peuvent couvrir toutes les conditions et situations pouvant se produire. L’opérateur doit faire preuve de bon sens et prendre toutes les précautions nécessaires afin d’utiliser l’outil en toute sécurité.

  • Page 17: Consignes De Sécurité Spécifiques

    ClÉ À CHOCS ÉLETRIQUE À PRISE DE 1/2 PO V 3,04 8340507 2. Gardez le contrôle de l’outil, de vos mouvements et de l’environnement de travail pour éviter les blessures ou le bris de l’outil. Restez alerte, portez attention à vos gestes et faites preuve de bon sens.
  • Page 18 ClÉ À CHOCS ÉLETRIQUE À PRISE DE 1/2 PO 8340507 V 3,04 8. Ne forcez jamais l’outil. Une pression excessive pourrait recourber ou casser l’outil ou l’accessoire, ce qui causerait des dommages de l’outil ou de la pièce à travailler ainsi que des blessures graves. Si votre outil fonctionne correctement lorsqu’il n’y a aucune charge,...
  • Page 19 ClÉ À CHOCS ÉLETRIQUE À PRISE DE 1/2 PO V 3,04 8340507 4. Les outils mis à la terre doivent être branchés dans une prise qui est correctement installée et mise à la terre conformément à tous les codes et à tous les règlements. Ne retirez jamais la broche de masse et ne modifiez jamais la fiche.

  • Page 20: Utilisation Et Entretien De L'outil

    ClÉ À CHOCS ÉLETRIQUE À PRISE DE 1/2 PO 8340507 V 3,04 Toute personne qui utilise des outils vibrateurs sur une base régulière ou durant des périodes prolongées doit d’abord consulter un médecin et se prêter régulièrement à des examens de santé...

  • Page 21: Identification Des Pièces

    ClÉ À CHOCS ÉLETRIQUE À PRISE DE 1/2 PO V 3,04 8340507 3. Évitez les mises en marche involontaires. Assurez-vous que le commutateur de gâchette est en position OFF (arrêt) lorsque le compresseur n’est pas utilisé et avant de le brancher à une source d’énergie quelconque.
  • Page 22 ClÉ À CHOCS ÉLETRIQUE À PRISE DE 1/2 PO 8340507 V 3,04 ASSEMBLAGE Choisissez la taille de douille prescrite en fonction des boulons et des écrous utilisés. Si une douille inadéquate est utilisée, elle ne pourra saisir le boulon correctement en raison du couple inadéquat, sans compter qu’il pourrait en résulter des dommages au niveau...
  • Page 23 ClÉ À CHOCS ÉLETRIQUE À PRISE DE 1/2 PO V 3,04 8340507 Fig.1 3. Lorsque vous utilisez de petites vis, réglez soigneusement la pression du levier d’accélérateur pour vous assurer que la pièce à travailler n’est pas endommagée. 4. Utilisez l’outil de façon intermittente, puisqu’une utilisation continue pourrait l’endommager.

  • Page 24: Entretien

    ClÉ À CHOCS ÉLETRIQUE À PRISE DE 1/2 PO 8340507 V 3,04 Fig.2 ENTRETIEN Avant de faire n’importe quel ajustement ou de changer un accessoire, éteignez l’outil et débranchez-le de sa source d’énergie. Vérifiez s’il y a des pièces endommagées. Avant d’utiliser un outil, toute pièce qui semble endommagée doit être vérifiée...

  • Page 25: Remplacement Des Balais De Carbone

    ClÉ À CHOCS ÉLETRIQUE À PRISE DE 1/2 PO V 3,04 8340507 5. Si des réparations sont nécessaires, apportez l’outil à un centre de réparation autorisé. 6. Vérifiez que le conduit d’aération ne comporte pas de saleté. Retirez les accumulations de poussière et les résidus d’huile périodiquement.
  • Page 26 ClÉ À CHOCS ÉLETRIQUE À PRISE DE 1/2 PO 8340507 V 3,04 Fig. 3 Fig. 4 Fig. 5 Fig. 6 MISE AU REBUT DE L’OUTIL Si votre outil est trop endommagé pour être réparé, ne le jetez pas. Apportez-le à un centre de recyclage approprié.
  • Page 27 ClÉ À CHOCS ÉLETRIQUE À PRISE DE 1/2 PO V 3,04 8340507 RÉPARTITION DES PIÈCES En cas de questions techniques, appelez le 1-800-665-8685...

  • Page 28: Liste Des Pièces

    ClÉ À CHOCS ÉLETRIQUE À PRISE DE 1/2 PO 8340507 V 3,04 LISTE DES PIÈCES Description Qté Description Qté Interrupteur à gâchette Ensemble de couvercle avant Tige de marche avant/arrière Rondelle Ensemble de en caoutchouc couvercle Rondelle de boîtier Ensemble Couvercle arrière...
