Summary of Contents for pro.point 8364945

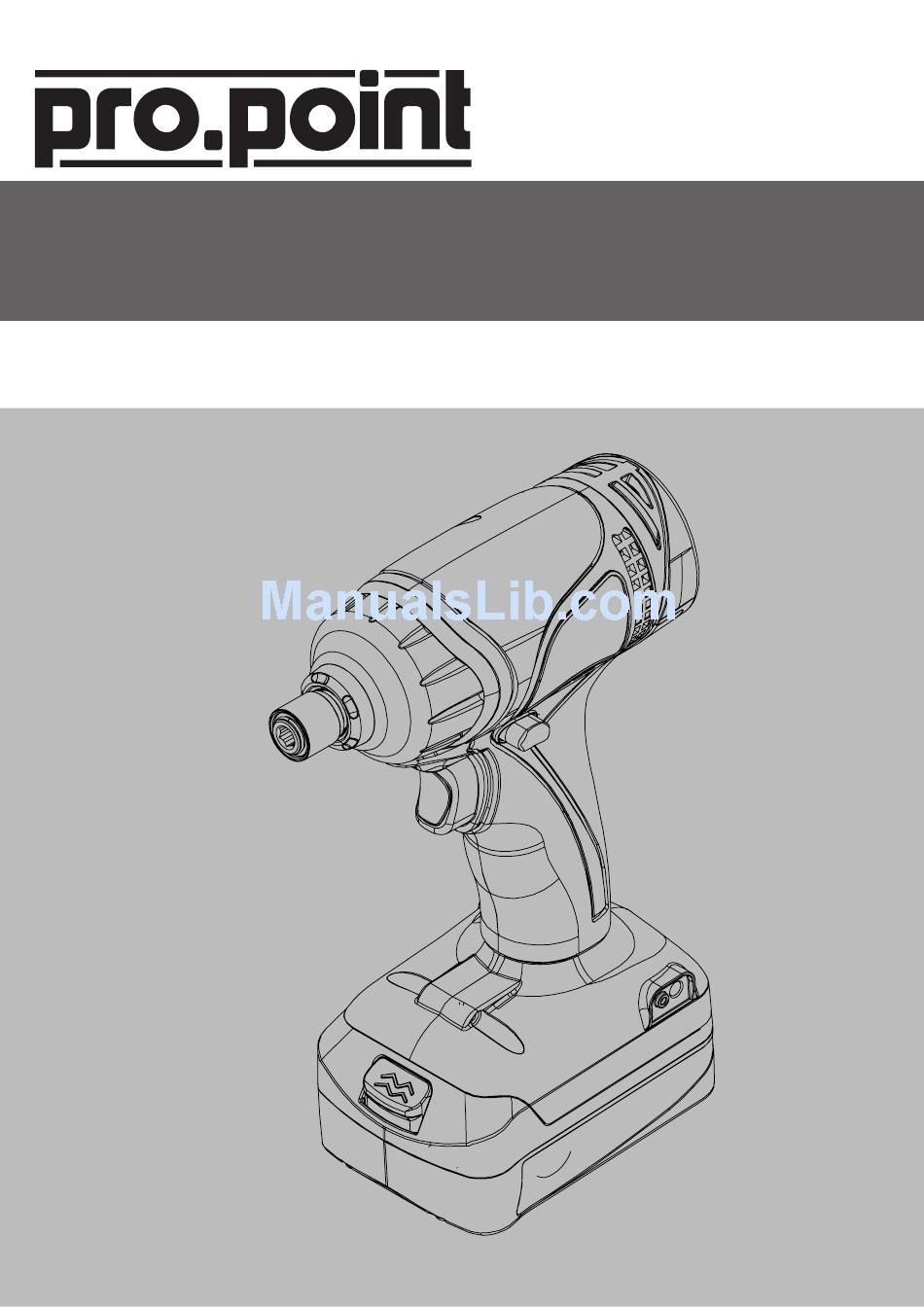

- Page 1 V 2.0 8364945 18V Cordless Impact Driver User Manual Please read this manual before use.
-
Page 3: Specifications
8364945 V 2.0 18V Cordless Impact Driver INTRODUCTION This 18V Impact Driver is powered by Li-ion batteries, which last longer, weigh less and are better for the environment than Ni-Cd batteries. SPECIFICATIONS Voltage 18V DC No-Load Speed 0 to 2,400 RPM... -
Page 4: Personal Safety
V 2.0 18V Cordless Impact Driver 8364945 PERSONAL SAFETY 1. Dress properly, wear protective equipment. Use breathing, ear, eye, face, foot, hand and head protection. Always wear ANSI approved impact safety goggles, which must provide both frontal and side protection. -
Page 5: Specific Safety Precautions
8364945 18V Cordless Impact Driver V 2.0 SPECIFIC SAFETY PRECAUTIONS 1. Do not over-tighten nuts. They could shatter and cause damage to the tool or work piece or cause serious injury. Use a torque wrench to torque the nut after using the wrench. - Page 6 V 2.0 18V Cordless Impact Driver 8364945 WARNING! 1. Make sure the charger is plugged into a 100-240V A/C outlet only. 2. If the battery pack is too hot or too cold, the charger will not fast charge the battery pack and the red Indicator light is “blinking.”...
-
Page 7: Operation
8364945 18V Cordless Impact Driver V 2.0 UNPACKING 1. Carefully remove the parts and accessories from the box. 2. Make sure that all items listed in the parts lists are included. 3. Inspect the parts carefully to make sure the tool was not damaged while shipping. -
Page 8: Charging The Battery Pack
V 2.0 18V Cordless Impact Driver 8364945 INSTALLING OR REMOVING BATTERY PACK (See Fig.1 Fig.2 ) Fig. 1 Fig. 2 1. Always switch off the machine before insertion or removal of the battery pack. 2. To remove the battery pack, pull out the set plate on the machine and grasp both sides of the battery pack while withdrawing it from the machine. - Page 9 8364945 18V Cordless Impact Driver V 2.0 LED INDICATION FUNCTION The Battery Pack has a “SW” button and 4-step green LEDs for indicating remaining capacity status and over temperature condition. The remaining capacity (RC) and temperature protection status green LED indications (3 seconds) when the “SW”...
-
Page 10: Tool Operation
V 2.0 18V Cordless Impact Driver 8364945 TOOL OPERATION INSTALLING OR REMOVING BIT Always be sure that the machine is switched off and the battery pack is removed before installing or removing the bit. Fig. 4 Fig. 5 Fig. 6... -
Page 11: Maintenance
8364945 18V Cordless Impact Driver V 2.0 MAINTENANCE Before making any adjustments or changing any accessory, turn off the tool and unplug it from its power source. 1. Check for damaged parts. Before using any tool, any part that appears to be damaged should be carefully checked to determine that it will operate properly and perform its intended functions. -
Page 12: Replacing Carbon Brushes
V 2.0 18V Cordless Impact Driver 8364945 REPLACING CARBON BRUSHES 1. Replacement procedure is as follows: • Use T10 size bit to loosen the back cover screws and remove back cover by hand. (Fig.10) • Take out the carbon brush (Fig.11) •... - Page 13 8364945 18V Cordless Impact Driver V 2.0 INSTALLING OR REMOVING HOOK 1. Installing Hook: Use Phillips or slotted bit size bit and tighten in clockwise. 2. Removing Hook: Use Phillips or slotted bit size bit to loosen the hook. Fig. 16 DISPOSING OF THE TOOL If your tool has become damaged beyond repair, do not throw it out.
-
Page 14: Parts Breakdown
V 2.0 18V Cordless Impact Driver 8364945 PARTS BREAKDOWN Part # Description Part # Description Front cover & front impact assembly Main switch Rear impact assembly Forward/reverse rod Washer RIng Gear Belt Bearing Discharge protector Screw Housing label (right) Flexible Ring Gear... - Page 15 V 2.0 8364945 Tournevis à percussion sans fil de 18 V Manuel d'utilisateur Veuillez lire ce manuel avant d'utiliser cet outil.
-
Page 17: Spécifications
8364945 V 2.0 Tournevis à percussion sans fil de 18 V INTRODUCTION Ce tournevis à percussion de 18 V est alimenté par des piles au Li-ion qui durent plus longtemps, sont plus légères et plus écologiques que celles au Ni-Cad. -
Page 18: Sécurité Personnelle
V 2.0 Tournevis à percussion sans fil de 18 V 8364945 SÉCURITÉ PERSONNELLE 1. Portez des vêtements appropriés et de l’équipement de protection. Utilisez des protections pour les voies respiratoires, les oreilles, les yeux, le visage, les pieds, les mains et la tête. Portez toujours des lunettes de sécurité... - Page 19 8364945 Tournevis à percussion sans fil de 18 V V 2.0 CONSIGNES DE SÉCURITÉ CONCERNANT LE CHARGEUR AVERTISSEMENT ! Pour réduire les risques de blessures, chargez uniquement le type approuvé de piles rechargeables. Les autres sortes de piles pourraient exploser et, par conséquent, causer des blessures corporelles et des dommages matériels.
- Page 20 V 2.0 Tournevis à percussion sans fil de 18 V 8364945 4. Ne chargez pas le bloc-piles sous la pluie ou la neige, ni lorsque la température est très élevée. 5. Ne chargez pas le bloc-piles lorsque la température ambiante est au-dessous de 0 °C (32 °F) ou au-dessus de 40 °C (104 °F).
-
Page 21: Consignes D'utilisation
8364945 Tournevis à percussion sans fil de 18 V V 2.0 DÉBALLAGE 1. Retirez soigneusement les pièces et les accessoires de la boîte. 2. Assurez-vous que vous avez reçu tous les articles mentionnés sur la liste des pièces. 3. Examinez soigneusement les pièces pour vous assurer qu’aucun bris ni dommage n’est survenu durant l’expédition. -
Page 22: Charge Du Bloc-Pile
V 2.0 Tournevis à percussion sans fil de 18 V 8364945 MISE EN PLACE ET RETRAIT DU BLOC-PILE (Voyez la fig. 1 et la fig. 2.) Fig. 1 Fig. 2 1. Coupez toujours l’alimentation de l’outil avant de mettre en place et de retirer le bloc-pile. - Page 23 8364945 Tournevis à percussion sans fil de 18 V V 2.0 INDICATIONS DONNÉES PAR LES DÉL Le bloc-pile a un bouton « SW » et des DÉL vertes à 4 étapes pour indiquer la capacité restante et la surchauffe. Lorsqu’on appuie momentanément sur le bouton « SW », les DÉL vertes indiquent la capacité restante et la protection contre la surchauffe (3 secondes).
-
Page 24: Utilisation De L'outil
V 2.0 Tournevis à percussion sans fil de 18 V 8364945 UTILISATION DE L’OUTIL MISE EN PLACE ET RETRAIT DE LA MÈCHE Assurez-vous de toujours désactiver l’outil et de retirer le bloc-pile avant de mettre en place une mèche ou de la retirer. -
Page 25: Entretien
8364945 Tournevis à percussion sans fil de 18 V V 2.0 ENTRETIEN Avant de faire n’importe quel ajustement ou de changer un accessoire, éteignez l’outil et débranchez-le de sa source d’alimentation. 1. Examinez bien l’outil chaque fois avant de vous en servir. Ne l’utilisez pas si vous découvrez une pièce deserrée, coinçée, désalignée ou endommagée. - Page 26 V 2.0 Tournevis à percussion sans fil de 18 V 8364945 BALAI DE CARBONE REMPLAÇABLE 1. Procédure de remplacement : • Utilisez un embout T10 pour desserrer les vis du couvercle arrière et retirez le couvercle à la main. (Fig. 10) •...
- Page 27 8364945 Tournevis à percussion sans fil de 18 V V 2.0 MISE EN PLACE ET RETRAIT DU CROCHET 1. Mise en place du crochet: Utilisez un tournevis à pointe cruciforme ou à fente et vissez en sens horaire. 2. Retrait du crochet: Utilisez un tournevis à pointe cruciforme ou à fente pour dévisser le crochet.
- Page 28 V 2.0 Tournevis à percussion sans fil de 18 V 8364945 REPARTITION DES PIECES Nº Description Qté Nº Description Qté Couvercle avant et assemblage d'impact avant Commutateur principal Assemblage d'impact arrière Tige de marche avant/arrière Rondelle Diode électroluminescente Couronne Courroie Roulement Protecteur anti-décharge...
