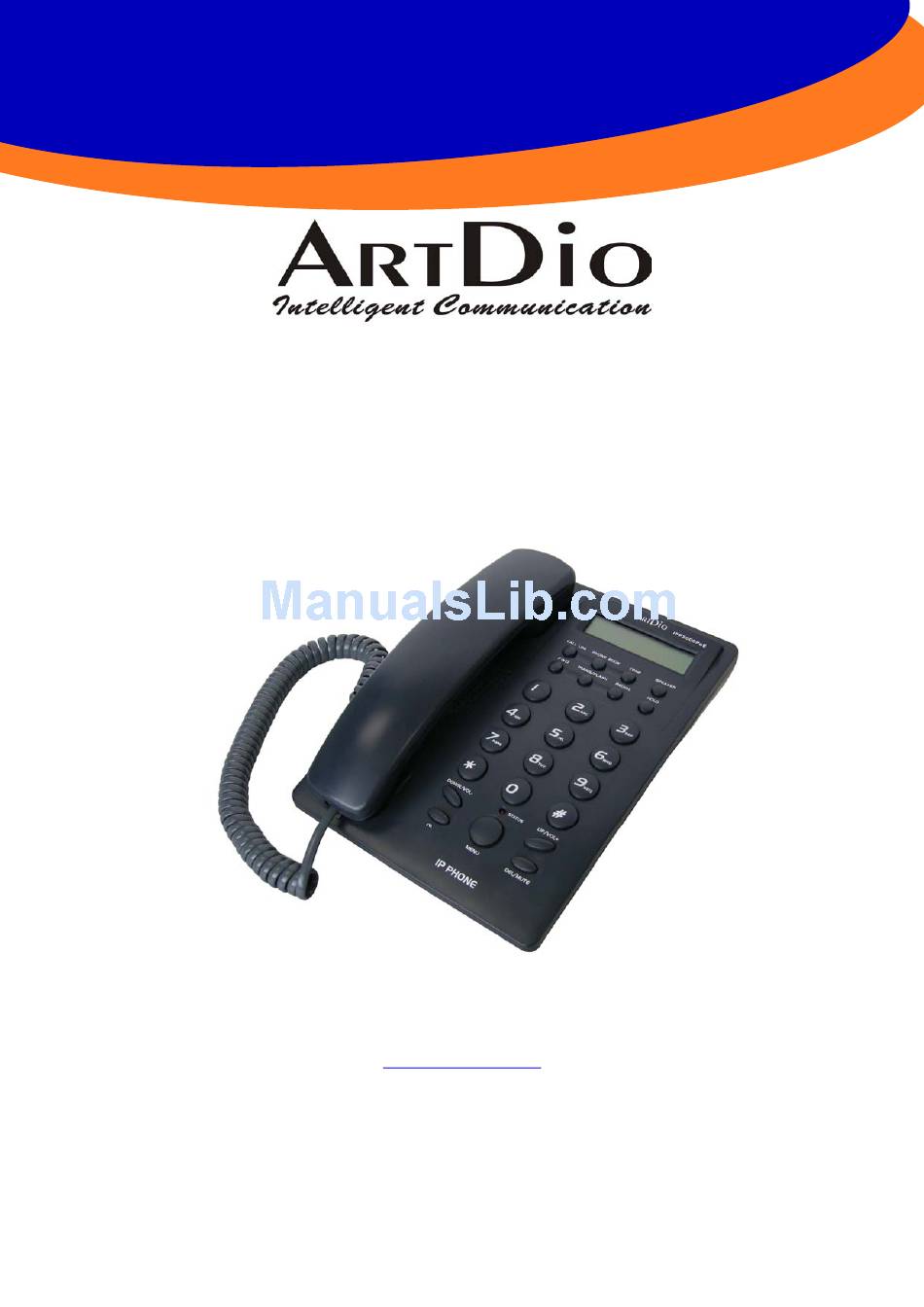

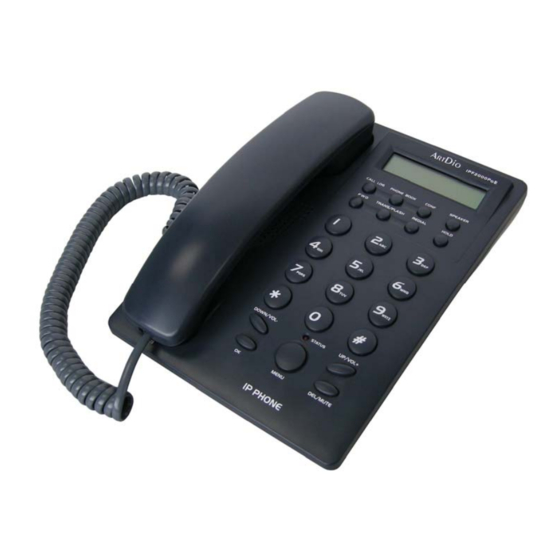

  • Page 1 IPF2000PoE User’s Manual/使用手冊 V1.0 Version www.artdio.com.tw...

  • Page 2: Safety Instructions

    IPF2000PoE User’s Manual/使用手冊 Safety Instructions • Do not attempt to service the product by yourself. Any servicing of this product should be referred to qualified service personnel. • To avoid electrical shock, do not put your finger, any pin, wire, or other metal objects into the vents and gaps. •...

  • Page 3: Table Of Contents

    IPF2000PoE User’s Manual/使用手冊 Contents Ⅰ. PRODUCT FEATURES .......................................7 1.1 S ......................................7 OFTWARE EATURES 1.2 H ......................................7 ARDWARE EATURES 1.3 P ......................................8 RODUCT VERVIEW 1.3.1 Phone Front View ......................................8 1.3.2 Phone Side View......................................8 1.3.3 Phone Rear View ......................................9 Ⅱ. INSTALLATION........................................9 2.1 P .......................................9 ACKAGE ONTENT...
  • Page 4 IPF2000PoE User’s Manual/使用手冊 5.2.1 Phone Book .........................................19 5.2.2 Speed Dial ........................................21 5.2.3 Dial Plan Setting ......................................21 5.2.4 Call Forward........................................23 5.2.5 Call Waiting ........................................24 5.2.6 DND Setting........................................24 5.2.7 Volume Setting......................................25 5.2.8 Melody Setting ......................................25 5.3 N ........................................26 ETWORKING 5.3. 1 Status ..........................................26 5.3.
  • Page 5 IPF2000PoE User’s Manual/使用手冊 目 錄 一．產品介紹..........................................45 1.1 軟體功能 ..........................................45 1.2 硬體功能 ..........................................45 1.3 產品外觀 ..........................................46 1.3.1 話機正面........................................46 1.3.2 話機側面........................................46 1.3.3 話機背面........................................47 二．產品安裝..........................................47 2.1 包裝內容 ..........................................47 2.2 設備連接 ..........................................47 2.2.1 有 PSE 供電路由器的接法: ...................................47 2.2.2 有電源供電的接法:....................................48 2.2.3. 牆面安裝........................................48 2.3 設備接入狀態顯示......................................49 三．話機按鍵設定 .........................................51 3.1 話機按鍵示意圖...
  • Page 6 IPF2000PoE User’s Manual/使用手冊 5.2.2 Speed Dial ........................................59 5.2.3 Dial Plan Setting ......................................59 5.2.4 Call Forward........................................61 5.2.5 Call Waiting Setting....................................62 5.2.6 DND Setting........................................62 5.2.7 Volume Setting......................................63 5.2.8 Melody Setting ......................................63 5.3 N ........................................64 ETWORKING 5.3. 1 Status ..........................................64 5.3. 2 WAN Setting......................................65 5.3.

  • Page 7: Ⅰ. Product Features

    IPF2000PoE User’s Manual/使用手冊 Ⅰ. Product Features The ArtDio IPF2000PoE is the latest generation of Enterprise IP Phone that supports SIP (Session Initiation Protocol）, the innovative technology and excellencies in engineering deliver the best voice quality and multiple control functionality. 1.1 Software Features Support SIP v1.0 (RFC 2543),SIP v2.0(RFC 3261),TCP/UDP/IP, RTP/RTCP,...

  • Page 8: Product Overview

    IPF2000PoE User’s Manual/使用手冊 1.3 Product Overview 1.3.1 Phone Front View 1.3.2 Phone Side View...

  • Page 9: Phone Rear View

    IPF2000PoE User’s Manual/使用手冊 1.3.3 Phone Rear View Note: You also can use a power adaptor with rated 9Vdc @ 1A output, center positive for non-PoE environment. Ⅱ. INSTALLATION 2.1 Package Content 1 x IPF2000PoE IP Phone 1 x handset 1 x power adapter（Option） 1 x RJ-45 Cable User＇s Guide 2.2 Hardware Installation...

  • Page 10: Installation With Power Resources

    IPF2000PoE User’s Manual/使用手冊 2.2.2 Installation with Power Resources You also can use a power adaptor with rated 9Vdc @ 1A output, center positive for non-PoE environment. If there is IP router in use, please connect one end of RJ-45 network cable with IP router (or network switching device under IP router) LAN interface and the other end with LAN interface of IPF2000PoE.

  • Page 11: Lcd Status Display

    IPF2000PoE User’s Manual/使用手冊 （2）User can simply place the device against the wall with two holes placed to the fixed hanger position on the wall After wall mounting the main body of IPF2000PoE, user will need to pull out the tab (extension downward) from handset cradle on the top of the handset rest, and rotate the tab and plug it into the slot with the extension up for handset holding 2.3 LCD Status Display After the device is connected and started, it will display in LCD for user to check...
  • Page 12 IPF2000PoE User’s Manual/使用手冊 2. It means the Phone network connection is wrong. 3. It means the Phone is under normal use state.

  • Page 13: Ⅲ.basic Operation

    IPF2000PoE User’s Manual/使用手冊 Ⅲ.Basic operation 3.1 Phone Diagram...

  • Page 14: Phone Keys Function

    IPF2000PoE User’s Manual/使用手冊 3.2 Phone keys Function Key Series Key Name Description Selection Key MENU Press to enter【MENU】 mode to make changes on setting and then press 【MENU】 to previous or exit 【MENU】 mode. To confirm the settings Calls Record Key CALL LOG Retrieve incoming Calls History and dialed Calls History, press 【UP】/ 【Down】...

  • Page 15: Ⅳ.configuration Settings

    IPF2000PoE User’s Manual/使用手冊 Ⅳ.Configuration Settings The IPF2000PoE IP phone supports multiple configuration settings. In this section, it mainly explains configuring using the phone keypad. When the phone is connected properly, press the “Menu＂ button to enter the Menu mode to make changes on settings. Press the “Menu＂...

  • Page 16: Do Not Disturb

    IPF2000PoE User’s Manual/使用手冊 4.3.2 Do not Disturb Block all calls 1．Always Block calls by certain time setting 2．By Period Block calls by certain time duration setting 3．Period Time 4.3.3 Alarm setting On/Off clock Alarm 1．Activation Set Alarm time, IPF2000PoE automatic Alarm at the preset time. 2．Alarm time 4.3.4 Date/Time setting Date and time setting...

  • Page 17: Dns

    IPF2000PoE User’s Manual/使用手冊 DHCP client：Obtain IP address automatically from DHCP server PPPoE client：PPPoE dial-up setting IP address：set fixed IP address 2．Fixed IP setting Network mask: set subnet mask IP address Default Gateway IP：set gateway IP address PPPoE setting： 3．PPPoE setting User name：Enter PPPoE user ID Password：Enter PPPoE password 4.4.2 DNS...

  • Page 18: Rtp Setting

    IPF2000PoE User’s Manual/使用手冊 Enable :Voice Activity detection ON 2．VAD Disable: Voice Activity detection OFF 4.5.3 RTP setting ON/OFF Out band DTMF setting 1．Outband DTMF Retransmission number of voice packets 2．Duplicate RTP 4.6 NAT transversal STUN：Confirm to use STUN setting STUN setting STUN server：STUN server address 4.7 Administrator Auto configuration：Config mode：select configuration mode（Disable/TFTP/FTP）...

  • Page 19: Information

    IPF2000PoE User’s Manual/使用手冊 5.1 Information Display the IP phone system information, including the firmware version. Model Name Product mode Firmware Version Firmware Version Codec Version Codec Version Date 5.2 Phone Setting 5.2.1 Phone Book If you need to add a phone number into the Speed Dial list, you need to input the position, the [Name] and the phone number(by URL type).When you finish a new phone list, just click the “Add phone＂...
  • Page 20 IPF2000PoE User’s Manual/使用手冊 PHONE Book Item Description Delete the selected entries. Delete Selected Delete all entries. Delete All Select the position to add phone entries. Position Name Enter the name for the phone entries Enter the phone number. Add Phone Press to confirm to add phone entries.

  • Page 21: Speed Dial

    IPF2000PoE User’s Manual/使用手冊 5.2.2 Speed Dial Speed Dial Item Description Delete selected entries Delete Selected Delete all entries Delete All Position Select the position to add phone entries. Enter the name for the speed dial entries Name Enter the speed dial number. Only support IP(SIP) Press to confirm to add phone entries.

  • Page 22: Dial Plan Setting

    IPF2000PoE User’s Manual/使用手冊 Dial Plan Setting Item Description Drop Prefix Default No( Add Prefix).When set Yes (subtract Prefix from dialed number), subtract Prefix from dialed number. Group 4 data set - No (add Prefix): When the rule matches, directly add Prefix Before dialed number. Replace Item could be set seven number.

  • Page 23: Call Forward

    IPF2000PoE User’s Manual/使用手冊 5.2.4 Call Forward Forward Setting Item Description Forward all calls to another phone number. Capable to forward all calls to IP telephone lines If All forward ON, FWD LED light up ,LCD display “AF XXXXXX＂, “AF＂ Show All Forward ALL Forward ,＂XXXXXX＂...

  • Page 24: Call Waiting Setting

    IPF2000PoE User’s Manual/使用手冊 5.2.5 Call Waiting Call Waiting Item Description Call Waiting – While talking to A party, B is calling in, at this time there will be beeping sound every 3 seconds to indicate a call waiting, press “hold＂ key button to put caller A on Call Waiting hold and switch to caller B.

  • Page 25: Volume Setting

    IPF2000PoE User’s Manual/使用手冊 5.2.7 Volume Setting Volume Setting Item Description Adjust handset volume. Handset Volume Adjust Speaker volume. Speaker Volume Adjust Ringer volume Ringer Volume Adjust handset gain (suggested not to exceed 13) Handset Gain Adjust Speaker Gain. Speaker Gain 5.2.8 Melody Setting Ringer Setting Item...

  • Page 26: Networking

    IPF2000PoE User’s Manual/使用手冊 Select “On＂ to enable ringer setting, select “off＂ to turn off. Ringer Select between the 4 different types of ringer Ringer Type 5.3 Networking 5.3. 1 Status Status Item Description Type IP address type show Show IP address Show network shielding Mask Show the Set Gateway＇s IP address...

  • Page 27: Wan Setting

    IPF2000PoE User’s Manual/使用手冊 5.3. 2 WAN Setting Network Setting Item Description IP Type. Select a proper connection for network setting: Input Local IP, Subnet Mask, Gateway IP, DNS after Fixed IP is selected. IP Type DHCP server received IP information after DHCP Client is selected. (Suitable for Cable Modem users) PPPoE User Should set this item.

  • Page 28: Ddns Setting

    IPF2000PoE User’s Manual/使用手冊 Show MAC Address Set up Host name. Displayed the host name in Network Name Service equipment. Host Name PPPoE Setting ADSL User Options PPPoE When selecting PPPoE for IP Type, set up a user name for ADSL account. User Name When selecting PPPoE, set up password for ADSL account.

  • Page 29: Sntp Setting

    IPF2000PoE User’s Manual/使用手冊 DDNS mode of choice. Type DDNS Wild card function ON/OFF Wild card DDNS Back MX function ON/OFF Back MX Off Line DDNS Off Line function ON/Off Changes in the implementation of storage set. Submit Clear the data which have set just now. Reset 5.3.

  • Page 30: Sip Setting

    IPF2000PoE User’s Manual/使用手冊 5.4 SIP setting 5.4. 1 Service Domain Service Domain Item Description Account Options You can register 3 different accounts at the same time. When selecting “On＂ at the current field, input corresponding register number in the tab. Active Dial-out number is the first number registered (the first pick is the number with “On＂...

  • Page 31: Port Setting

    IPF2000PoE User’s Manual/使用手冊 SIP server domain name or IP address Domain Server Please input registered Gateway IP address or domain name after “On＂ is selected. Proxy Server Please input registered Gateway IP address or domain name Outbound Proxy Server Outbound Proxy Subscribe of MWI Default Off.

  • Page 32: Codec Setting

    IPF2000PoE User’s Manual/使用手冊 5.4. 3 Codec Setting Codec Setting Item Description Codec Options. Select the Codec Priority( Codec Priority 1 as the first choice), and Voice Codec Priority Codec format When selecting g.723 5.3K as Voice Codec, set up to “On＂ for Codec of 5.3K/S. G.723 5.3K: Voice VAD Voice Activity detection ON/OFF...

  • Page 33: Dtmf Setting

    IPF2000PoE User’s Manual/使用手冊 5.4. 5 DTMF Setting DTMF Setting Item Description RFC2833 transmission DTMF signals Using RFC2833 Inband DTMF transmission DTMF signals Using Inband DTMF Send DTMF SIP Info transmission DTMF signals Using SIP Info Submit Changes in the implementation of storage set. Reset Reset Default Settings...

  • Page 34: Stun Setting

    IPF2000PoE User’s Manual/使用手冊 5.4. 6 STUN Setting STUN Setting Item Description Check whether the setting uses STUN Protocol STUN STUN Server Address STUN Server STUN Port Number STUN Port Submit Changes in the implementation of storage set. Reset Default Settings. Reset 5.4.

  • Page 35: Other Setting

    IPF2000PoE User’s Manual/使用手冊 5.4. 8 Other Setting Ohter Setting Item Description The RFC option is provided by ISP. Hold by RFC Set up the size of Voice QoS. Higher number is larger than lower number. Voice QoS Set up the size of SIP QoS. Sip QoS SIP Expire Time SIP Expire Time...

  • Page 36: Firmware Upgrade

    IPF2000PoE User’s Manual/使用手冊 HTTP File Path Set File Path in Http Server, for example: /123/. FTP Server Set FTP Server IP address or Domain Name. FTP Username FTP Username FTP Password FTP Password FTP File Path Set File Path in FTP Server, for example: /123/. Changes in the implementation of storage set.

  • Page 37: Auto Update

    IPF2000PoE User’s Manual/使用手冊 5.5. 3 Auto Update Auto Update Item Description Update via Default is Off(Do not Auto Update). Automatically update environmental setting, with TFTP, FTP and HTTP three ways Check new Firmware Default Scheduling( In accordance with schedules ).Ways of Checking whether have new Version for the IP Phone Power ON: Check whether have new Version for the IP Phone at Power ON Scheduling: Check whether have new Version for the IP Phone In accordance with schedules.

  • Page 38: Default Setting

    IPF2000PoE User’s Manual/使用手冊 software -Automatic: If Scheduling has set ,IP Phone could automatically update New Firmware version .But POWER ON ,need user to choose whether update the new Firmware . Firmware File Prefix Default Product model Inspection Firmware version of the product model data Next update time Next checking or Updating date and time Submit...

  • Page 39: System Auth

    IPF2000PoE User’s Manual/使用手冊 Reset Reset Default Settings 5.5. 6 System Auth System Auth Item Description Username. Set up a New Username for Registration. New username Set up a New Password New password Confirm Password Confirmed password Submit Submit Reset Reset Default Settings 5.6 Save Change 5.7 Reboot...

  • Page 40: Ⅵ. Product Specifications

    IPF2000PoE User’s Manual/使用手冊 Ⅵ. Product Specifications Voice Interface Call Control Protocol SIP v1 (RFC 2543), v2 (RFC 3261) G.711 (64k bit/s, PCM), G.723.1 (6.3k / 5.3k bit/s), G.726 (16k / 24k / 32k / 40k bit/s, Voice Compression ADPCM), G.729A (8k bit/s, CS-ACELP), G.729B (adds VAD & CNG to G.729) Delayed (Point to Point) <...

  • Page 41: Ⅶ. Frequently Asked Questions (Q&A)

    IPF2000PoE User’s Manual/使用手冊 Ⅶ. Frequently Asked Questions (Q&A) How do I know that IPF2000PoE Registration is complete? A: If IPF2000PoE is registered successfully; the Registration number will be displayed on LCD. If “No Service＂ is displayed on LCD that means the Registration is not complete. System requires 2 minutes to complete Registration for IPF2000PoE.
  • Page 42 IPF2000PoE User’s Manual/使用手冊 How to use Speed Dial? Step1. Store the phone numbers in the speed dial list Step2. Pick up the handset or press “Speak＂ key Step3. Press “*＂ key to switch to IP line Step4. Press speed dial number Step5.
  • Page 43 IPF2000PoE User’s Manual/使用手冊 number is [006+xxx]. 3: Drop prefix: No, Replace rule 3: 009, 12. 1: When input numbers include 12, as long as the numbers begin with12, 009 will be automatically added in front of all the numbers, the actual number is [009+12+xxx]. 4: Drop prefix: No, Replace rule 4: 007, 5xxx+35xx+21xx.
  • Page 44 IPF2000PoE User’s Manual/使用手冊 Taiwan Head Quarter NO.476,Ming Hu Road,HsinChu 30065,Taiwan,R.O.C. Tel: +886-3-5202121 Fax: +886-3-5202129 KINYO/ Tel: +886-3-5295000 Fax: +886-3-5295005 ARTDio/ E-mail: sales@kinyo.com.tw KINYO/ E-mail: sales@kinyo.com.tw ARTDio/ http://www.kinyo.com.tw/ KINYO/ http://www.artdio.com.tw/ ARTDio/ U.S.A. Branch 美國分公司 / 14235 Lomitas Avenue,La Puente,CA91746, U.S.A. Tel：+1-626-333-3711 KINYO/ Tel：+1-626-336-0369 ARTDio/...

  • Page 45: 一．產品介紹

    IPF2000PoE User’s Manual/使用手冊 一．產品介紹 ArtDio IPF2000PoE 是基於 SIP（Session Initiation Protocol）協議的新一代企業級 IP 電話解決方案, 創新的技術工藝使其擁有絕佳的音質表現和豐富的功能。 1.1 軟體功能 1.支持 SIP v1 (RFC 2543),SIP v2(RFC 3261),TCP/UDP/IP, RTP/RTCP,HTTP,ICMP,ARP/RARP, DDNS, DHCP Client,DHCP Server,SNTP,PPPoE,STUN,TFTP 等網路協定。 2.支持多種編解碼協定,如：G.711 (64k bit/s, PCM), G.723.1 (6.3k / 5.3k bit/s), G.726 (16k / 24k / 32k / 40k bit/s, ADPCM), G.729A, G.729B。...

  • Page 46: 產品外觀

    IPF2000PoE User’s Manual/使用手冊 1.3 產品外觀 1.3.1 話機正面 1.3.2 話機側面...

  • Page 47: 話機背面

    IPF2000PoE User’s Manual/使用手冊 1.3.3 話機背面 注意：如果您使用的環境沒有 PoE 供電，您也可以接入 DC 9V @ 1A 的外接電源給 IPF2000PoE 提供電源 二．產品安裝 2.1 包裝內容 1.IPF2000PoE 話機一台 2.電話手持聽筒一隻 3.電源供應器一隻(選配) 4.RJ-45 網路線一條 5.產品使用說明書一份 2.2 設備連接 2.2.1 有 PSE 供電路由器的接法: IPF2000PoE 採用基於乙太網供電的 IEEE 802.3af 標準（ Power-over-Ethernet ） ，它可以通過帶 PSE (power sourcing equipment)的路由器或設備提供動力。您可以直接連接...

  • Page 48: 有電源供電的接法

    IPF2000PoE User’s Manual/使用手冊 2.2.2 有電源供電的接法: 如果您使用的環境沒有 PoE 提供電能，您也可以接入 DC 9V @ 1A 的外接電源給 IPF2000PoE 提供電源。 當你的使用環境有 IP 分享器時,將 RJ-45 網路線一端接入 IP 分享器（或 IP 分享器下網路交換設備）LAN 介面,另一端接入 IPF2000PoE 的 LAN 介面。如下圖所示： 2.2.3. 牆面安裝 （1）IPF2000PoE可以安裝在牆上,電話主機背部有兩個掛牆孔：...

  • Page 49: 設備接入狀態顯示

    IPF2000PoE User’s Manual/使用手冊 （2）將電話的掛牆孔掛在牆壁的掛鈎上,使用者可以容易地將電話安裝在牆面上 2.3 設備接入狀態顯示 當設備連接啟動後,會在 LCD 上顯示狀態,方便使用者檢查： 1. 此狀態表示話機未成功註冊平臺。...
  • Page 50 IPF2000PoE User’s Manual/使用手冊 2. 此狀態表示話機網路連接錯誤。 3. 此狀態表示話機狀態正常,能正常使用。...

  • Page 51: 三．話機按鍵設定

    IPF2000PoE User’s Manual/使用手冊 三．話機按鍵設定 3.1 話機按鍵示意圖 3.2 話機按鍵功能說明 按鍵分類 按鍵名 功能/操作 進入“MENU＂模式,按下後出現功能設定功能表,進行相關 選單鍵 MENU 設定,在進入功能表後按“MENU＂鍵會退回上一層選單或退 出“MENU＂模式,進入待機模式。 確認鍵 進入選中的選單項,確認選中的設定,確認設定值。 UP/VOL+ 功能表向上選擇,向右移動遊標,向上預覽所顯示的清單,...
  • Page 52 IPF2000PoE User’s Manual/使用手冊 功能鍵 通話狀態中音量調大。 功能表向下選擇,向左移動遊標,向下預覽所顯示的清單,通話 DOWN/VOL- 狀態中音量調小。 查詢撥入記錄和撥出記錄,用 Up/Down 鍵上下選擇通話記錄, 通話記錄鍵 CALL LOG 按下免持鍵或拿起聽筒會自動撥出此條記錄。 來電轉接功能鍵 開啟與關閉來電轉接功能。 “1＂, “-“ , “ ٫ ＂ , “!＂ , “?＂ “2＂, “a＂, “b＂, “c＂, “A＂, “B＂, “C＂ “3＂, “d＂, “e＂, ＂f＂, “D＂, “E＂, “F＂ “4＂, “g＂, “h＂, “i＂, “G＂, “H＂, “I＂...

  • Page 53: 四．話機選單設定

    IPF2000PoE User’s Manual/使用手冊 四．話機選單設定 IPF2000PoE 支援多種設定模式,這裏主要講解如何使用話機按鍵進行手動設定,和如何通過 PC 進入 網頁介面進行設定。 當話機啟動完成後,按下“MENU＂鍵進入“MENU＂模式,出現設定功能表進行相關設定,如果再按 一次“MENU＂鍵會退出“MENU＂模式,進入待機模式 。 如果進入“MENU＂模式後,不進行操作 10 秒後 也會自動退出。 4.1 Phone book 進行號碼查詢,以便進行快速撥號和編輯。選擇此項目,第一次按下「OK」進 1．Search 入快速查詢模式,用戶可以輸入 Name 或 Number 進行快速查詢；連續兩次按 下「OK」鍵進入瀏覽查詢模式。在此模式下選擇項目後按下「OK」鍵進入 編輯模式,對 Name 和 Number 進入編輯。查詢模式中選中號碼後舉起聽筒或 按下免持鍵會撥出此號碼。 增加 Phone Book 記錄。選擇此項目後,第一次按下「OK」在 Name 輸入要儲 2．Add entry 存號碼的使用者名稱或代號。按下「OK」儲存並進入...

  • Page 54: Alarm Setting

    IPF2000PoE User’s Manual/使用手冊 “Disable＂確認開啟與關閉該功能。在“Number＂選項中輸入轉接號碼。 無應答轉接,進入功能表後,在“Activation＂選項中選擇“Enabled＂或 3．No answer “Disable＂確認開啟與關閉該功能。在“Number＂選項中輸入轉接號碼。 forward 若要啟用震鈴逾時轉接功能,請先進入功能表。進入功能表後,先輸入所要求 4．Ring Timeout 之震鈴次數,然後輸入轉接號碼。 forward 4.3.2 Do not Disturb 拒接所有來電,如果已設定來電拒絕,話機將聽不到來電鈴聲,而撥號端則聽 1．Always 到忙線音。 部分時間拒接來電,如果已設定來電拒絕,在該時間話機將聽不到來電鈴聲, 2．By Period 而撥號端則聽到忙線音。 設定拒接來電持續的起止時間,如果已設定在該時間話機將聽不到來電鈴聲, 3．Period Time 而撥號端則聽到忙線音。 4.3.3 Alarm setting 設定是否啟用鬧鐘功能。 1．Activation 設定鬧鐘時間,當該時間到時話機會自動震鈴。 2．Alarm time 4.3.4 Date/Time setting 手動設定時間...

  • Page 55: Auto Dial

    IPF2000PoE User’s Manual/使用手冊 4.3.7 Auto Dial 此項設定在號碼輸入完成後,沒有按＃號確認撥出時,話機自動撥出的等待時 1．Auto Dial 間,設定範圍 3-9 秒。 4.4 Network 4.4.1 WAN Setup IP 模式選擇： 1．IP Type Fixed IP client：指定 IP 位址。 DHCP client：DHCP 自動獲取 IP。 PPPoE client：PPPoE 撥號模式。 2．Fixed IP setting 指定 IP 位址： IP Address：主機 IP 位址。 Subnet mask：子網路遮罩。...

  • Page 56: Codec

    IPF2000PoE User’s Manual/使用手冊 Register password：註冊密碼。 Domain server：網域功能變數名稱。 Proxy server：要登錄的語音匝道器的 IP 位址或者網域功能變數名稱。 Outbound proxy：語音代理伺服器。 註冊第二個 SIP 帳號,設置項功能同上。 2．Second realm 註冊第三個 SIP 帳號,設置項功能同上。 3．Third realm 4.5.2 Codec 設置語音編碼格式。 1．Codec type 設置是否開啟動態語音檢查功能。 2．VAD 4.5.3 RTP setting 1．Outband DTMF Outband DTMF 啟動、停止設置。 語音封包重傳次數設置。 2．Duplicate RTP 4.6 NAT transversal STUN：是否採用...

  • Page 57: 五．網頁設定

    IPF2000PoE User’s Manual/使用手冊 五．網頁設定 進入話機 Network/Status 項取得話機 IP 位址,然後在要與之連接的電腦上設定相同網段的 IP 位址, 設定 IPF2000PoE 的 IP 與電腦處於同一網段（IP 位址前三段一樣,最後一段主機位址不同即可）然後在 電腦的網路瀏覽器的位址欄輸入“http： //IPF2000PoE IP：9999 ＂進入網頁設定登錄介面,輸入 username 和 password。話機出廠預設的三個使用者是“root＂,“system＂和“user＂,密碼均為“test＂ （使用者可 以自行更改） 。輸入完密碼後,按 Login 便可以進入 IPF2000PoE 的網頁設定畫面。 網頁設定中,每頁設定完後按下 submit 鍵後,方可送出該設定值,然後按下左邊欄位的 save change 鍵 後,按下彈出 save 按鍵,待話機重新啟動完畢後,方可儲存全部修改頁面。 5.1 Information 系統基本資訊,可以看到軟體的版本資訊。...

  • Page 58: Phone Book

    IPF2000PoE User’s Manual/使用手冊 5.2 Phone Setting 5.2.1 Phone Book 當使用者輸入之號碼後,隨即進入[Phone Book]內之[Name]欄位比對是否有符合之號碼,如果有找到符合 之資料,則依照[URL]欄位設定去執行撥號：如果在[Name]欄位沒有找到符合之資料,就直接送出該撥號的號 碼。 PHONE Book 欄位名稱 說明 Delete Selected 刪除按鈕。刪除所選擇項內容。 刪除按鈕。刪除所有內容。 Delete All Position 在填入欄裏填寫所對應的序號,隨後填入的號碼將寫到對應欄位裏。 輸入撥號代碼。 Name 輸入外撥號碼或 IP 位置資料。 Add Phone 新增此筆資料。 （可填入 140 個電話號碼） 清除已設定之資料。 Reset...

  • Page 59: Dial Plan Setting

    IPF2000PoE User’s Manual/使用手冊 5.2.2 Speed Dial Speed Dial 欄位名稱 說明 Delete Selected 刪除按鈕。刪除所選擇項內容。 Delete All 刪除按鈕。刪除所有內容。 Position 在填入欄裏填寫所對應的序號,隨後填入的號碼將寫到對應欄位裏。 Name 輸入撥號代碼。 輸入外撥號碼或 IP 位置資料。 填寫完後按下此鍵,名字和號碼將填入到對應的欄位中。 （可填入 10 個快 Add Phone 速撥號號碼） Reset 清除已設定之資料。 5.2.3 Dial Plan Setting 撥號計畫,提供加碼與減碼功能。...
  • Page 60 IPF2000PoE User’s Manual/使用手冊 Dial Plan Setting 欄位名稱 說明 Drop Prefix 預設為 No (加碼)。當設定為 Yes (減碼)時,則執行減碼的動作。 設定 4 組資料 - No (加碼): 當 rule 符合時,則直接加碼。可輸入 7 位數。 - Yes (減碼): 當 rule 符合時,則減掉符合之代碼再加碼。可輸入 39 位數。 Replace rule1 設定撥號規範。 +: 或。 xxx: 指定碼長。 Auto Dial Time 預設為...

  • Page 61: Call Forward

    IPF2000PoE User’s Manual/使用手冊 5.2.4 Call Forward Forward Setting 欄位名稱 說明 All Forward 全部轉接。打進來的所有電話都轉撥到指定號碼。 遇忙轉接。電話忙線時,啟用轉撥功能。即當電話打進來後,若電話占線,則將 Busy Forward 轉撥到指定號碼。 無應答轉接。電話無人應答時,啟用轉撥功能。即當電話打進來後,在震鈴逾 No Answer Forward 時後,則將轉撥到指定號碼。 All Fwd No 全部轉接號碼。填入開啟全部轉接後對應的轉撥姓名和電話號碼。 遇忙轉接號碼。填入開啟遇忙轉接後對應的轉撥姓名和電話號碼。 Busy Fwd No 無應答轉接號碼。填入對應的無人接聽電話時轉拨的姓名和電話號碼。 No Answer Fwd No No Answer Fwd Time 設定無應答響鈴時長,超過此響鈴次數,話機會進入無應答轉接狀態。 Submit 執行儲存變更設定。...

  • Page 62: Dnd Setting

    IPF2000PoE User’s Manual/使用手冊 5.2.5 Call Waiting Setting Call Waiting 欄位名稱 說明 來電等待。設定當前話機使用來電等待功能。本機和 A 通話時, B 撥入,本機 Call Waiting 會每隔 3 秒聽到“嘟,嘟＂兩聲,此時按下“HOLD＂鍵來保留 A 並接聽 B 的 電話,並且可以按 “hold ＂鍵在 A 和 B 之間切換通話。 Submit 執行儲存變更設定。 Reset 清除已設定之資料。 5.2.6 DND Setting DND Setting 欄位名稱...

  • Page 63: Melody Setting

    IPF2000PoE User’s Manual/使用手冊 5.2.7 Volume Setting Volume Setting 欄位名稱 說明 Handset Volume 設定聽筒輸出音量大小 Speaker Volume 設定免持輸出音量大小 Ringer Volume 設定震鈴音量大小 Handset Gain 設定話筒輸入音量大小 Speaker Gain 設定免持輸入音量大小 Submit 執行儲存變更設定。 清除已設定之資料。 Reset 5.2.8 Melody Setting...

  • Page 64: N Etworking

    IPF2000PoE User’s Manual/使用手冊 Ringer Setting 欄位名稱 說明 Ringer 是否開啟使用者設定鈴聲,On 開啟,Off 為關閉。選擇 off 為默認第一種鈴聲。 Ringer Type 選擇鈴聲模式,一共有四種模式可供選擇。。 Submit 執行儲存變更設定。 Reset 清除已設定之資料。 5.3 Networking 5.3. 1 Status Status 欄位名稱 說明 Type 顯示 IP 位址類型 顯示 IP 位址 Mask 顯示子網路遮罩 Gateway 顯示已設定的預設閘道的 IP 位址 顯示已設定的主要的網路功能變數名稱位址...

  • Page 65: Wan Setting

    IPF2000PoE User’s Manual/使用手冊 5.3. 2 WAN Setting Network Setting 欄位名稱 說明 IP 類型。依實際網路環境選擇適當的網路型態: Fixed IP 選擇後需將 Local IP、Subnet Mask、Gateway IP、DNS 等欄位填入相關資 IP Type 料。 DHCP Client 選取後會由 DHCP server 取得相關 IP 資料。 PPPoE ADSL 上网方式用戶選擇。 設定 WAN 的 IP 位址。 設定...

  • Page 66: Ddns Setting

    IPF2000PoE User’s Manual/使用手冊 設定 WAN 的備用 DNS 的 IP 位址 DNS Server 2 本機網路卡號 Host Name 設定主機名。在網路伺服器上訪問設備所顯示的主機名。 PPPoE Setting User Name 選取 pppoe 時,設定用戶的 ADSL 帳戶名。 Password 選取 pppoe 時,設定用戶的 ADSL 帳戶的密碼。 執行儲存變更設定。 Submit Reset 清除已設定之資料。 5.3. 3 DDNS Setting DDNS Setting 欄位名稱...

  • Page 67: Sntp Setting

    IPF2000PoE User’s Manual/使用手冊 Type 選擇 DDNS 工作模式。 Wild card 選擇是否啟用 Wild Card 功能 Back MX 選擇是否啟用 Back MX 功能 Off Line 選擇是否啟用 DDNS 的 Off Line 功能 Submit 執行儲存變更設定。 Reset 清除已設定之資料。 5.3. 4 SNTP Setting SNTP Setting 欄位名稱 說明 SNTP 設定使用時間伺服器,on 為使用,off 不使用。...

  • Page 68: Service Domain

    IPF2000PoE User’s Manual/使用手冊 5.4 SIP setting 5.4. 1 Service Domain Service Domain 欄位名稱 說明 帳號選擇。 此頁中可填入 3 個不同帳號,並且同時註冊上,當選擇 on 時為使用當前欄,再在 當前欄填入對應註冊帳號。 Active 撥出的號碼以註冊的第一個號碼為主(以選取 on 選項的第一個選項欄為首 選). 第一個帳號註冊不上將自動跳轉到第二個註冊上的帳號,撥入到註冊上 的任一號碼都可以接聽到電話。 Display Name LCD 顯示名稱 User Name 用户名,使用的號碼,在此設定本話機之電話號碼。...

  • Page 69: Port Setting

    IPF2000PoE User’s Manual/使用手冊 Register Name 註冊帳號名。 Register Password 註冊密碼。 Domain Server 網域功能變數名稱。 要登錄的語音閘道器的 IP 位位址或者網域功能變數名稱。如果特殊埠號則 Proxy Server 加 :埠號。 語音代理伺服器。如果特殊埠號則加 :埠號。 Outbound Proxy Subscribe of MWI 預設為 Off(不執行)。當設定為 On (執行)時,週期性的傳送“來話訊息留言偵 測＂的動作。 Status 註冊狀態,Registered 為註冊成功,Not Registered 為註冊失敗。 Submit 執行儲存變更設定。 Reset 清除已設定之資料。 5.4.

  • Page 70: Codec Setting

    IPF2000PoE User’s Manual/使用手冊 5.4. 3 Codec Setting Codec Setting 欄位名稱 說明 編解碼選擇。選擇編解碼的優先權（以 Codec Priority 1 為首選）,及語音編解 Codec Priority 碼格式。 G.723 5.3K: 使用 g.723 語音編解碼時,設定 on 為使用 5.3K/S 之 Codec。 Voice VAD 使用動態語音檢測。 Submit 執行儲存變更設定。 Reset 清除已設定之資料。 5.4. 4 Codec ID Setting G726 各編解碼的設定及...

  • Page 71: Dtmf Setting

    IPF2000PoE User’s Manual/使用手冊 5.4. 5 DTMF Setting DTMF Setting 欄位名稱 說明 RFC2833 使用 rfc2833 方式傳送 DTMF 訊號。 Inband DTMF 使用 Inband DTMF 方式傳送 DTMF 訊號。 Send DTMF SIP Info 使用 SIP Info 方式。 Submit 執行儲存變更設定。 Reset 清除已設定之資料。...

  • Page 72: Rport Setting

    IPF2000PoE User’s Manual/使用手冊 5.4. 6 STUN Setting STUN Setting 欄位名稱 說明 STUN 設定是否使用 STUN 協定。 STUN Server STUN 服務器位址。 STUN Port STUN 埠號。 Submit 執行儲存變更設定。 Reset 清除已設定之資料。 5.4 .7 RPort Setting RPort Setting 欄位名稱 說明 On/Off 設定是否使用 RPort 协定。 Submit 執行儲存變更設定。...

  • Page 73: Other Setting

    IPF2000PoE User’s Manual/使用手冊 5.4. 8 Other Setting Ohter Setting 欄位名稱 說明 Hold by RFC RFC 選擇使用。此資訊由服務商提供。 Voice QoS 語音服務品質。 Sip QoS SIP 服務品質。 SIP Expire Time SIP 包傳送時間。 Submit 執行儲存變更設定。 Reset 清除已設定之資料。 5.5 Others 5.5. 1 Auto Config Auto Config...

  • Page 74: Firmware Upgrade

    IPF2000PoE User’s Manual/使用手冊 欄位名稱 說明 Auto Configuration 預設為 Off(不執行)。自動更新環境設定方式,提供 TFTP,FTP 及 HTTP 等三種 方式。 TFTP Server 設定 TFTP Server 位置,可以輸入 IP 或 Domain Name 資料。 HTTP Server 設定 HTTP Server 位置,可以輸入 IP 或 Domain Name 資料。 HTTP File Path 設定路徑名稱,例如: /123/。 FTP Server 設定...
  • Page 75 IPF2000PoE User’s Manual/使用手冊 Auto Update 欄位名稱 說明 Update via 預設為 Off(不執行更新)。版本自動更新方式,提供 TFTP,FTP 及 HTTP 等三種 方式。 Check new Firmware 預設為 Scheduling(依照時間排程)。檢查是否有新的版本提供,提供 Power ON (每次開機)或 Scheduling(按照排程)。 - Power On(開機檢查): Power on + Scheduling,即每次開機時及依照時間排程檢 查是否有新的版本可供更新。 - Scheduling: 依照時間排程檢查是否有新的版本可供更新。 Scheduling (Date) 預設為 14 天。每隔幾天去檢查一次,提供最短為 1 天,最長為 30 天。 Scheduling (Time) 預設為...

  • Page 76: Advanced Setting

    IPF2000PoE User’s Manual/使用手冊 POWER ON 時需用户自己選擇是否更新為新的軟件。 Firmware File Prefix 預設為產品型號。檢查符合產品型號之版本資料。 Next update time 下次檢查或更新之日期與時間資料。 Submit 執行儲存變更設定。 Reset 清除已設定之資料。 5.5. 4 Default Setting 所有設定值將會恢復出廠之設置 5.5. 5 Advanced Setting Advanced Setting 欄位名稱 說明 ICMP Not Echo 啟動不回應 ping 的訊息。預設為 No (不執行)。 Send Anonymous CID 啟動去電保密功能,不送本機之號碼資料。預設為...

  • Page 77: Reboot

    IPF2000PoE User’s Manual/使用手冊 5.5. 6 System Auth System Auth 欄位名稱 說明 New username 使用者名。 New password 設定新使用者密碼。 Confirmed password 確認密碼。 Submit 執行儲存變更設定。 Reset 清除已設定之資料。 5.6 Save Change 儲存所有設定並重新啟動 5.7 Reboot 不儲存更改的設定並重新啟動...

  • Page 78: 六．產品規格

    IPF2000PoE User’s Manual/使用手冊 六．產品規格 語音介面 來電控制協定 SIP v1 (RFC 2543), v2 (RFC 3261) G.711 (64k bit/s, PCM), G.723.1 (6.3k / 5.3k bit/s), G.726 (16k / 24k / 32k / 40k bit/s, 語音壓縮 ADPCM), G.729A (8k bit/s, CS-ACELP), G.729B (adds VAD & CNG to G.729) 延遲...

  • Page 79: 七．常見問題與排解（Q&A

    IPF2000PoE User’s Manual/使用手冊 七．常見問題與排解（Q&A） 1. 怎樣確定 IPF2000PoE 註冊成功？ 答：如果 IPF2000PoE 帳號註冊成功,IPF2000PoE LCD 會正確顯示您註冊的帳號。如果 LCD 顯示幕顯示 No Service 則表時註冊不成功。一般 IPF2000PoE 在 2 分鐘內能註冊成功。 2 . 接上電源後,話機啟動後 LCD 顯示幕顯示 ETHERNET ERROR,這是為什麼？ 答：這時請您檢查連接線路是否有鬆動,是否有連接網路線。如果連接正常,請檢查您的網路是否正常。 3. 如果停電了是否會影響正常打電話？ 答：停電後,IPF2000PoE 通過 PSE 設備供電，話機還能保持正常工作。 4. 如何正確撥打電話？ 答:拿起話筒,聽到撥號音後,即可撥打網路電話。 5．保留通話(HOLD)如何使用? 答：當正在接聽電話時,通過按一下...
  • Page 80 IPF2000PoE User’s Manual/使用手冊 答 ： 先在網頁“Phone Setting Speed Dial Setting＂裏或者話機選單“Phone book Speed dial＂裏設定您需 要快速撥號的號碼,然後拿起聽筒或者按下免持鍵後,按下對應的快速撥號號碼,接著按下＃號鍵後 速撥完畢。 9．如果你聽到有雜音要怎麼辦？ 答：請把音量降低,建議用 10 或用預設值 10．Dial plan 設定範例 範例 1: Drop prefix: No, Replace rule 1: 002, 8613+8662。 說明 1：當撥號時有輸入 8613 時,只要符合 8613 開頭的號碼,全部在前面自動加上 002；則實際號碼為 [002+8613+xxx]。 說明...
  • Page 81 IPF2000PoE User’s Manual/使用手冊 範例 4:Drop prefix: No, Replace rule 4: 007, 5xxx+35xx+21xx。 說明 1：當撥號時有輸入 5xxx 時,要符合 5 開頭,後面接著 3 碼的資料；全部在前面自動加上 007；則實 際號碼為[007+5xxx]。 說明 2：當撥號時有輸入 534 時,符合 5 開頭,後面接著 2 碼的資料；不符合加碼規則;實際號碼為[534]。 說明 3：當撥號時有輸入 35xx 時,要符合 35 開頭,後面接著 2 碼的資料；全部在前面自動加上 007；則實 際號碼為[007+35xx]。 說明...
  • Page 82 IPF2000PoE User’s Manual/使用手冊 Taiwan Head Quarter 總公司 / NO.476,Ming Hu Road,HsinChu 30065,Taiwan,R.O.C. Tel: +886-3-5202121 Fax: +886-3-5202129 KINYO/ Tel: +886-3-5295000 Fax: +886-3-5295005 ARTDio/ E-mail: sales@kinyo.com.tw KINYO/ E-mail: sales@kinyo.com.tw ARTDio/ http://www.kinyo.com.tw/ KINYO/ http://www.artdio.com.tw/ ARTDio/ U.S.A. Branch 美國分公司 / 14235 Lomitas Avenue,La Puente,CA91746, U.S.A.
  • Page 83 IPF2000PoE User’s Manual/使用手冊 公司保有修改之權利,若有產品硬體或軟體之設計修改或改善,則以更改之後為准, 詳細軟體使用者手冊或更多的技術諮詢請登陸我們的網站下載： http://www.artdio.com.tw/tw/support.htm...
