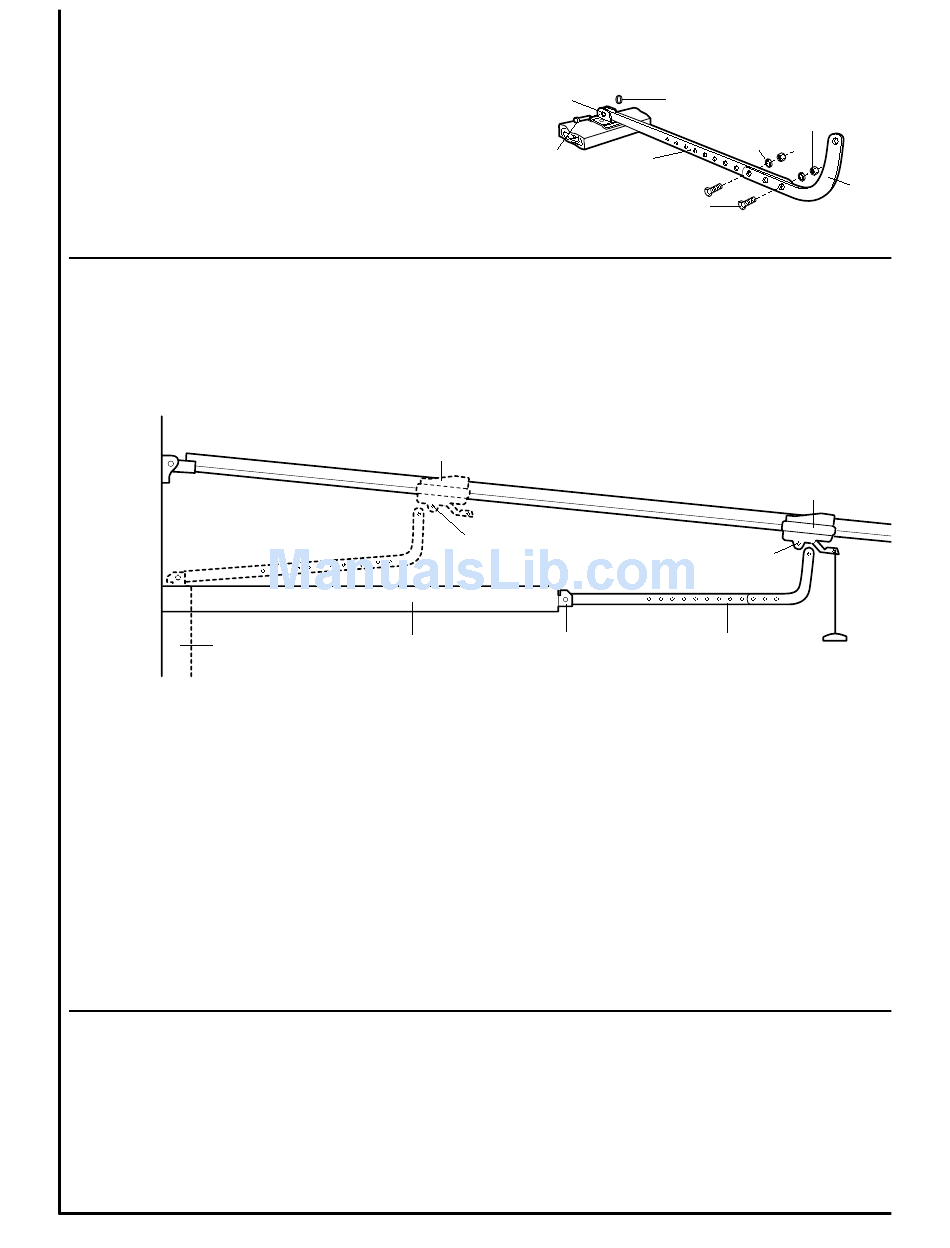

ENSAMBLE DE BRAZO ABRE PUERTA: Junte los
brazos rectos y curvos al tamaño mas grande posible
(solapando 2 ó 3 agujeros). Con la puerta cerrada,
conecte el brazo abre puerta al sostén de puerta con
un perno clevis. Asegúrelo con un seguro de aro.
Antes de conectar el brazo abre puerta al carro, los límites de la carrera tendrán que ser ajustados en puertas de una
pieza. Los tornillos para ajustar los límites están colocados en el panel izquierdo como se ven en la ilustración en la
página 23. Siga estos procedimientos de ajustes:
Brazo abre puerta
Puerta cerrada
Procedimientos de ajuste para puertas de una pieza
Ajuste - Puerta Abierta:
Acorte el límite superior
• Dé 5-1/2 vueltas al tornillo de ajuste superior contra-
reloj.
• Oprima la tecla del botón iluminado. El carro
caminará hasta abrirse.
• Manualmente suba el brazo abre puerta a la
posición abierta (paralela al piso) y suba el brazo
abre puerta al carro. El brazo debe tocar el carro
detrás del agujero conectador, como se ve en el
dibujo. Si el brazo no extiende suficientemente,
aumente el límite de ajuste. Una vuelta completa
equivale 5cm de carrera de puerta.
CONECTE AL BRAZO ABRE PUERTA AL CARRO:
• Con la puerta cerrada, junte el brazo curvo en el carro y por medio del agujero conectador con un perno clevis.
Asegúrelo con un seguro de aro. Podrá ser necesario levantar la puerta ligeramente para hacer la conexión.
Asegurarlo con un seguro de aro.
• Haga correr el abre puertas por un ciclo completo. Si la puerta tiende a inclinarse en posición abierta, acorte el
límite superior hasta que la puerta está paralela al piso.
Para Puertas de UNA PIEZA
Llaves de caja de 13mm
Carro totalmente
cerrado
Agujero para
conectar brazo
abre puerta
Sostén de brazo
Puerta abierta
• Dé 5 vueltas completas al tornillo de ajuste inferior,
según las manecillas del reloj.
• Oprima la tecla de botón iluminado. El carro caminará
hasta cerrarse.
• Manualmente cierre la puerta y suba el brazo abre
puerta al carro. El brazo debe tocar el carro adelante
del agujero conectador como se ve en el dibujo. Si el
brazo no extiende suficientemente, aumente el límite
de ajuste. Una vuelta completa equivale a 5cm de
carrera de puerta.
22
Sostén
de puerta
Seguro
de aro
Pasador
Brazo
de grillete
recto
Tornillos
5/16"-18x7/8"
Agujero para
conectar brazo
abre puerta
abre puerta
abre puerta
Ajuste - Puerta Cerrada:
Acorte el límite inferior
Tuerca
5/16"-18
Rondana
5/16"
Brazo
curvo
Carro totalmente
abierto
Brazo
