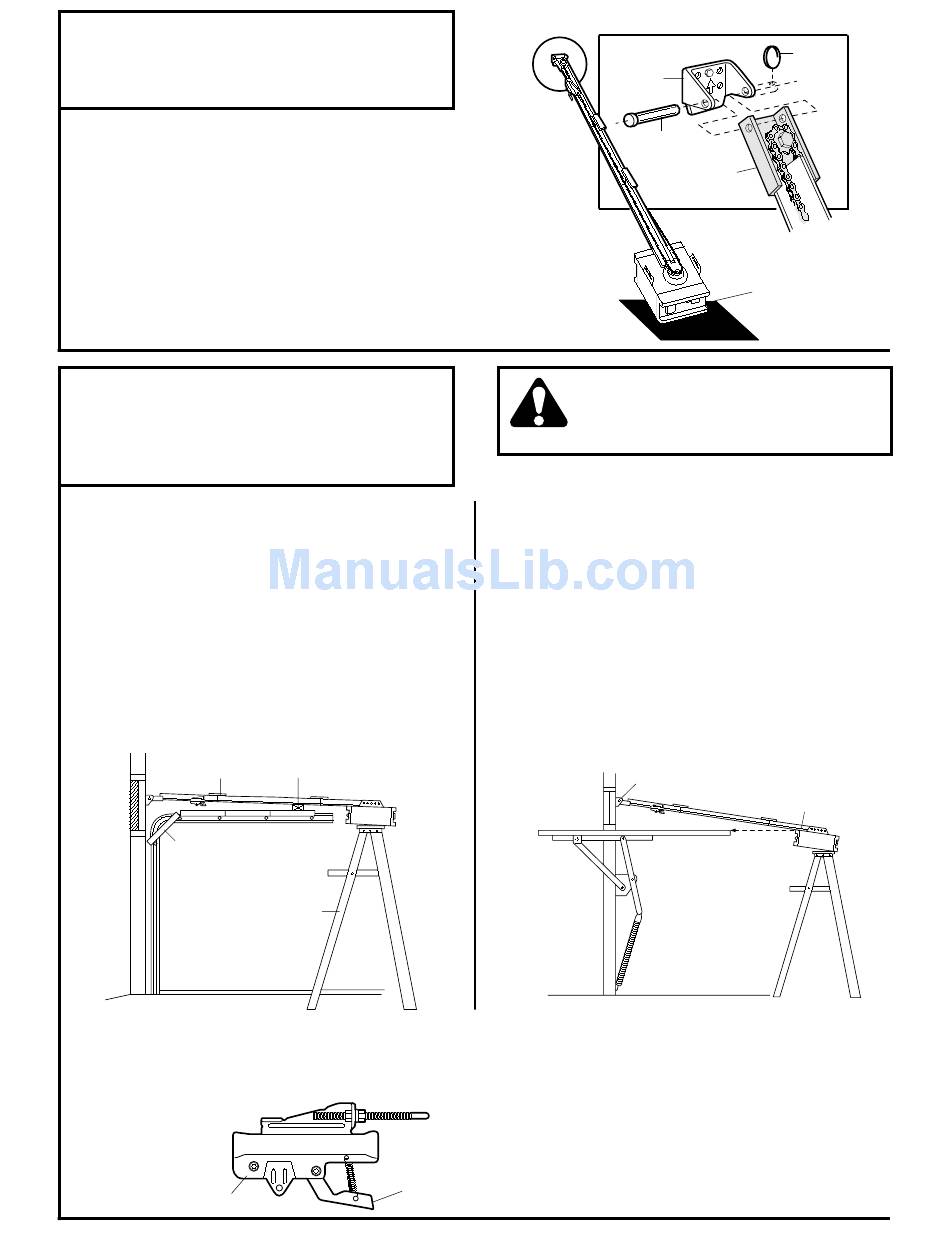

Instalación PASO 3
Coloque el Riel "T" al Soporte
de Cabecera
• Posicione el cabezal del abre puertas en el piso
debajo del soporte de cabecera. Use la base de
empaque para protejer la tapa.
• Posicione la cadena contra el soporte de cabecera.
• Aline los agujeros del soporte y coloque el seguro de
aro como se muestra.
• Inserte el seguro de aro.
NOTA: Para facilitar que el riel " T " libre los resortes
de la puerta seccional, será necesario levantar el
cabezal sobre un soporte temporal. El cabezal
tendrá que estar bien asegurado o detenido
firmemente por una persona.
Instalación PASO 4
Posicionar el Cabezal del Abre Puerta
Siga solo estas instrucciones para su tipo de puerta
como se ilustra.
INSTALACION PUERTA SECCIONAL Y
PUERTA DE UNA PIEZA CON RIELES
NOTA: Es conveniente tener una tabla de 25mm para
fijar la distancia correcta de la puerta al riel. No será
necesario cuando no hay suficiente espacio libre.
• Coloque el abre puerta arriba de una escalera.
En esta etapa se necesitará ayuda en caso de que
la escalera no sea lo sufficientemente alta.
• Abra la puerta de la garaje. Ponga una tabla de
25mm en la orilla de la sección de arriba de la puerta,
cerca del centro. Coloque el riel " T " en la tabla
de 25mm.
Riel "T"
Puerta
Al subir la puerta, si el panel superior pega en el
carro, jale del brazo liberador del carro para
desconectar las secciones internas y externas. El
carro puede permanecer desconectado hasta que
el paso 11 se haya concluido.
Carro
Tabla
25mm
Escalerilla
Brazo liberador
del carro
Soporte de
cabecera
Perno clevis
5/16"x2-3/4 "
Para evitar dañar las puertas de acero,
aluminio, fibra de vidrio o paneles de
vidrio, no descansar el abre puerta sobre
la puerta sin usar una tabla de 25mm.
INSTALACION PUERTA DE
UNA PIEZA SIN RIEL
• Con la puerta completamente abierta y paralela al
piso, medir la distancia del piso a la parte superior de
la puerta.
• Usando una escalerilla como soporte, levante el
cabezal del abre puertas a la misma distancia del piso
(el cabezal tendrá un ángulo ligero, como se muestra).
• El borde de la puerta debe estar al mismo nivel con el
borde del abre puertas. Para mayor eficacia, no
coloque el cabezal del abre puertas mas arriba de 5cm
de este punto.
Soporte de
cabecera
16
Arillo
seguro
Soporte de
catarina
Material
de empaque
Operador
