PROLiNK PME200 Quick Installation Manual page 2

Wireless
Petunjuk Instalasi Cepat (QIG)
SEBELUM MEMULAI
Petunjuk ini dirancang untuk membantu dalam penginstalan cepat PROLiNK® PME200 Wireless-N Media Extender. Jika
Anda mengalami masalah dalam mengikuti prosedur atau membutuhkan informasi lebih lanjut mengenai adaptor Anda,
kunjungi www.prolink2u.com/support untuk cari basis pengetahuan online kami untuk tanya jawab dan tips mengatasi
masalah umum lainnya. Panduan Instalasi Singkat versi.
ISI PAKET
1 x Wireless-N Media S (Sender)

1 x Wireless-N Media R (Receiver)

2 x Power Adapter

1 x Bukur Manual

1 x Petunjuk Instalasi Cepat

2 x VGA Cable

6 x 2dbi Antena


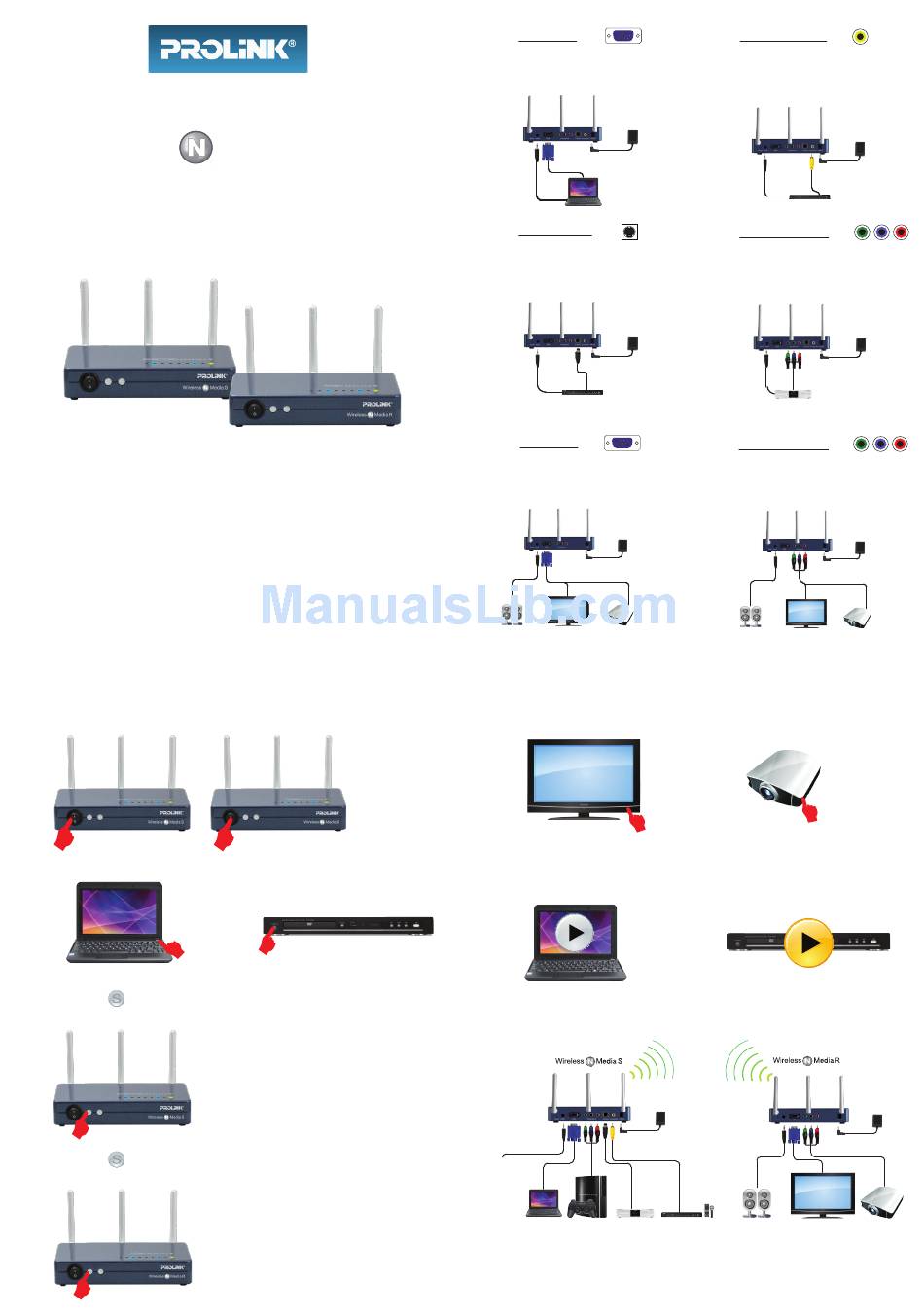

Prosedur Instalasi / Langkah
1. Hidupkan kedua Wireless-N Media S
Media S
2. Hidupkan sumber alat seperti Laptop atau media player.
Laptop
3. Tekan tombol S pada Media S
(menunjukkan Input Options Diagram).
Media S
Media R
4. Tekan tombol S pada
(menunjukkan Output Options Diagram).
Media R
Media Extender
PME200
MODEL NO:
Bahasa Indonesia Edisi
and Media R.
Media R
OR
Media Player
untuk memilih sumber yang akan digunakan
untuk memilih ke yang akan digunakan
Input Options
Koneksi VGA
Pilihan 1:
Hubungkan kabel VGA dari Laptop VGA Out ke Media S
Port. Connect Audio kabel (tidak disertakan) dari Audio Out of
Laptop untuk Audio Port dari Media S.
Wireless-N Media S (Sender)
Power Adapter
Computer System
Koneksi S-Video
Pilihan 3:
Hubungkan kabel S-Video (tidak disertakan) dari media player
misalnya LD / VCD Player untuk S-Video Port Media
Koneksikan Audio kabel (tidak disertakan) dari Audio Out dari
media player untuk Audio Port dari Media S.
Wireless-N Media S (Sender)
Power Adapter
LD/VCD Player
Output Options
Koneksi VGA
Pilihan 1:
Media R
Hubungkan kabel VGA dari VGA Port untuk VGA
input, LCD TV atau Proyektor. Audio Hubungkan kabel (tidak
disertakan) dari Audio Out dari Media R untuk pembicara.
Wireless-N Media R (Receiver)
Power Adapter
OR
Speakers Digital Projector
LCD TV
5. Hidupkan LCD TV atau Projector.
LCD TV
6. Untuk Laptop: Set display dari VGA Out Port.
Untuk media player: Tekan tombol Play.
Laptop
Congrats! Anda sekarang dapat menikmati koneksi wireless AV pada LCD TV atau
Proyektor.
Power Adapter
Audio Device
(Computer/Gaming/
Theater/Karaoke)
Computer System Gaming System Home Theater System
Koneksi Composite
Pilihan 2:
VGA Hubungkan kabel Composite Video (tidak disertakan) dari media
player seperti VCD Player ke Composite Port dari
Connect Kabel audio (tidak disertakan) dari Audio Out of media
player untuk Audio Port dari Media S.
Wireless-N Media S (Sender)
VCD Player
Keneksi Component
Pilihan 4:
Hubungkan kabel Component (tidak disertakan) dari Component
S.
Out media player seperti VCD / BD Player untuk Component
Port dari Media S. Hubungkan kabel (tidak disertakan ) dari
Audio Out media player untuk Audio Port dari
Wireless-N Media S (Sender)
DVD/BD Player
Koneksi Component
Pilihan 2:
Hubungkan kabel Component (tidak disertakan) dari Component
Port Media R untuk Component Port of LCD TV atau Proyektor.
Connect Kabel Audio (tidak disertakan) dari
Speakers.
Wireless-N Media R (Receiver)
Speakers
LCD TV
OR
Digital Projector
OR
Media Player
Karaoke System Stereo Sound System LCD TV
Media S.
Power Adapter
Media S.
Power Adapter
Media R untuk
Power Adapter
OR
Digital Projector
Power Adapter
Digital Projector
PME200 QIG (IND) Ver 1.0 (Jan'10)
