Información general

1.1 DESEMPAQUE

• Retire todo el material de empaque.
• Retire la caja separada de accesorios.
• Retire el generador de la caja.

1.1.1 CAJA DE ACCESORIOS

Revise todo el contenido. Si alguna parte no se encuentra o está
dañada, ubique a un concesionario autorizado en el telf. 1-888-
436-3722.
• 1 - Manual del propietario
• 1 - litro de aceite SAE 30
• 2 - Ruedas que no se bajan
• 1 - Bolsa de hardware (conteniendo lo siguiente):
• 2 Patas de goma
• 2 pasadores de eje de -1/2"
• 2 Chavetas
• 2 arandelas planas de 1/2"
• 2-pernos cortos
• 2 tuercas de reborde (arranque eléctrico solamente)

1.2 ENSAMBLE

El generador requiere algún ensamble antes de usarse. Si se
presentan problemas al ensamblar el generador, por favor llame a
la Generator Helpline al 1-888-77LOWES.

1.2.1 ENSAMBLAJE DEL KIT DE ACCESORIOS

Las ruedas están diseñadas en la unidad para mejorar la portabilidad
del generador.
Usted necesitará las siguientes herramientas para instalar
apropiadamente el juego de accesorios.
• Alicates de cigüeña
• Llave de crique y boca de 13mm (1/2")
• Llave de boca de 13mm (1/2")
Las ruedas no están diseñadas para su uso en las pistas.
1. Consulte la figura 1 e instale las ruedas como sigue:
• Deslice los pasadores del eje a través de las ruedas, arandela
plana de 1/2" y soporte de las ruedas en el marco.
• Inserte el pasador de chaveta a través del pasador del eje,
luego doble las pestañas (de los pasadores) hacia afuera para
mantenerlos en el lugar.
2. Consulte la figura 1 e instale la pata del marco y los parachoques de
goma como se muestra.
• Deslice los tacos del parachoques de goma a través de la pata del
marco, luego instale las contratuercas de cierre.
• Deslice los pernos de cabeza hexagonal a través de los agujeros
del riel del marco.
• Deslice el pie del marco en los tornillos de cabeza hexagonal y
luego instale las contratuercas de cierre.
3. Consulte la figura 1 e instale el manubrio como se muestra.
• Deslice los pernos largos a través del soporte del manubrio y del
manubrio y luego instale los pernos hexagonales.
24
• 1 - Unidad de manubrio
• 1 - Pata de marco
• 1 - Cargador de batería (sólo
arranque eléctrico)
• 2-pernos M8 (Largos)
• 2-pernos M8 (cortos)
• 2-tuercas Acom M8
• 4 tuercas M8 de reborde
hexagonales
• 2 arandelas de cierre
NOTA:

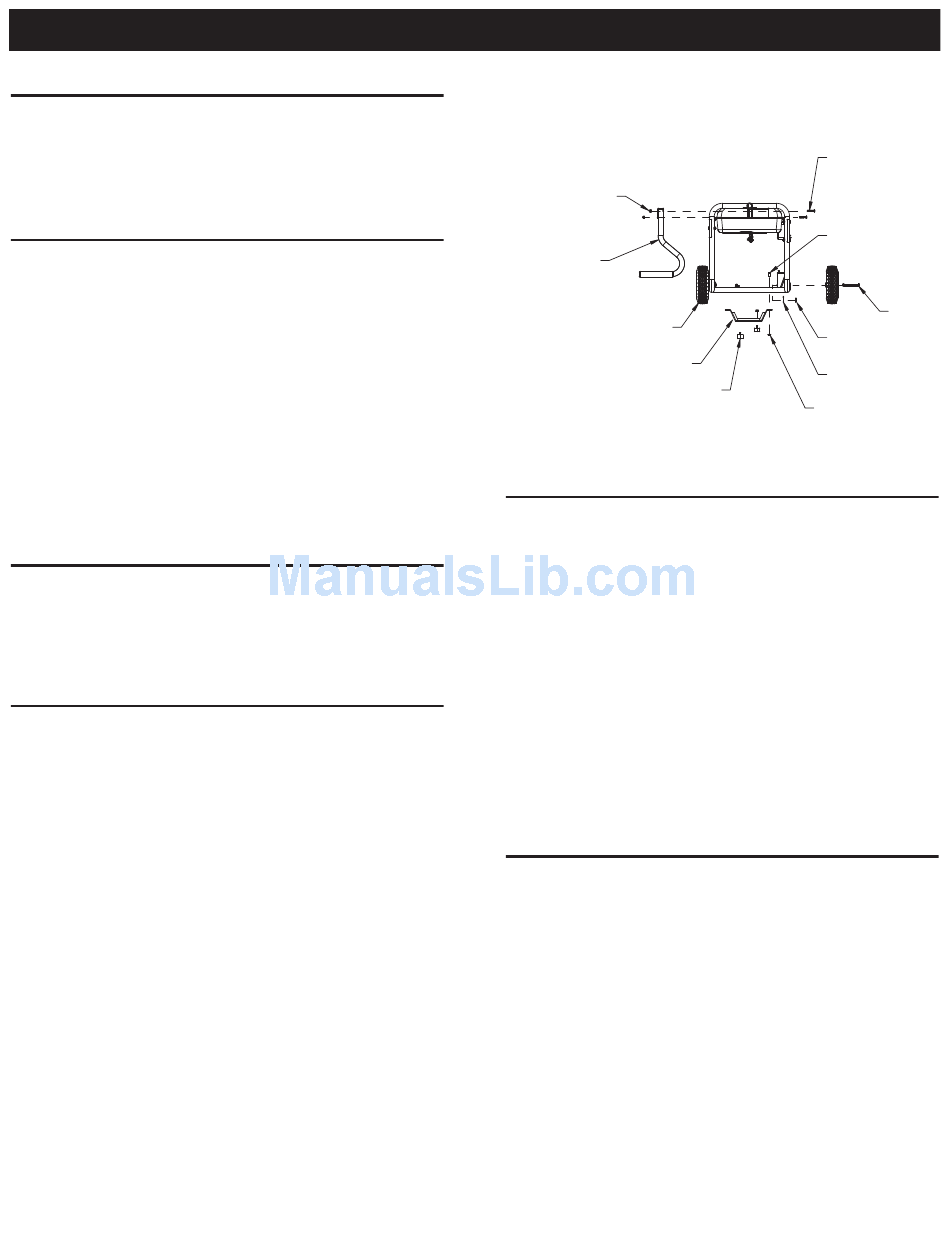

Figura 1 – Ensamble de la rueda y el manubrio
TUERCA BELLOTA M8
UNIDAD DE
MANUBRIO
RUEDA X 2
PATA DEL
MARCO
PATA DE GOMA X 2
1.2.2 CONEXIÓN DEL CABLE DE BATERÍA (ARRANQUE
ELÉCTRICO SOLAMENTE)
La unidad ha sido enviada deliberadamente con los cables de la
batería desconectados.
Para conectar la batería (ver los detalles de la conexión en la figura
13):
1. Corte los amarres del cable que aseguran los cables de la batería
y retire las cubiertas rojas de los terminales de la batería.
2. Primero, conecte el cable rojo al terminal positivo (+) de la
batería con el perno, arandela de cierre y tuerca suministrados.
3. Conecte el cable negro al terminal negativo (-) de la batería con
el perno, arandela de cierre y tuerca suministrados.
4. Asegúrese de que todas las conexiones estén seguras. Deslice
las botas de goma sobre los terminales y la ferretería de
conexión.
Si la batería no puede arrancar el motor, cárguela con el cargador
de 12 voltios incluido en la caja de accesorios (ver detalles en la
sección Cargando una batería).

2.1 CONOZCA EL GENERADOR

Lea el manual del propietario y las reglas de seguridad antes de
operar este generador.
Compare el generador con las figuras de la 2 a la 4 para familiarizarse
con las ubicaciones de los diversos controles y ajustes. Guarde este
manual para referencias futuras.
1. Receptáculo dúplex de 120 Volt AC, 20 Amp – Proporciona
energía eléctrica para la operación de cargas de iluminación
eléctrica, aparatos, herramientas o motores de 120 Volt AC, 20
Amp, monofásicos de 60 Hz.
2. Receptáculo con cierre de 120/240 Volt AC, 30 Amp –
Proporciona energía eléctrica para la operación de cargas de
iluminación eléctrica, aparatos, herramientas o motores de 120
y/o 240 Volt AC, 30 Amp, monofásicos de 60 Hz.
3. Interruptores de circuito (AC) –Cada receptáculo está provisto
con un interruptor de circuito de presionar para reiniciar con el fin
de proteger al generador contra sobrecargas eléctricas.
4. Drenaje de aceite – Usar para drenar el aceite del motor.
5. Filtro de aire – Filtra el aire de ingreso al motor.
PERNO M8
(LARGO)
PERNO M8
(CORTO) X 2
ARANDELA
PLANA DE 1/2" X 2
CLAVIJA X 2
TUERCA
M8 X 4
NOTA:
PASADOR
EJE X 2
