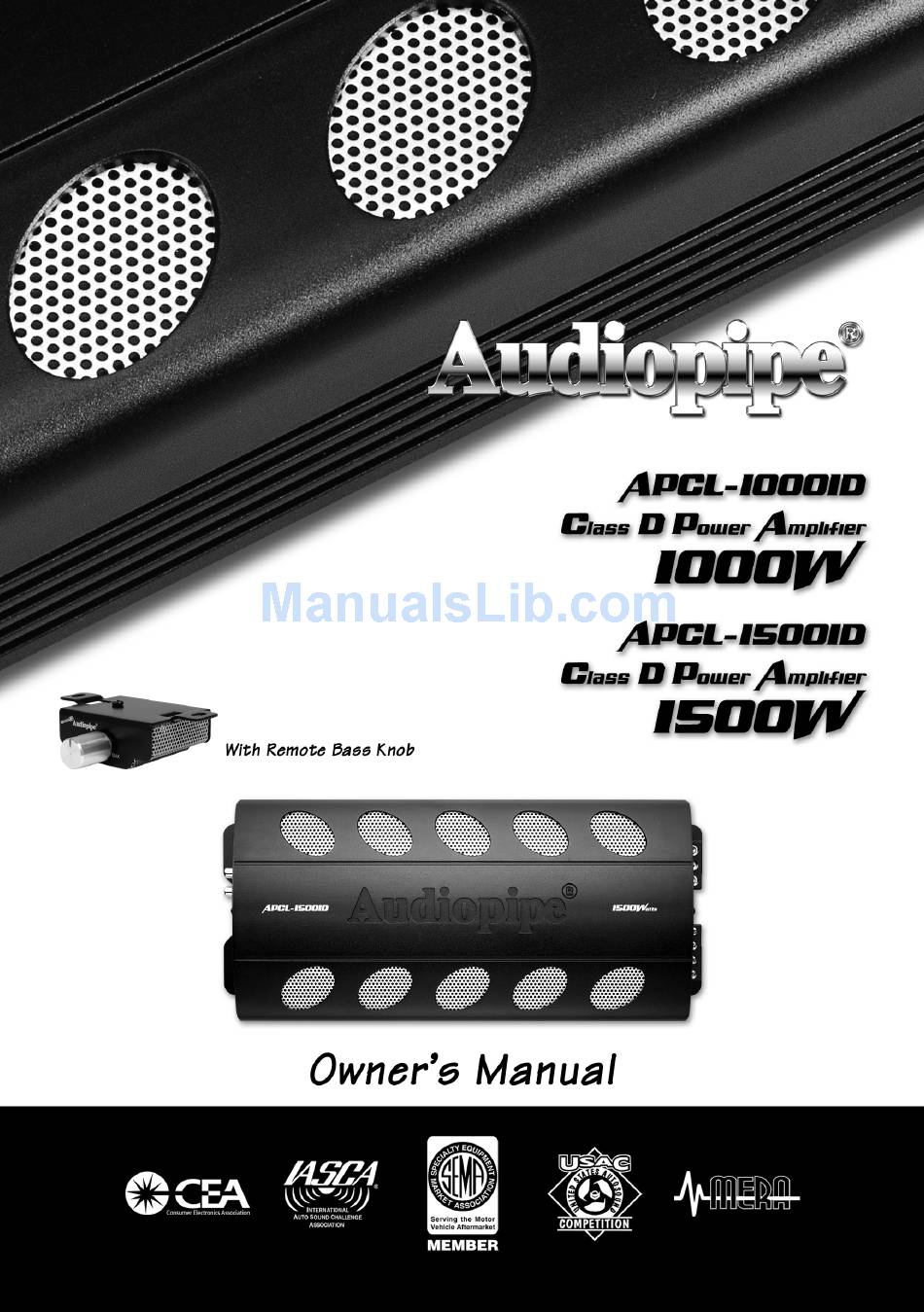

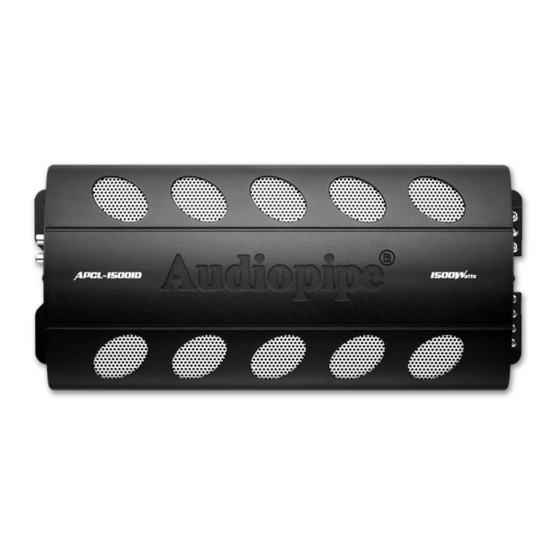

Audiopipe APCL-1000ID Owner's Manual

Class d amplifier
Hide thumbs

Advertisement

Quick Links

Advertisement

loading

  Also See for Audiopipe APCL-1000ID

  Related Manuals for Audiopipe APCL-1000ID

  Summary of Contents for Audiopipe APCL-1000ID

  • Page 2 English Congratulations! Thank you for purchasing Audiopipe Class D amplifier for your car audio system. Now you own an amplifier of uncompromising design and engineering incorporating the latest advanced circuit technology. You will discover soon that our amplifiers display optimum sound with high quality, reliable performance.
  • Page 3 English Speaker connection Never connect the speaker cables with the chassis ground. This may destroy your amplifier. Check that your speakers are connected correctly which means plus to plus and minus to minus. We recommend speaker cable from 2.25 mm to up. The connection ways are shown in the attachment.
  • Page 4 English Bridge in This RCA jack receives signal from the master amplifier when this amplifier is bridged as slave. DO NOT use input jacks when the amplifier is working as slave. All the functions will be adjusted by the master amplifier. Bridge out This RCA output sent out bridge signal to another same Class D amplifier in bridging configuration...
  • Page 5 English APCL-10001D / APCL-15001D 15 8 - 3 -...
  • Page 6 English We recommend to have the installation done by an Authorized Audiopipe Dealer. Required power, ground wire and proper external fuse as below: Model Fuse Wire APCL-10001D 80 AMP 4 Gauge APCL-15001D 100 AMP 2 to 4 Gauge We recommend a fuse should be installed away 0.2m from the battery. The ground wire should be connected directly with the chassis of your vehicle which should be metal to metal ground point connection.
  • Page 7 English ONE SPEAKER MONO APCL-10001D / APCL-15001D - 5 -...
  • Page 8 English TWO SPEAKER MONO APCL-10001D / APCL-15001D - 6 -...
  • Page 9 English TWO AMPLIFIER LINKED TO ONE CHANNEL APCL-10001D / APCL-15001D - 7 -...
  • Page 10 English • • • • • • • • • • For additional questions please contact your authorized Audiopipe dealer. - 8 -...
  • Page 11 English APCL-10001D Maximum Power Output ............1000W Continuous Power Output ............ 1 Ch-400W @ 4 Ohm 1 Ch-600W @ 2 Ohm 1 Ch-1000W @ 1 Ohm Frequency Response ............80Hz ~ 180kHz Signal Noise Ratio ..............70dB Bass Boost Level ..............30 ~ 80Hz THD ..................
  • Page 13 Felicidades! Gracias por comprar los amplificadores Audiopipe Clase D para el sistema de audio de su auto. Actualmente usted posee un amplificador con el diseño y fabricación que incorpora la última tecnología e ingeniería de circuitos mas avanzadas. Usted descubrirá rápidamente que nuestros amplificadores desarrollan un óptimo sonido con una alta calidad y rendimiento...
  • Page 14 Conexiones de las bocinas Nunca conecte los cables de las bocinas con el chasis a tierra. Esto puede destruir su amplificador. Verifique que sus bocinas estan conectadas correctamente. Lo que signifca “mas a mas” y “menos a menos”. Recomendamos un cable para las bocinas desde 2.2 mm hacia arriba. Las vias de conexión se muestran en el anexo.
  • Page 15 Puente de Entrada Este enchufe RCA recibe la señal del amplificador principal cuando este amplificador es un Puente y trabaja como secundario. NO use enchufes de entrada cuando el amplificador esta trabajando como secundario. Todas las funciones seran ajustadas por el amplificador principal. Puente de Salida Esta salida RCA envia señales via Puente a otro amplificador clase “D”...
  • Page 16 APCL-10001D / APCL-15001D 15 8 - 3 -...
  • Page 17 Al hacer la instalación utilice los servicios de un concesionario Audiopipe autorizado y asegúrese que el cable de potencia, cable a tierra y el fusible externo sean los adecuados, como indicamos debajo: Modelo Fusible Cable APCL-10001D 80 AMP Calibre 4...
  • Page 18 UNA BOCINA MONO APCL-10001D / APCL-15001D - 5 -...
  • Page 19 DOS BOCINAS MONO APCL-10001D / APCL-15001D - 6 -...
  • Page 20 DOS AMPLIFICADORES UNIDOS A UN SOLO CANAL APCL-10001D / APCL-15001D - 7 -...
  • Page 21 • • • • • • • • • • Para preguntas adicionales por favor contactar a un concesionario Audiopipe autorizado, - 8 -...
  • Page 22 APCL-10001D Máxima potencia de salida ........... Potencia continua de salida ..........Respuesta de Frecuencia ............. Relacion Señal Ruido ............Nivel de Incremento del Bajo ..........THD ..................Sensibilidad de entrada de bajo nivel ........Sensibilidad de entrada a nivel de bocina ......Dimensiones .................
