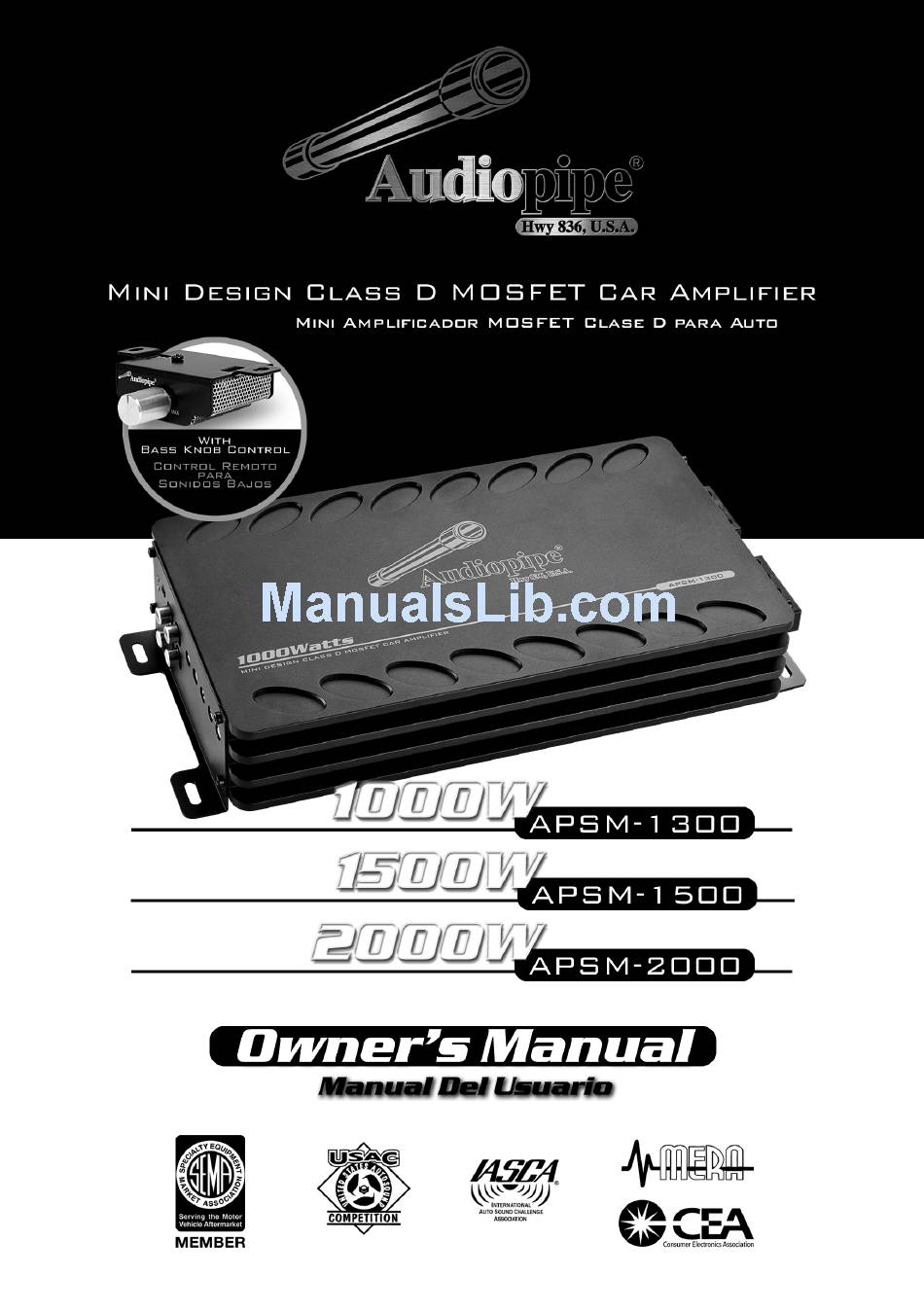

Audiopipe APSM-1300 Owner's Manual

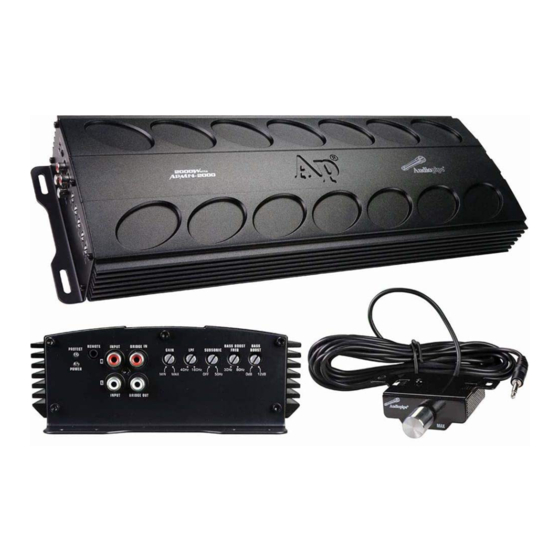

Mini design class d mosfet car amplifier
Hide thumbs
Also See for APSM-1300:
- Owner's manual (47 pages) ,
- Owner's manual (23 pages) ,
- Owner's manual (14 pages)
Related Manuals for Audiopipe APSM-1300
Summary of Contents for Audiopipe APSM-1300
- Page 2 English Congratulations! Thank you for purchasing an Audiopipe amplifier for your car audio system. Now you own an amplifier of uncompromising design and engineering incorporating the latest advanced circuit technology. You will discover soon that our amplifiers display optimum sound with high quality, reliable performance.
- Page 3 English APSM-1300/APSM-1500 - 1 -...
- Page 4 APSM-2000 - 2 -...
- Page 5 Speaker connection Never connect the speaker cables with the chassis ground. This may destroy your amplifier. Check that your speakers are connected correctly which means plus to plus and minus to minus. We recommend speaker cable from 2.25 mm to up. The connection ways are shown in the attachment.
- Page 6 Filter out unwanted too low frequency. This function will increase the power handing of your woofer’s. It can adjust the frequency filter from, 10Hz (OFF) to 50Hz. Bass boost Level Adjust the boosted frequency from 0 ~ 12dB, APSM-1300/APSM-1500’s boosted frequency is is adjustable. Bass boost Frequency Adjust the boosted center frequency.
- Page 7 English We recommend you have the installation done by an Authorized Audiopipe Dealer. Required power, ground wire and proper external fuse as below: Model Fuse Wire APSM-1300 80 AMP 4 Gauge APSM-1500 100 AMP 2 to 4 Gauge APSM-2000 150 AMP 0 to 2 Gauge We recommend the fuse should be installed no more than 12 inches from the battery.
- Page 8 English ONE SPEAKER MONO APSM-1300/APSM-1500 - 6 -...
- Page 9 English ONE SPEAKER MONO APSM-2000 - 7 -...
- Page 10 English TWO SPEAKER MONO APSM-1300/APSM-1500 - 8 -...
- Page 11 English TWO AMPLIFIERS LINKED TO ONE CHANNEL APSM-1300/APSM-1500 - 9 -...
- Page 12 English English TWO AMPLIFIERS LINKED TO ONE CHANNEL APSM-2000 - 10 -...
- Page 13 One speaker cable could be disconnected the bass. Problem The amplifier switches on and off. Solution • Check chassis ground connection with amplifier cable terminals and battery terminals connections and check remote turn-on voltage. For additional questions please contact your authorized Audiopipe dealer. - 11 -...
- Page 14 APSM-1300 RMS @ 4 Ohm (<1% DISTORTION) ........400W RMS @ 2 Ohm (<1% DISTORTION) ........600W RMS @ 1 Ohm (<1% DISTORTION) ........1000W Input Level ................0.2 ~ 5V Frequency Response ............... 8 ~ 180Hz LPF ..................40 ~ 180Hz SUBSONIC Filter ...............
- Page 15 English APSM-2000 RMS @ 4 Ohm (<1% DISTORTION) ........900W RMS @ 2 Ohm (<1% DISTORTION) ........1400W RMS @ 1 Ohm (<1% DISTORTION) ........2000W Input Level ................0.2 ~ 5V Frequency Response ............... 8 ~ 180Hz LPF ..................40 ~ 180Hz SUBSONIC Filter ...............
- Page 16 INTRODUCCION Felicidades! Gracias por comprar el amplificador AUDIOPIPE para el sistema de audio de su auto. Ahora usted posee un amplificador de diseño inflexible y fabricación que incorpora lo mas avanzado y nuevo de la tecnología de circuitos. Pronto descubrirá que nuestro amplificador posee un sonido óptimo de alta calidad y rendimiento confiable.
- Page 17 English APSM-1300/APSM-1500 1Ω MIN +12V - 1 -...
- Page 18 APSM-2000 - 2 -...
- Page 19 Conexiones de las bocinas Nunca conecte los cables de las bocinas con el chassis a tierra. Esto puede destruir su amplificador. Verifique que sus bocinas estan conectadas correctamente. Lo que signifca “mas a mas” y “menos a menos”. Recomendamos un cable para las bocinas desde 2.2 mm hacia arriba. Las vias de conexión se muestran en el anexo.
- Page 20 Se puede ajustar la frecuencia del filtro desde 10Hz (OFF) hasta 50Hz. Nivel de Incremento del Bajo Ajuste la frecuencia incrementada desde 0 ~ 12dB, en los amplificadores APSM-1300 /APSM-1500 la frecuencia incrementada es ajustable. Frecuencia Incrementada del Bajo Ajuste la frecuencia central incrementada.
-
Page 21: Instalación
INSTALACIÓN Recomendamos que la instalación sea realizada por un concesionario Audiopipe autorizado. Voltaje requerido, cable a tierra y fusibles externo apropiado, como se muestra debajo: Modelo Fusible Cable APSM-1300 80 AMP Calibre 4 APSM-1500 100 AMP Calibre 2 a 4... - Page 22 CONFIGURACION DEL CABLEADO UNA BOCINA MONO APSM-1300/APSM-1500 - 6 -...
- Page 23 UNA BOCINA MONO APSM-2000 - 7 -...
- Page 24 DOS BOCINAS MONO APSM-1300/APSM-1500 - 8 -...
- Page 25 DOS AMPLIFICADORES CONECTADOS A UN CANAL APSM-1300/APSM-1500 - 9 -...
- Page 26 DOS AMPLIFICADORES CONECTADOS A UN CANAL APSM-2000 - 10 -...
- Page 27 Problema El Indicador de Encendido no se enciende. Solución • Verifique todos los fusibles en el amplificador. • Verifique el fusible principal cercano a la batería. • Verifique los cables + y – de la batería. • Verifique el voltaje del remoto. Problema El indicador de encendido está...
- Page 28 APSM-1300 RMS a 4 Ohm (<1% de distorción) .......... 400W RMS a 2 Ohm (<1% de distorción) .......... 600W RMS a 1 Ohm (<1% de distorción) .......... 1000W Nivel de Entrada ..............0.2 ~ 5V Respuesta de Frecuencia ............8 ~ 180Hz LPF ..................
- Page 29 APSM-2000 RMS a 4 Ohm (<1% de distorción) .......... 900W RMS a 2 Ohm (<1% de distorción) .......... 1400W RMS a 1 Ohm (<1% de distorción) .......... 2000W Nivel de Entrada ..............0.2 ~ 5V Respuesta de Frecuencia ............8 ~ 180Hz LPF ..................
