Owner's Manual

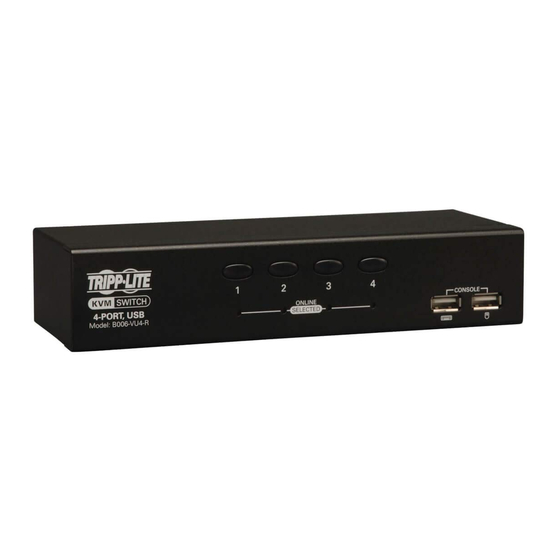

4-Port USB KVM Switch
Note: Follow these instructions to ensure proper operation and prevent damage to this device
Copyright © 2009 Tripp Lite. All rights reserved. All trademarks are the property of their respective owners.
Model: B006-VU4-R
1111 W. 35th Street, Chicago, IL 60609 USA
www.tripplite.com/support
and its connected equipment.
1
2
2
2
2-3
4
4
5-6
7
7
8
15

Advertisement

Table of Contents
loading

Related Manuals for Tripp Lite B006-VU4-R

Summary of Contents for Tripp Lite B006-VU4-R

  • Page 1: Table Of Contents

    1111 W. 35th Street, Chicago, IL 60609 USA www.tripplite.com/support Note: Follow these instructions to ensure proper operation and prevent damage to this device and its connected equipment. Copyright © 2009 Tripp Lite. All rights reserved. All trademarks are the property of their respective owners.

  • Page 2: Safety Information

    Do not use this equipment in the presence of a flammable anesthetic mixture with air, oxygen or nitrous oxide. Package Contents • B006-VU4-R 4-Port USB KVM Switch • External Power Supply (100-240V, 50/60 Hz, 0.5A) • Owner’s Manual System Requirements •...
  • Page 3 Product Features (continued) Front Panel Port Selection Pushbuttons—Press the button of the desired port to switch the focus of the KVM switch to another computer. Port Status LEDs—The LED will illuminate a dim or light orange to indicate that a computer is connected to the port and is powered-on.

  • Page 4: Specifications

    Specifications Max Number of Connected Computers Console Ports 1 x HD15 Female, 2 x USB A Female Computer Ports 4 x USB B Female, 4 x HD15 Male Power Supply Input 100-240V, 50/60Hz, 0.5A Power Supply Output 5.3V, 2.4A LEDs 4 x Orange/Online, 4 x Green/Selected Maximum Supported Video Resolution 2048 x 1536, DDC2B...

  • Page 5: Hotkey Operation

    Hotkey Operation The B006-VU4-R allows the KVM switch to be controlled via the keyboard. The table below describes the available Hotkeys and their functions. Hotkey commands require that the [Shift] key be held down while the remaining hotkeys are pressed. The first two hotkeys will always be [Scroll Lock], [Scroll Lock] or [Ctrl], [Ctrl].

  • Page 6: Hotkey Operation

    Hotkey Operation (continued) Change Hotkey Initiate Setting Mode by holding down the [Num Lock] key, pressing and Mode Activation releasing the minus [-] key, and releasing the [Num Lock] key. Once initiated, Command press [t] to switch to [Ctrl], [Ctrl]. When set at [Ctrl], [Ctrl], change the Hotkey Mode Activation Command back to [Scroll Lock], [Scroll Lock] by holding down the [Num Lock] key, pressing and releasing the minus [-] key, and then releasing the [Num Lock] key.

  • Page 7: Troubleshooting

    1-Year Limited Warranty TRIPP LITE warrants its products to be free from defects in materials and workmanship for a period of one (1) year from the date of initial purchase. TRIPP LITE’s obligation under this warranty is limited to repairing or replacing (at its sole option) any such defective products.

  • Page 8: Español

    Nota: Siga estas instrucciones para asegurar la operación correcta y prevenir daños al dispositivo y a los equipos conectados. Copyright © 2009 Tripp Lite. Todos los derechos reservados. Todas las otras marcas registradas son propiedad de sus respectivos dueños.

  • Page 9: Información De Seguridad

    No use este equipo en presencia de mezclas anestésicas inflamables con aire, oxígeno u óxido nitroso. Contenidos del paquete • Interruptor KVM B006-VU4-R USB de 4 puertos • Fuente de alimentación externa (100-240V, 50/60 Hz, 0,5A) • Manual del propietario Requisitos de sistema •...

  • Page 10: Panel Frontal

    Características del producto (continuación) Panel frontal Botones pulsadores para la selección de puerto—Presione el botón del puerto deseado para conmutar el multiplexor KVM a otra computadora. LEDs de estado del puerto—El LED se iluminará de color naranja opaco para indicar que una computadora está...

  • Page 11: Especificaciones

    Especificaciones Cantidad máx. de computadoras conectadas Puertos para consola 1 HD15 hembra, 2 USB A hembra Puertos para computadora 4 USB B hembra, 4 HD15 macho Entrada para la fuente de alimentación 100-240V, 50/60Hz, 0,5A Salida de la fuente de alimentación 5,3V, 2,4A LEDs 4 naranja/en línea, 4 verde/seleccionado...

  • Page 12: Operación Con Teclas Rápidas

    Operación con teclas rápidas El B006-VU4-R permite controlar el multiplexor KVM mediante el teclado. La tabla que se encuentra debajo describe las teclas rápidas disponibles y sus funciones. Los comandos de teclas rápidas requie- ren que se mantenga presionada la tecla [Shift] mientras se presionan las teclas rápidas restantes. Las primeras dos teclas rápidas siempre serán [Bloq.
  • Page 13 Operación con teclas rápidas (continuación) Cambio del comando Para iniciar el modo configuración mantenga presionada la tecla [Bloq. Num], presione y de activación del modo libere la tecla menos [-] y libere la tecla [Bloq. Num.] Una vez iniciado, presione [t] para teclas rápidas cambiar a [Ctrl], [Ctrl].

  • Page 14: Solución De Problemas

    Garantía limitada por 1 año. TRIPP LITE garantiza que este producto no tiene defectos de materiales ni de mano de obra por el periodo de un (1) año desde la fecha de compra inicial. La responsabilidad de TRIPP LITE bajo esta garantía está limitada a la reparación o remplazo (a su exclu- sivo criterio) de cualquier producto defectuoso.

  • Page 15: Français

    Note : suivre ces consignes pour s’assurer du fonctionnement approprié et éviter d’endommager le dispositif et l’équipement qui est connecté. Copyright © 2009 Tripp Lite Tous droits réservés. Toutes les marques de commerce sont la propriété de leurs propriétaires respectifs.

  • Page 16: Consignes De Sécurité

    Consignes de sécurité • Pour diminuer le risque de choc électrique, ne pas exposer le produit à l’humidité. • Utiliser le présent produit uniquement avec le bloc d’utilisation externe inclus. L’utilisation d’autres blocs d’utilisation pourrait réduire le rendement, endommager le produit ou provoquer un incendie. •...

  • Page 17: Fiche Technique

    Fonctionnalités du produit (suite) Panneau avant Bouton de commande de sélection des ports Appuyer sur le bouton du port désiré pour transférer la cible du commutateur KVM à un autre ordinateur. DEL d’état des ports La DEL s’allumera en faible ou pâle orange pour indiquer qu’un ordinateur est connecté...

  • Page 18: Installation

    Installation Note : avant de commencer, mettre hors tension tous les dispositifs que vous connecterez au com- mutateur KVM. Vous devez débrancher les cordons d’alimentation de tous les ordinateurs qui ont la fonctionnalité de clavier sous tension. Connecter la console aux ports de la console sur le commutateur KVM. Les ports du clavier et de la souris USB de la console sont sur le devant de l’appareil.
  • Page 19 Fonctionnement des raccourcis-clavier (suite) Démarrer le balayage Engager le mode Raccourci-clavier en maintenant enfoncée la touche [Shift] et en appuyant automatique à durée sur [Scroll Lock], [Scroll Lock]. Une fois engagé, appuyer sur [a], n, [Enter] (n=durée du spécifique balayage entre 1 et 99 secondes). Appuyer sur la touche [Esc] pour interrompre le balayage de l’ordinateur actuellement sélectionné.

  • Page 20: Dépannage

    (ARM) de TRIPP LITE ou d’un centre de service autorisé de TRIPP LITE. Les produits devront être retournés à TRIPP LITE ou à un centre de service autorisé de TRIPP LITE avec les frais de port payés et doivent être accompagnés d’une brève description de la panne survenue et d’une preuve de la date et du lieu d’achat.
