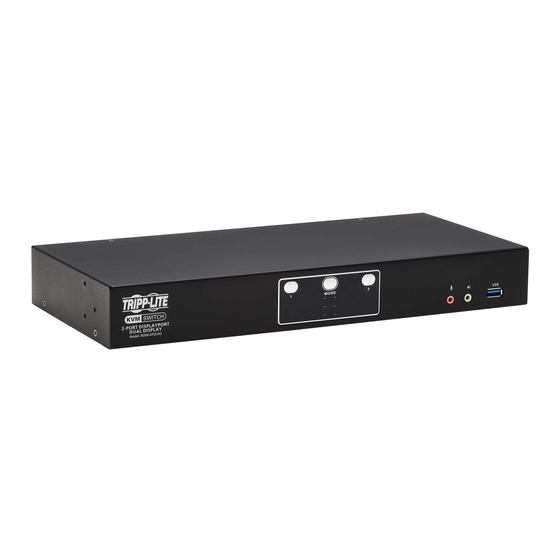

Tripp Lite B006-DP2UA2 Quick Start Manual

2/4-port usb 3.0 4k displayport dual display kvm switch
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Quick Start Guide
2/4-Port USB 3.0 4K DisplayPort
Dual Display KVM Switch
Models: B006-DP2UA2 (2-Port),
B006-DP2UA4 (4-Port)
Español 13 • Français 25
WARRANTY REGISTRATION
Register your product today and be
automatically entered to win an ISOBAR
®
surge protector in our monthly drawing!
tripplite.com/warranty
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
Copyright © 2021 Tripp Lite. All rights reserved.
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the B006-DP2UA2 and is the answer not in the manual?

Questions and answers

Related Manuals for Tripp Lite B006-DP2UA2

Summary of Contents for Tripp Lite B006-DP2UA2

  • Page 1 WARRANTY REGISTRATION Register your product today and be automatically entered to win an ISOBAR ® surge protector in our monthly drawing! tripplite.com/warranty 1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support Copyright © 2021 Tripp Lite. All rights reserved.

  • Page 2: Package Contents

    Package Contents • B006-DP2UA2 or B006-DP2UA4 DisplayPort Dual Display KVM Switch • Power Adapter • Foot Pads (x4) • Quick Start Guide* * The complete Owner’s Manual is available on Tripp Lite’s website: tripplite.com/support. Product Features B006-DP2UA2 Front Rear 10 11...
  • Page 3 Product Features B006-DP2UA4 Front Rear 10 11 LED Status Panel DCC port (Daisy Chain Control) Port Selection Pushbuttons Console Ports Section Mode Selection KVM Ports Section Pushbutton Power Jack Audio Ports USB 3.1 Gen 1 USB 3.1 Gen 1 Peripheral Port Peripheral Port DCC Switch...

  • Page 4: Installation

    Installation Rear DisplayPort Cable Note: B006-DP2UA4 shown. Installation steps are the same for the B006-DP2UA2 model. To prevent damage to your installation from power surges or static electricity, it is important that all connected devices are properly grounded.
  • Page 5 Installation Plug your USB keyboard and USB mouse into the USB console ports in the Console Ports Section located on the unit’s rear panel. Plug your monitors into the DisplayPort console ports in the Console Ports Section located on the unit’s rear panel and power on the monitors.
  • Page 6 Installation At the other end of the cables from step 5, plug the DisplayPort cables, USB 3.0 cable, microphone cable and speaker cable into their respective ports on the computer. Repeat steps 5 and 6 for each dual-screen PC system you are installing.

  • Page 7: Operation

    Operation Manual Switching To bring complete focus (audio, KVM, and USB) to a computer, either: • Press the Port Selection Pushbutton that corresponds to that computer; or • Press the Mode Selection Pushbutton once (the Mode icons will illuminate), then press the Port Selection Pushbutton that corresponds to that computer (all three port icons will illuminate) Mouse Switching...
  • Page 8 Brings the KVM, USB hub and [n] [Enter] audio focus to the computer attached to the port corresponding to the specified Port ID. Note: [n] represents the computer’s Port ID number (B006-DP2UA2: 1 or 2; B006-DP2UA4: 1, 2, 3 or 4).
  • Page 9 Operation Hotkey Setting Mode (HSM) Hotkey Setting Mode is used to set functions on the switch. Follow the steps below to invoke HSM and perform a hotkey function. 1. Press and hold down the [Num Lock] key. 2. Press and release the [-] key. 3.
  • Page 10 Operation Function [F1] Sets the keyboard and mouse to use SPC mode so that it can work under special operating systems as a standard (104 key) keyboard and mouse. [F2] Enables Mac keyboard emulation. [F4] Prints the switch’s current settings via text editor or word processor.

  • Page 11: Warranty And Product Registration

    Warranty & Product Registration 3-Year Limited Warranty TRIPP LITE warrants its products to be free from defects in materials and workmanship for a period of three (3) years from the date of initial purchase. TRIPP LITE’s obligation under this warranty is limited to repairing or replacing (at its sole option) any such defective products.
  • Page 12 (this varies depending on the country) • Send the new equipment back for recycling when this ultimately becomes waste Tripp Lite has a policy of continuous improvement. Specifications are subject to change without notice. Photos and illustrations may differ slightly from actual products.

  • Page 13: Guía De Inicio Rápido

    DisplayPort 4K de 2 y 4 Puertos USB 3.0 Modelos: B006-DP2UA2 (2 Puertos), B006-DP2UA4 (4 Puertos) English 1 • Français 25 MÁS DE AÑOS 1111 W. 35th Street, Chicago, IL 60609, EE. UU. • tripplite.com/support Copyright © 2021 Tripp Lite. Todos los derechos reservados.

  • Page 14: Contenido Del Empaque

    Contenido del Empaque • KVM para Dos Pantallas DisplayPort B006-DP2UA2 o B006- DP2UA4 • Adaptador de Corriente • Almohadillas para las Patas (x4) • Guía de Inicio Rápido* El Manual del Propietario completo está disponible en el sitio web de Tripp Lite: tripplite.com/support.
  • Page 15 Características del Producto B006-DP2UA4 Frente Atrás 10 11 Panel de LED de Estado Puerto DCC [Daisy Chain Control] Botones para Selección de Puerto Sección de Puertos de Consola Botón de Selección de Modo Sección de Puertos de KVM Puertos de Audio Enchufe de Alimentación Puerto para Periféricos Puerto para Periféricos...

  • Page 16: Instalación

    Instalación Atrás Cable DisplayPort Nota: Se muestra el B006-DP2UA4. Los pasos de instalación son los mismos para el modelo B006-DP2UA2. Para evitar daños a su instalación causados por sobretensiones o electricidad estática, es importante que todos los dispositivos conectados estén correctamente conectados a tierra.
  • Page 17 Instalación Conecte el teclado USB y el mouse USB a los puertos USB de la consola en la Sección de Puertos de Consola situada en el panel trasero de la unidad. Conecte sus monitores a los puertos de la consola DisplayPort en la Sección Puertos de Consola situada en el panel posterior de la unidad y encienda los monitores.
  • Page 18 Instalación En el otro extremo de los cables del paso 5, conecte los cables DisplayPort, el cable USB 3.0, el cable del micrófono y el cable de la bocina en sus respectivos puertos en la computadora. Repita los pasos 5 y 6 para cada sistema PC de dos pantallas que esté...

  • Page 19: Operación

    Operación Cambio Manual Para llevar el enfoque completo (audio, KVM y USB) a una computadora: • Presione el botón de selección de puerto que corresponda a esa computadora; o • Presione el Botón de Selección de Modo una vez (se iluminarán los íconos de Modo), entonces presione el Botón de Selección de Puerto que corresponda a esa computadora (los tres íconos de puerto se iluminarán)
  • Page 20 Lleva el enfoque de KVM, hub [n] [Enter] USB y audio a la computadora conectada al puerto correspondiente al ID de puerto especificado. Nota: [n] representa el número de ID del Puerto de la computadora (B006-DP2UA2: 1 o 2; B006-DP2UA4: 1, 2, 3 o 4).
  • Page 21 Operación Modo de Configuración por Teclas Rápidas [HSM] El Modo de Configuración por Teclas Rápidas se usa para configurar las funciones en el KVM. Siga los pasos a continuación para invocar HSM y realizar una función de teclas rápidas. 1. Presione y sostenga la tecla [Num Lock]. 2.
  • Page 22 Operación Clave Función [F1] Configura teclado y el mouse para usar el modo SPC de modo que pueda funcionar en sistemas de operación especiales como un teclado o mouse estándar (104 teclas). [F2] Activa la emulación del teclado Mac. [F4] Imprime la configuración actual del KVM mediante editor de texto o procesador...
  • Page 23 Devolución de Mercancía [RMA] de TRIPP LITE o de un centro de servicio autorizado de TRIPP LITE. Los productos deben ser devueltos a TRIPP LITE o a un centro de servicio autorizado de TRIPP LITE con los cargos de transporte prepagados y deben acompañarse con una breve descripción del problema y un comprobante de la fecha y el...
  • Page 24 • Enviar el equipo nuevo para reciclaje una vez que finalmente sea un desecho Tripp Lite tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso. Las fotografías e ilustraciones pueden diferir ligeramente de los productos reales.

  • Page 25: Guide De Démarrage Rapide

    écran double DisplayPort à 2/4 ports, USB 3.0 4K Modèles : B006-DP2UA2 (2 ports), B006-DP2UA4 (4 ports) English 1 • Español 13 1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support Droits d'auteur © 2021 Tripp Lite. Tous droits réservés.

  • Page 26: Contenu De L'emballage

    DisplayPort B006-DP2UA2 ou B006-DP2UA4 • Adaptateur d'alimentation • Talons (x4) • Guide de démarrage rapide* * Le manuel de l'utilisateur complet est disponible sur le site Web de Tripp Lite : tripplite.com/support. Caractéristiques du produit B006-DP2UA2 Avant Arrière 10 11...
  • Page 27 Caractéristiques du produit B006-DP2UA4 Avant Arrière 10 11 Panneau d'état des voyants à Section des ports de la console Section des ports du Boutons-poussoirs pour la commutateur écran-clavier- sélection du port souris Bouton-poussoir de sélection Prise d'alimentation du mode Port périphérique USB 3.1 Gen 1 Ports audio Commutateur en guirlande Port périphérique USB 3.1 Gen 1...

  • Page 28: Installation

    Arrière Câble DisplayPort Remarque : B006-DP2UA4 illustré. Les étapes d'installation sont les mêmes que pour le modèle B006-DP2UA2. Pour éviter les dommages causés à l'installation par les surtensions et l'électricité statique, il est important que tous les appareils soient correctement...
  • Page 29 Installation Brancher un clavier USB et une souris USB dans les ports de la console USB dans la section des ports de la console qui se trouve sur le panneau arrière de l'appareil. Brancher les moniteurs DisplayPort dans les ports de la console HDMI depuis la section des ports de la console qui se trouve sur le panneau arrière de l'appareil, puis mettre les moniteurs sous tension.
  • Page 30 Installation À l'autre extrémité des câbles de l'étape 5, brancher les câbles DisplayPort, le câble USB 3.0, le câble du microphone et le câble des haut-parleurs dans leur port respectif sur l'ordinateur. Répéter les étapes 5 et 6 pour chaque système d'ordinateur à écran double à...
  • Page 31 Fonctionnement Commutation manuelle Pour apporter la mise au point complète (audio, écran-clavier- souris et USB) sur un ordinateur, il suffit de soit : • appuyer sur le bouton-poussoir de sélection de port qui correspond à l'ordinateur en question ou • appuyer une fois sur le bouton-poussoir de sélection de mode (les icônes de mode s'allumeront), puis appuyer sur le bouton-poussoir de sélection du port qui correspond à...
  • Page 32 écran-clavier du port suivant sur le commutateur. (1 à 2, 2 à 1 pour le B006-DP2UA2 à 2 ports; 1 à 2, 2 à 3, 3 à 4, 4 à 1 pour le B006-DP2UA4 à 4 ports).
  • Page 33 Fonctionnement Mode de réglage des touches rapides Le mode de réglage des touches rapides est utilisé pour configurer les fonctions sur le commutateur. Suivre les étapes ci-dessous pour appeler le mode de réglage des touches rapides et effectuer une fonction de touches rapides. 1.
  • Page 34 Fonctionnement Touche Fonction [U] [P] [G] [R] [A] [D] [E] Permet d'évoquer le mode de [Enter] mise à niveau du micrologiciel [F1] Le clavier et la souris peuvent être configurés pour utiliser le mode SPC pour fonctionner dans des systèmes d'exploitation spéciaux comme un clavier et une souris standard (104 touches).

  • Page 35: Garantie

    (RMA) auprès de TRIPP LITE ou d'un centre de réparation reconnu par TRIPP LITE. Les produits doivent être retournés à TRIPP LITE ou à un centre de réparation reconnu par TRIPP LITE en port prépayé et être accompagnés d'une brève description du problème et d'un justificatif de la date et du lieu d'achat.
  • Page 36 • D'envoyer le vieil équipement au recyclage en autant qu'il remplace un équipement équivalent (cela varie selon les pays) La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les produits réels peuvent différer légèrement des photos et des illustrations.
