2. Avec l'aide d'une deuxième personne, basculez douce-
ment la Base du Montant (97) vers le bas comme illus-
tré. (Remarque : il sera peut être utile de placer votre
pied sur une des Jambes d'Extension [92] quand vous
basculez la Base du Montant). Assurez-vous que les
Jambes d'Extension restent dans la Base du
Montant.
Attachez chaque Jambe d'Extension (92) à l'aide de
deux Boulons de la Jambe d'Extension (96) et deux
Rondelle de 1/4" (39) comme illustré. Vissez un Pied
d'Ajustement (95) de chaque coté de la Base du
Montant (97) ; ne vissez pas les Pieds d'Ajustement
jusqu'au bout dans la Base du Montant.
Attachez les deux Coussins de la Base (99) sur la Base
du Montant (97), aux endroits indiqués, à l'aide de deux
Vis de Tek de 1" (135).
Avec l'aide d'une deuxième personne, soulevez la Base
du Montant (97) jusqu'à la verticale.
3. Attachez le Groupe de Verrouillage (82) sur le Montant
Gauche (84) à l'aide de deux Vis du Loquet (134).
Vissez les deux Vis du Loquet à la main, de quelques
tours, avant de la serrer. Remarque : les Vis du Loquet
peuvent être déjà attachées sur le Montant Gauche.
4. Référez-vous à l'étape 6 et localisez les quatre Boulons
du Montant (86). Dévissez les Boulons du Montant de
deux à trois tours.

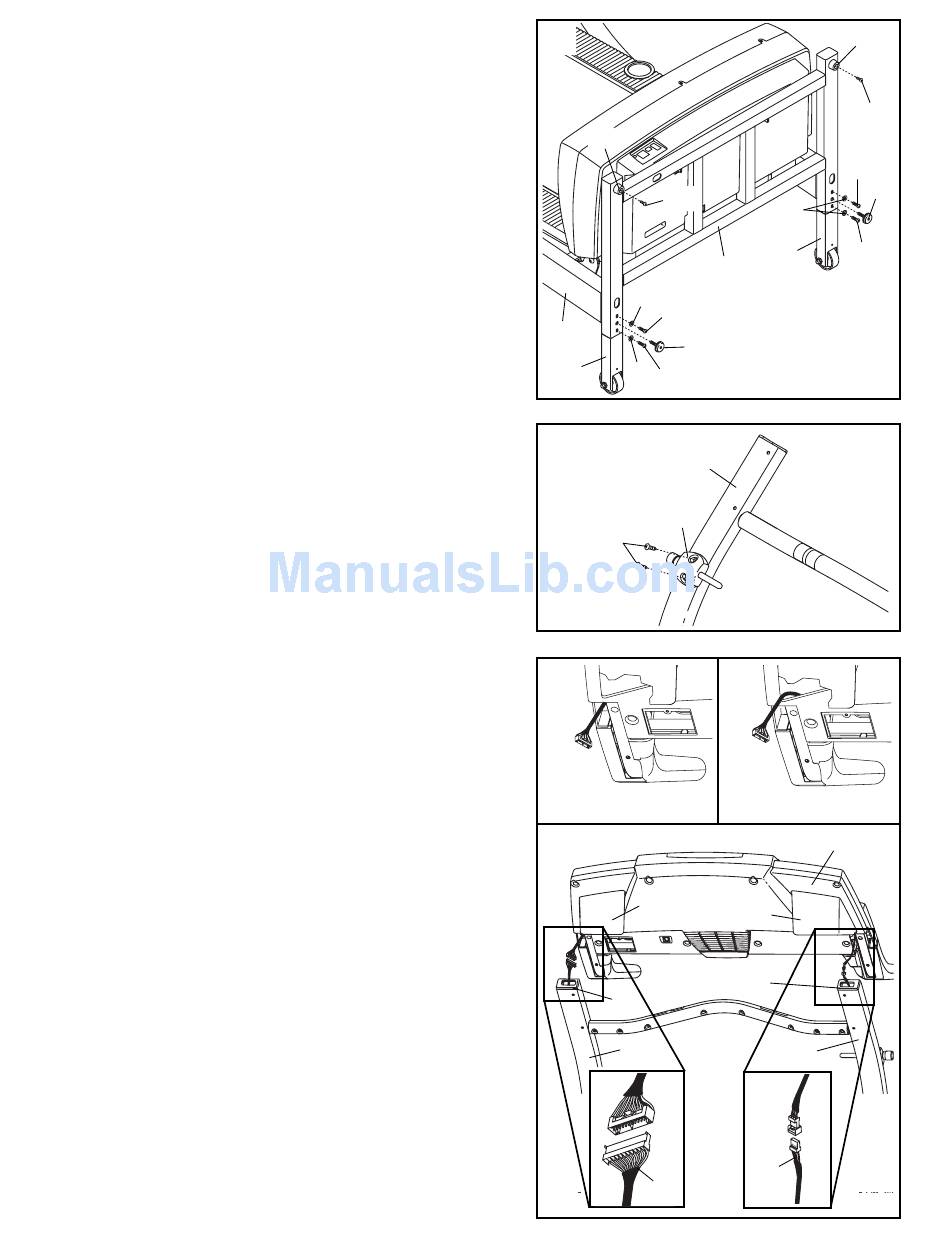

Référez-vous au schéma 4c. Avec l'aide d'une
deuxième personne, placez la Base de la Console (101)
près des Montants (80, 84). Regardez sous la Base de
la Console et localisez les fils sur les cotés de la Base
de la Console. Assurez-vous que les fils ne sont pas en-
filés dans les ouvertures pour les Plateaux (109, 111).
Le schéma 4a illustre la position correcte des fils. Le
schéma 4b illustre une mauvaise position.
Référez-vous au schéma 4c. Coupez les attaches en
plastique maintenant le Groupement de Fils (74) et le Fil
du Moniteur Cardiaque (153) dans les Montants (80, 84).
Branchez le Groupement de Fils et le Fil du Moniteur
Cardiaque sur les fils sur les cotés de la Base de la
Console (101). Faites bien attention de brancher les
prises correctement (voir schémas en encadré). SI
LES PRISES NE SONT PAS BRANCHÉES CORREC-
TEMENT, LA CONSOLE PEUT ETRE ENDOMMAGÉE
QUAND LE COURANT EST BRANCHÉ. Les prises
devraient glisser facilement les unes dans les autres
et s'enclencher. Si les prises ne glissent pas facilement
l'une dans l'autre et ne s'enclenchent pas, tournez une
prise et essayez à nouveau. Enfilez l'excès de
Groupement de Fils et du Fil du Moniteur Cardiaque
dans la Base de la Console.
