Pro-Form 790 Hr Elliptical Gebruiksaanwijzing page 11

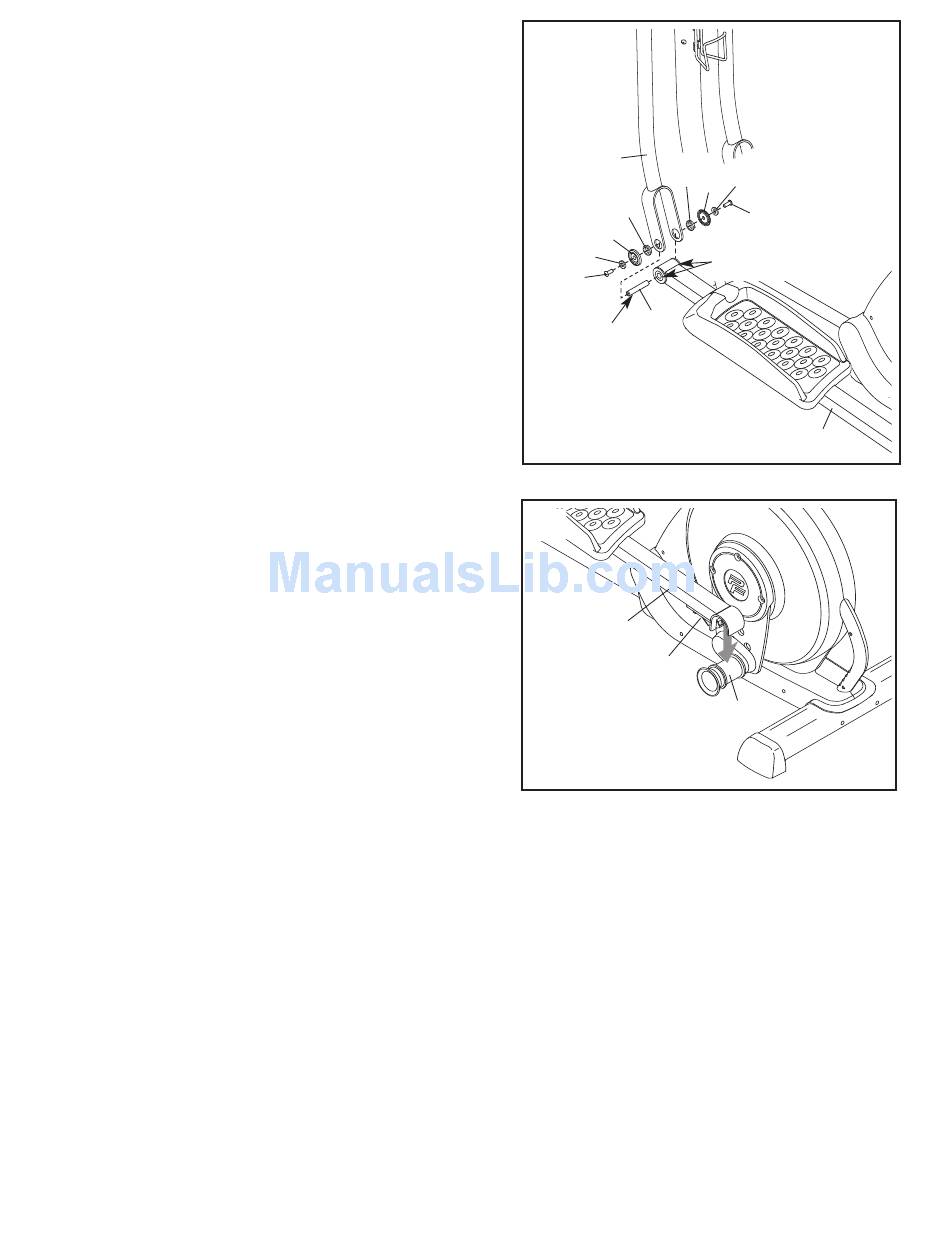

14. Smeer een kleine hoeveelheid vet op een van de
Assen van het Pedaalbeen (32) en op de twee
Hulzen van het Pedaalbeen (33) in het Rechter
Pedaalbeen (14).
Schuif vervolgens een 5mm Tussenstuk (77), een M8
Tussenring (88), en een Kapje voor het Pedaalbeen
(31) op de M8 x 23mm Schouderschroef (115). Draai
de Schouderschroef een paar keer rond in de As van
het Pedaalbeen (32).
Terwijl een tweede persoon het voorste uiteinde van
het Linker Pedaalbeen (14) in de houder op de Linker
Arm van het Bovendeel (11) houdt, steek de As van
het Pedaalbeen (32) door de Linker Arm van het
Bovendeel en het Linker Pedaalbeen. Schuif dan een
M8 Tussenring (88) en een Pedaalbeenkap (31) op
een andere M8 x 23mm Schouderschroef (115) en
draai de Schouderschroef met uw vingers in de As
van het Pedaalbeen. Zorg ervoor dat de twee
Tussenstukken zich in de zijkanten van de houder
in de Linker Bovenarm bevinden. Draai dan beide
Schouderschroeven vast.
Herhaal deze stap voor de andere kant van de
elliptische trainer.
15. Trek aan het vergrendelingshendeltje aan de onder-
kant van het Linker Pedaalbeen (14) en plaats het
Linker Pedaalbeen op de linker Crankbushuls (43).
Laat het hendeltje los en zorg ervoor dat het Linker
Pedaalbeen goed aan de Crankbushuls vastzit.
Maak het Rechter Pedaalbeen (niet getoond) op
dezelfde manier vast.
Zie stap 5. Draai de M8 x 69mm Bout met Ronde
Kop (80) en de twee M8 x 23mm Schroeven met
Ronde Kop (84) vast.
16. Zorg ervoor dat alle onderdelen van de elliptische trainer goed vastgedraaid worden. Aandacht: Het
kan zijn dat sommige onderdelen na montage overblijven. Leg een matje onder de elliptische trainer om uw
vloer (bedekking) niet te beschadigen.
14
11
77
31
88
115
Smeer
15
14
Vergrendelings-
hendeltjes
11
77
88
31
115
33–Smeer
32
14
43
