Pro-Form 790 Hr Elliptical Gebruiksaanwijzing page 10

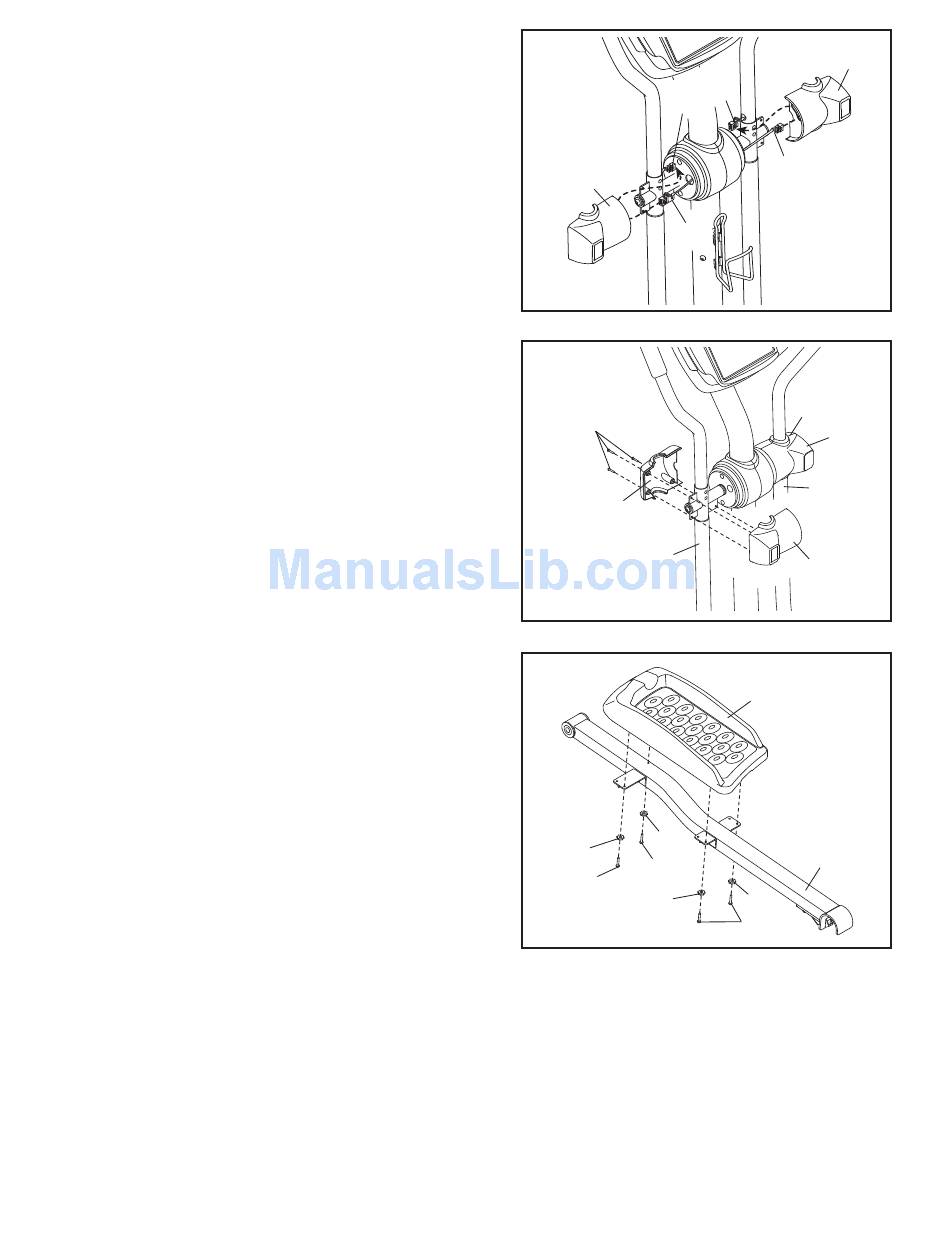

11. Trek het Linker Verlengstuk voor de Draad (135) door
het Kapje voor de Linker Achterste Armhendel (19), en
sluit dan het Linker Verlengstuk voor de Draad aan op
de Linker Draad voor de Controller (127). Trek dan het
Rechter Verlengstuk voor de Draad (136) door het
Kapje van de Rechter Achterste Armhendel (21). Sluit
deze aan op de Rechter Draad voor de Controller (128).
12. Opmerking: Voor alle duidelijkheid, de draden die
in stap 11 aangesloten worden zijn niet in de teke-
ning rechts getoond.
Houd de Linker Voorste Armhendelkap (18) en de
Linker Achterste Armhendelkap (19) rond de Linker Arm
van het Bovendeel (11). Maak de Armhendelkappen
vast met drie M4 x 32mm Schroeven met Ronde Kop
(105). Zorg ervoor dat de draden niet bekneld raken.
Maak de Rechter Voorste Armhendelkap (20) en
de Rechter Achterste Armhendelkap (21) op
dezelfde manier aan de Rechter Arm van het
Bovendeel (12) vast.
13. Neem de Linker Pedaal (13) en het Linker
Pedaalbeen (14), die met stickers zijn aangegeven.
Maak de Linker Pedaal (13) aan het Linker
Pedaalbeen (14) vast met een M4 x 45mm Schroef
(108), drie M4 x 14mm Schroeven (104) en vier
Sterringen (112).
Maak de Rechter Pedaal (niet getoond) op dezelf-
de manier aan het Rechter Pedaalbeen (niet
getoond) vast.
