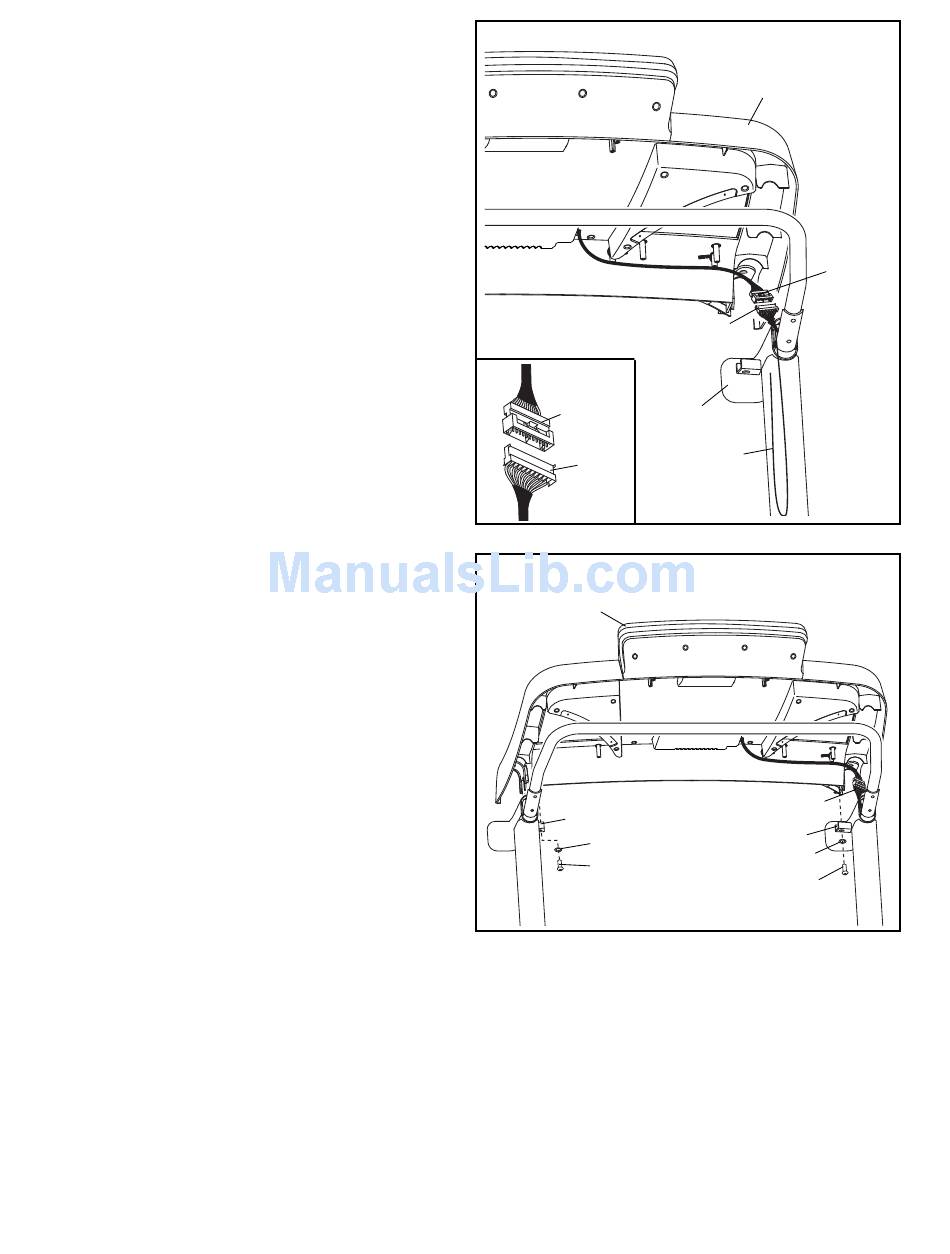

9. Facendo ricorso all'aiuto di un'altra persona, sor-
reggere il gruppo consolle vicino al Corrimano
Sinistro (71) e Destro (non raffigurato).
Collegare il Cavo Montante (70) al cavo
consolle. Si veda il disegno nel riquadro.
I connettori dovrebbero inserirsi agevol-
mente uno nell'altro e scattare in posizione.
In caso contrario, ruotare un connettore e
riprovare. QUALORA I CONNETTORI NON
VENGANO COLLEGATI CORRETTAMENTE,
LA CONSOLLE POTREBBE RISULTARNE
DANNEGGIATA AL MOMENTO DELL'ACCEN-
SIONE. Quindi rimuovere la fascetta cavo dal
Cavo Montante.
10. Posizionare il gruppo consolle sui Corrimano
Sinistro e Destro (71, 72). Prestare attenzione
a non pizzicare i cavi. Inserire il Cavo Montante
(70) in eccesso all'interno del Corrimano
Sinistro.
Fissare il gruppo consolle alle staffe sui
Corrimano (71, 72) con due Viti 5/16" x 1" (7)
e due Rondelle a Stella 5/16" (8). Inserire
entrambe le Viti e quindi serrarle.
9
Cavo
Consolle
70
10
Gruppo
Consolle
72
8
7
11
Gruppo
Consolle
Cavo
Consolle
70
71
Fascetta
Cavo
70
71
8
7
