Summary of Contents for Pro-Form 730 Zlt Treadmill

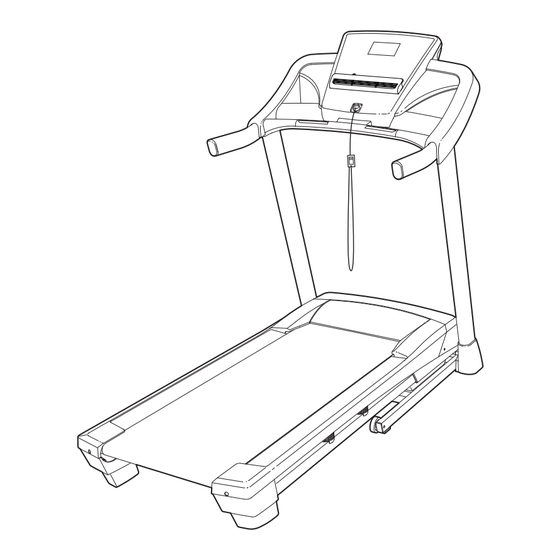

Page 1 Nº del Modello PETL79713.0 Nº di Serie MANUALE D’ISTRUZIONI Riportare il numero di serie nello spazio soprastante per eventuali comunicazioni future. Etichetta del Nº. di Serie SERVIZIO ASSISTENZA CLIENTI Per domande, pezzi mancanti o dan- neggiati, contattare il Servizio Assistenza Clienti (consultare le informazioni sottostanti) o contattare il rivenditore dove è...
Page 2: Table Of Contents
Se un’etichetta è mancante o illeggibile, consultare la copertina del pre- sente manuale e richiederne gratuitamente una in sostituzione. Applicare l’etichetta nella posizione indicata. Nota: queste etichette potreb- bero non essere raffigurate nelle dimensioni reali. PROFORM è un marchio registrato di ICON IP, Inc.
Page 3: Precauzioni Importanti
PRECAUZIONI IMPORTANTI AVVERTENZA: per ridurre il rischio di ustioni, incendi, scosse elettriche o lesioni a persone, leggere tutte le precauzioni e le istruzioni importanti contenute nel presente manuale nonché tutte le avvertenze riportate sul tapis roulant prima di utilizzarlo. ICON declina ogni respon- sabilità...
Page 4 19. Il cardiofrequenzimetro non è un dispositivo 23. Non modificare l'inclinazione del tapis rou- medico. Vari fattori, compresi i movimenti lant posizionando oggetti al di sotto del tapis dell'utente, possono inficiare la precisione roulant stesso. della rilevazione della frequenza cardiaca. Il cardiofrequenzimetro è...
Page 5: Prima Di Iniziare
PRIMA DI INIZIARE Grazie per aver scelto il nuovo tapis roulant rapidamente ogni eventuale richiesta, prima di contat- PROFORM 730 ZLT. Il tapis roulant 730 ZLT offre tarci è necessario munirsi del numero del modello e del ® una vasta gamma di funzioni realizzate per rendere gli numero di serie.
Page 6: Tabella Identificazione Pezzi
TABELLA IDENTIFICAZIONE PEZZI Fare riferimento ai disegni sottostanti per identificare i pezzi utilizzati durante il montaggio. Il numero tra paren- tesi indicato in ogni disegno rappresenta il numero pezzo, evinto dall’ELENCO PEZZI al termine del presente manuale. Il numero dopo le parentesi è la quantità necessaria per il montaggio. Nota: qualora un pezzo non sia rintracciabile nel kit hardware, verificare se sia stato preassemblato.
Page 7: Montaggio
MONTAGGIO • Il montaggio richiede la presenza di due persone. • Per identificare i pezzi piccoli, vedere pagina 6. • Posizionare tutti i pezzi in uno spazio libero ed • Per il montaggio sono necessari i seguenti eliminare gli imballaggi. Non gettare il materiale attrezzi: d'imballaggio fino al completamento delle fasi di le chiavi esagonali in dotazione montaggio.
Page 8 3. Localizzare il Montante Sinistro (75). Con l'aiuto di un'altra persona reggere il Montante Sinistro vicino alla Base (80). Fascetta Si veda il disegno nel riquadro. Fissare salda- Cavo mente la fascetta cavo nel Montante Sinistro (75) attorno all'estremità del Cavo Montante (70). Quindi, inserire il Cavo Montante nell'estremità...
Page 9: Sia Presente Un Cavo Nel Corrimano Sinistro
5. Identificare i Copri Base Sinistro e Destro (73, 74). Infilare i Copri Base Sinistro e Destro sui Montanti Sinistro e Destro (75, 76) nel modo indicato. 6. Localizzare il Corrimano Sinistro (71). Qualora sia presente un cavo nel Corrimano Sinistro, rimuoverlo e gettarlo.
Page 10 7. Fissare il Corrimano Destro (72) al Montante Destro (76) con due Viti 3/8" x 3 1/2" (9) e due Rondelle a Stella 3/8" (5). Inserire entrambe le Viti, ma senza serrarle in questa fase. 8. Inserire il Telaio Consolle (87) nei Corrimano (71, 72).
Page 11 9. Facendo ricorso all’aiuto di un’altra persona, sor- reggere il gruppo consolle vicino al Corrimano Sinistro (71) e Destro (non raffigurato). Gruppo Consolle Collegare il Cavo Montante (70) al cavo consolle. Si veda il disegno nel riquadro. I connettori dovrebbero inserirsi agevol- mente uno nell'altro e scattare in posizione.
Page 12 11. Fissare i due Morsetti Consolle (34) al gruppo consolle con quattro Viti #8 x 3/4" (6). Gruppo Consolle Vedere la fase 4. Serrare tutte e sei le Viti 3/8" x 4" (4). 12. Identificare i Portaoggetti Sinistro e Destro (45, 85).
Page 13 13. Sollevare il Telaio (49) nella posizione indicata. Ricorrere all'aiuto di un'altra persona per sorreggere il Telaio nelle prossime due fasi di montaggio. Fissare la Barra Trasversale Chiusura a Scatto (96) al Telaio (49) con due Viti 1/4" x 1 3/4" (97). 14.
Page 14: Funzionamento E Regolazioni
FUNZIONAMENTO E REGOLAZIONI INSERIMENTO DEL CAVO DI ALIMENTAZIONE Attenersi a quanto segue quando si procede al collegamento del cavo di alimentazione. Questo prodotto deve essere collegato a messa a terra. In caso di malfunzionamento o guasto, la messa 1. Inserire l’estremità indicata del cavo di alimenta- a terra offre un percorso di resistenza minima per la zione nella presa di corrente del tapis roulant.
Page 15 DIAGRAMMA CONSOLLE APPLICAZIONE DELL’ETICHETTA DI tapis roulant per consentire una sessione di allena- AVVERTENZA mento efficace volta a raggiungere il risultato deside- rato. Individuare le avvertenze in Inglese sulla consolle. Le stesse avvertenze in altre lingue si trovano nel foglio Mentre ci si allena l'impianto stereo della consolle con- etichette incluso.
Page 16 ACCENSIONE DELL'ATTREZZO USO DELLA MODALITÀ MANUALE IMPORTANTE: qualora il tapis roulant sia rimasto 1. Inserire la chiave nella consolle. esposto a basse temperature, riportarlo a tempera- tura ambiente prima di attivare l'alimentazione. In Consultare la sezione ACCENSIONE caso contrario, i display o altri componenti elettrici DELL'ATTREZZO a sinistra.
Page 17 5. Seguire la progressione sui display. Qualora venga selezionata la modalità manuale, la parte superiore del Pista display visualiz- zerà una pista di Contatti 400 m. Durante la camminata o la corsa, compa- riranno degli indicatori in successione attorno alla pista fino alla completa illuminazione della stessa.
Page 18 USO DI UN ALLENAMENTO PREDEFINITO L 'allenamento continuerà in questo modo fino a quando lampeggerà e si concluderà l'ultimo seg- 1. Inserire la chiave nella consolle. mento del profilo nel display. Il nastro scorrevole quindi rallenterà e si fermerà. Consultare la sezione ACCENSIONE DELL'ATTREZZO a pagina 16. Nota: il target calorie rappresenta una stima della quantità...
Page 19 USO DI UN ALLENAMENTO DIMAGRIMENTO DI 8 5. Avvio dell'allenamento. SETTIMANE Premere il pulsante Go (vai) e poi premere il pul- 1. Inserire la chiave nella consolle. sante Start (avvio) per iniziare l'allenamento. Consultare la sezione ACCENSIONE L'allenamento funziona analogamente a un allena- DELL'ATTREZZO a pagina 16.
Page 20 USO DELL'IMPIANTO STEREO MODALITÀ INFORMAZIONI Per riprodurre musica o audio libri sull'impianto stereo La consolle presenta una modalità informazioni che della consolle durante l'allenamento, collegare un cavo registra le informazioni sull’utilizzo del tapis roulant. La da 3,5 mm maschio a un cavo audio maschio da 3,5 modalità...
Page 21: Piegatura E Spostamento Del Tapis Roulant
PIEGATURA E SPOSTAMENTO DEL TAPIS ROULANT CHIUSURA DEL TAPIS ROULANT SPOSTAMENTO DEL TAPIS ROULANT Per non danneggiare il tapis roulant, regolare l'in- Per spostare il tapis roulant, prima chiuderlo nel modo clinazione nella posizione 0% prima di chiuderlo. indicato a sinistra. ATTENZIONE: accertare che la Rimuovere la chiave e disinserire il cavo di ali- manopola chiusura a scatto sia fissata in posizione mentazione.
Page 22: Localizzazione Guasti
LOCALIZZAZIONE GUASTI La maggior parte dei problemi relativi al tapis SINTOMO: Il display della consolle rimane acceso roulant possono essere risolti leggendo le seguenti una volta tolta la chiave dalla consolle istruzioni. Individuare il problema riscontrato e seguire le procedure indicate. Per ulteriori a.
Page 23 SINTOMO: Il nastro scorrevole rallenta durante Localizzare il Commutatore (94) ed il Magnete (95) sul lato sinistro della Puleggia (43). Ruotare l'esercizio la Puleggia fino ad allineare il Magnete con il Commutatore. Assicurarsi che vi sia uno spazio a. Se il nastro scorrevole è troppo teso, potrebbe di circa 3 mm fra Magnete e Commutatore. Se diminuire la prestazione del tapis roulant e il nastro necessario, allentare la Vite con Taglio a Croce #8 scorrevole potrebbe venire danneggiato permanen-...
Page 24 SINTOMO: Il nastro scorrevole non è centrato o b. Se il nastro scorrevole slitta durante l'uso, scivola quando viene utilizzato prima rimuovere la chiave e poi DISINSERIRE IL CAVO DI ALIMENTAZIONE. Utilizzando la a. Qualora il nastro scorrevole non fosse centrato, chiave esagonale, ruotare entrambe le viti del rullo prima di tutto rimuovere la chiave e DISINSERIRE tenditore in senso orario di 1/4 di giro.
Page 25: Guida Agli Esercizi
GUIDA AGLI ESERCIZI Bruciare i Grassi—Per bruciare i grassi in modo AVVERTENZA: efficace, è necessario eseguire un allenamento a un prima di livello di intensità relativamente basso per parecchi iniziare questo programma di esercizi o altri, minuti. Durante i primi minuti di allenamento, il corpo consultare il medico.
Page 26: Elenco Pezzi
ELENCO PEZZI Nº del Modello PETL79713.0 R0513A N° Qtà. Descrizione N° Qtà. Descrizione Vite Messa a Terra #8 x 1/2" Poggiapiedi Destro Bullone 3/8" x 2 1/2" Chiusura a Scatto Dado 3/8" Piedino Posteriore Destro Vite 4 x 3/8" Piedino Posteriore Sinistro Rondella a Stella 3/8"...
Page 27 N° Qtà. Descrizione N° Qtà. Descrizione Vite Macchina #8 x 1/2" Staffa Filtro Bullone #8 x 3/4" Staffa Messa a Terra Dado #8 Ammortizzatore Piccolo Rondella a Stella #8 – Manuale d’Istruzioni Bullone M8 x 50mm Nota: le specifiche sono soggette a modifiche senza previo avviso. Si veda la retrocopertina del presente manu- ale d’istruzioni per informazioni relative all’ordine di pezzi di ricambio.
Page 28: Disegno Esploso
DISEGNO ESPLOSO A Nº del Modello PETL79713.0 R0513A...
Page 29 DISEGNO ESPLOSO B Nº del Modello PETL79713.0 R0513A...
Page 30 DISEGNO ESPLOSO C Nº del Modello PETL79713.0 R0513A...
Page 31 DISEGNO ESPLOSO D Nº del Modello PETL79713.0 R0513A...
Page 32: Ordinazione Dei Pezzi Di Ricambio
ORDINAZIONE DEI PEZZI DI RICAMBIO Per ordinare i pezzi di ricambio, si veda la copertina del presente manuale. Per poter soddisfare rapidamente la vostra richiesta, prima di contattarci vi preghiamo di munirvi: • del numero del modello e del numero di serie del prodotto (consultare la copertina del presente manuale) • del nome del prodotto (consultare la copertina del presente manuale) • d el numero pezzo e della descrizione del/dei pezzo/i di ricambio (consultare il capitolo ELENCO PEZZI e DISEGNO ESPLOSO alla fine del presente manuale) INFORMAZIONI PER IL RICICLO Questo prodotto elettronico non deve essere smaltito unitamente ai rifiuti urbani.
