İsteğe bağlı göğüs nabız sensörü satın aldıysanız (bkz. Sayfa 23), göğüs nabız sensöründeki alıcıyı kur-
mak için aşağıdaki adımları uygulayın.

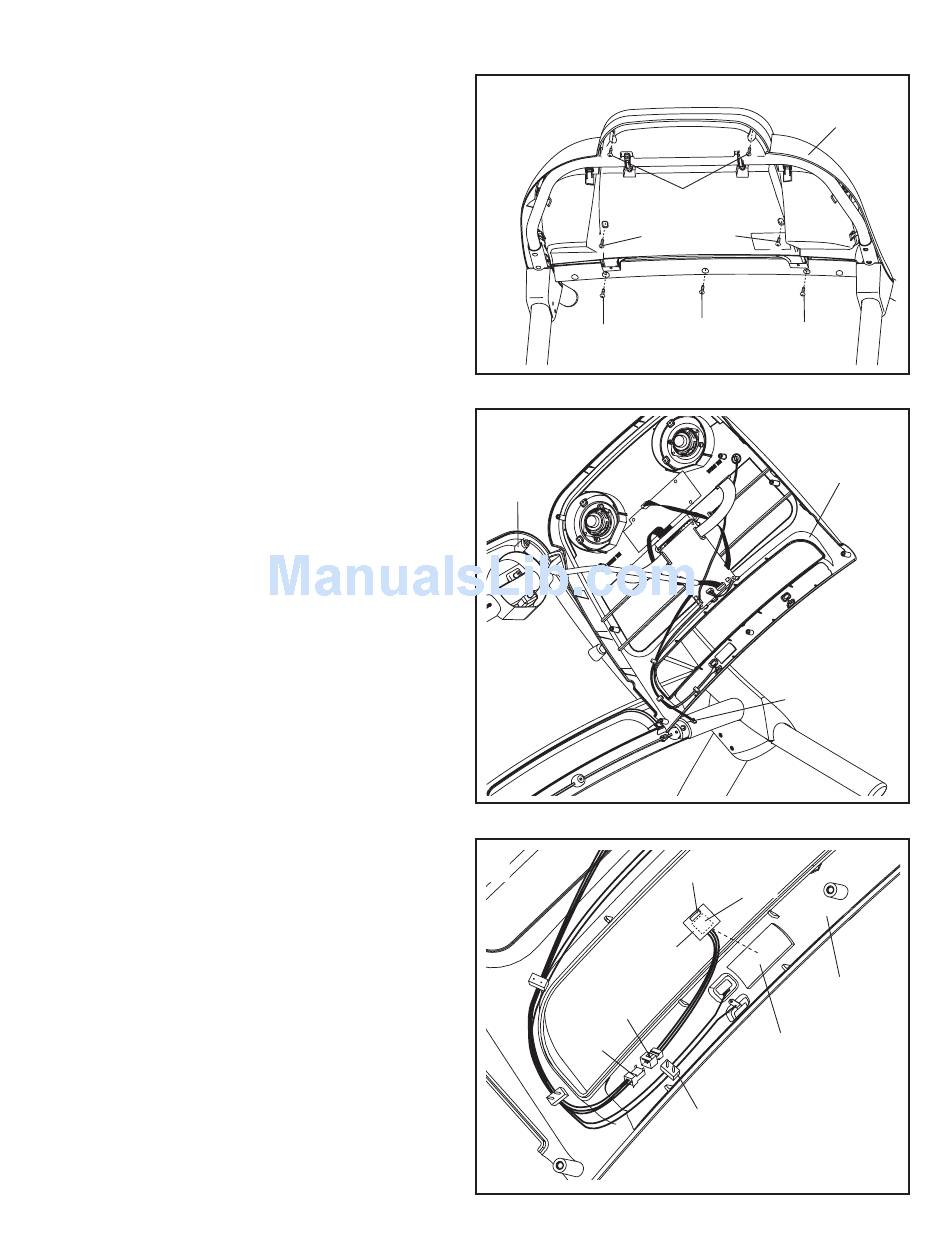

1. Güç kablosunun prizden çıkarıldığından
emin olun. Beş adet M4 x 19mm Vida (35) ve
iki adet M4 x 45mm Vidayı (2) konsol tertibatı-
nın arkasından sökün.
2. K onsol tertibatını Konsol Tabanından (103)
dikkatli bir şekilde kaldırın. Konsol tertibatındaki
Nabız Kablosunu (A) bulun.
3. A lıcı (B) üzerindeki kabloyu Nabız Kablosuna
(A) bağlayın.
A lıcının (B) ve konsol pedlerinin altındaki ped
kağıt yüzeyini sökün. Sonra, Alıcıyı anten
şekilde gösterildiği yöne bakacak şekilde
tutun. Alıcıyı konsol pedinin üzerine doğru
bastırın.
K ablo Tutucuyu (C) sökün. Alıcı (B) üzerindeki
kabloyu iki plastik pim arasına yerleştirin ve
Kablo Tutucuyu geri yerine doğru bastırın.
4. B kz. Adım 1. Konsol tertibatını tekrar yerine
takın. Kabloların kıstırılmadığından emin
olun. Alıcıyla beraber gelen diğer kabloları atın.
1
2
35
2
103
3
Kablo
A
14
Konsol
Tertibatı
35
2
35
35
Konsol
Tertibatı
A
Anten
Ped
B
Konsol
Tertibatı
Konsol
Pedi
C
